不久前，特高压电力接到广西某电站的紧急邀请，希望我司能帮助他们查找一故障电缆的故障点。接到邀请后，我司立即安排技术工程师尹工前往广西省梧州市。抵达后，尹工与对方相关人员取得联系，就故障电缆的具体情况进行了解。
据了解，该电缆为光伏电站输电电缆，电压等级为低压380V，投入运行后正常运行2年，后新项目施工完成后半年出现跳闸，经反复确认，确定该电缆有故障，线缆铺设情况如下图：
在尹工对要排查的电缆有了一定的了解之后，就随同客户来到项目现场进行试验。本次电缆故障查找用到的仪器有：HT-TC电缆故障测试仪、XC系列试验变操作箱、YDJZ系列交直流油浸式试验变压器、脉冲电容、放电球隙、GM-5kV可调高压数字兆欧表、万用表等。
第一步：测绝缘
将电缆两端的终端头同其它设备断开后，用兆欧表进行电缆绝缘测量。兆欧表测的A、C相间及A、C两相对地都为0，B相无穷大，后用万用表确认A、C两相的实际绝缘测试结果如下：
第二步：分析故障相别及故障类型
经分析以上绝缘电阻实际情况，确认该电缆发生了A、C两相相间高阻及相对地高阻故障，B相正常。
第三步：测试电缆全长
测试完绝缘电阻后，用B相进行低压脉冲法测试。先将HT-TC电缆故障测试仪的测距仪分别接B相及地进行全长测量，再根据电缆的电压等级设电缆波速为184m/us，测的电缆实际长度为77米，与实际长度相符，B相无断线情况。
第四步：测试电缆路径
测得全长后，由于现场电缆为直埋铺设且客户对电缆铺设路径已经无法辨识，于是继续使用HT-TC电缆故障测试仪进行路径探测，通过边测路径边标记，最终准确地将整条电缆路径标记完成。
第五步：故障距离粗测

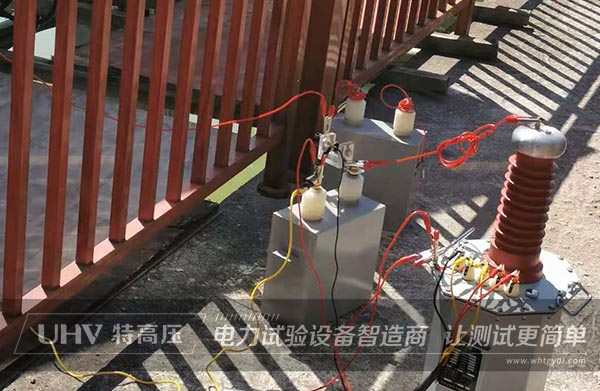

电缆路径测试完成后，由于已知电缆发生高阻故障，于是直接对A、C两相进行冲闪法进行测试，高压端接A相，C相接地，具体接线方法如下：
按照上述方法接线完成并确认接线无误后，开始缓慢升压，随后听到电声，但是此时放电声比较小。然后，观察试验变操作箱的电流表头指针摆幅分析得知，是放电球隙电极间距过近导致电缆未放电而放电球隙已经放电的情况。此时降压并放电，随后将放电球隙间距调大，然后继续开始缓慢升压，当听到很大的放电声且试验变操作箱的电流表头指针摆幅特别大的时候，可以基本确定电缆已充分放电并停止升压。最后，用HT-TC电缆故障测试仪使用冲闪法进行波形采集，采集到的波形如下：
由于电缆长度太短，经波形分析，故障点波形两个完整周期的距离为电缆全长，故只能判断电缆故障点大于38米小于77米的大概距离。
第六步：故障距离精确定点

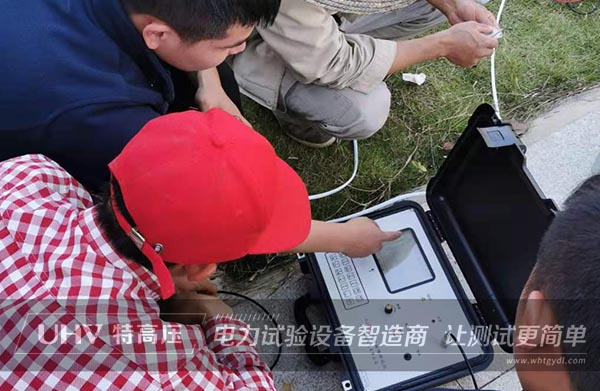

确认电缆的大概故障距离后，通过冲闪高压对电缆故障点放电信号，继续使用HT-TC电缆故障测试仪在粗测故障范围内按照之前通过仪器所探测的路径进行精确定点。最终，确认电缆故障点在位于电缆40米处的位置，且仪器测试出的信号最明显并可听到微弱放电声，离开此处时放电声完全消失，故确定故障点就在此处下方。于是将高压降下来后并对电缆放电，通知客户可以开挖。
开挖过程中，挖出一定深度后，停止开挖，继续升高压使用仪器进行探测，此时仪器测试信号更加明显，且放电声音逐渐增强。尹工询问客户得知，电缆的大概埋深有2米左右，对方也不确定具体深度。

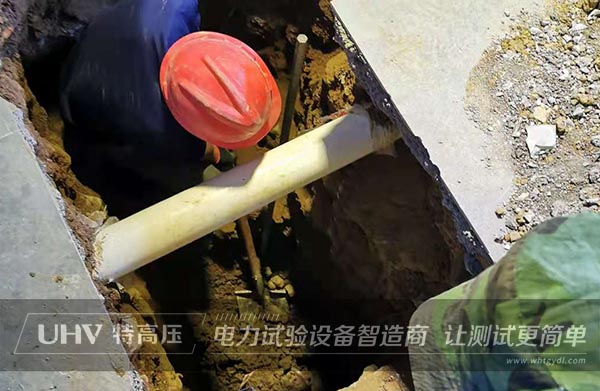

当挖到2米深时，此时还未看到电缆，客户开始怀疑仪器是否准确。遭受到客户怀疑后，有多年电缆故障查找实践经验的尹工对我司设备测试的准确性仍有极大的信心，继续用仪器进行探测，坚信故障点就在下方。于是继续开挖，随着放电声音逐渐增强，最后挖到3米深的时候电缆已露出来，并且伴随巨大的放电声及火花，此时客户彻底信服。
故障点找到之后，客户如释重负，连声称赞我司设备的高度精确及工作人员极强的专业水准。至此，整个电缆故障查找服务圆满结束！
HT-TC电缆故障测试仪是特高压电力多年来为了赶超行业内同类产品不断探索的结果，是我公司内部多名工程师辛勤研发创新的技术结晶，在便携性上已赶超了世界同类产品的水平。该设备改变了传统的测试方式，使得原来较难解决的高阻故障波形阅读问题从根本上得以解决，解决了用户长期以来不会识别复杂高阻故障波形的难题，使关键的粗测水平得到质的提升。
HT-TC电缆故障测试仪是久经用户实践考验的精品设备，在无数次测试中得到了客户的广泛认可。这也是为什么在此次服务中，当尹工听到客户的质疑声时，仍有底气坚信设备测试结果的原因。事实也证明，尹工的坚持是正确的！
测试小结：
1、现场测试380V低压电缆故障时，如确认电缆发生了高阻故障，可以使用高压冲闪法进行测试。但必须注意试验变压器的输出电压，一般测试低压电缆故障时直流高压电压最多不能超过12kV，否则将对电缆造成损伤。
2、高阻冲闪法测试时，必须确认电缆是否已经高压放电，如果只是放电球隙在放电，而电缆未放电，那么此时采样波形及测试结果将毫无意义。判断电缆是否高压放电主要观察试验变操作箱的电流表头指针摆动幅度以及听放电声音，如若只是放电球隙放电，那么操作箱电流表头指针摆动幅度将比较小且放电声音也比较小，此时只需适当调整放电球隙电极间距即可。当放电球隙和电缆同时冲闪放电时，操作箱的电流表头指针摆动将非常大，甚至满偏，同时放电声也会很大。所以现场需要根据实际情况进行调整放电球隙电极间距，最终才能得到正常的测试波形及结果。
3、此案例中所测电缆埋设较深，路径也超出常规，所以测试时一定要相信仪器，不要因为电缆挖出困难和别的什么原因而怀疑所测结果，耽误故障的修复时间。
