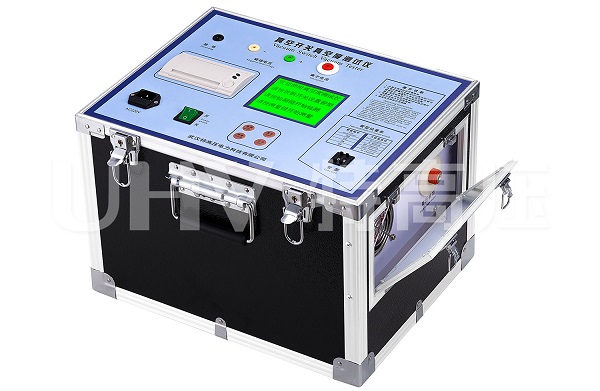

特高压电力旗下的真空开关真空度测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。
真空开关真空测试仪操作步骤：
1、关闭被测真空管两端的电源。被测真空管无需从开关柜中取出，但真空管必须处于正常断开状态，并打开真空开关进出口闸刀开关；如果没有安装真空开关，应采取措施使真空开关的动、静触点处于恒定状态。打开距离状态并将其放置在绝缘良好的支撑框架上。同时要注意磁控管的安装位置，磁控管应安装在灭弧室的中间，使动触头的位置略有偏差。
2. 按照图纸将被测真空管连接到仪器上。具体操作是：先将仪器的接地端接地，然后将正负高压输出通过磁控线圈的磁场电流线用高压电缆接到真空管的静触点上。将离子电流通过离子电流线（Shield wire）输入到真空管的活动接触头。
3. 功能选择。接线完成后，打开仪器电源开关，液晶屏显示如图所示界面（约3秒），然后显示界面（ii）。然后您可以使用“设置”键移动光标选择要调整的年、月、日，然后按“写入”按钮将数字调整为与当前日期一致。调整后，按“确认”按钮。输入3界面完成后，可以通过“移动光标”按“写入”或“设置”键选择相应的功能仪器，并按“设置”或“设置”键执行管子设置、测量、查看历史数据等任务。选择的功能。
4. 设置管道类型。选择“设置试管类型”功能，按“确定”按钮，屏幕将进入设置试管类型界面。
5. 真空测量。在测量之前，必须进行高级线型设置（参见步骤 4）。按“确定”返回界面3，选择“测量”，然后按“确定”测量真空度。仪器的显示屏指示充电所需的时间。当充电时间从60秒减少到0秒时，仪器停止充电，仪器同时输出脉冲高压和脉冲磁场电压。然后屏幕上会显示被测真空开关的真空值。测量完成后，仪器会显示界面5（2.3e-03pa为0.0023pa）。
选择执行“Save”命令保存当前LCD显示的数据，选择“Print”命令打印出当前LCD数据，如果要再次测量，按“Reset”键或点击“Write”或“设置” 按 键使光标在“返回”后，再按“回车”键。3 仪器可返回界面。
6、测量结束后，关闭仪器电源，等待5秒，然后断开接线。先拔掉与仪器连接的测试线，再拔掉与真空管和磁控管的连接。
真空开关真空测试仪使用前后注意事项：
1、仪器外壳应可靠接地；
2、为提高测量精度，测试前应将真空开关外表面擦拭干净。
3. 请选择正确的真空管类型；
4、测试过程中，高压输出端会输出20KV左右的高压。请与人体和低压线端保持绝缘距离（建议与人体保持0.5米的距离），磁场电压的输出端会输出1600V左右的高压。请注意安全！
5、测试仪器时，在连接仪器前，应将接线接到磁控管和真空管上。测试完成后，应先拆下与仪器相连的测试线，然后再拆下与磁控管和真空管的连接。如果在使用中忘记连接磁控线圈，直接按下测量按钮，应立即关闭电源，重新连接磁控线圈。请注意磁场电压的输出端会有更高的电压。接线时不要接触导体，以免被电容上的残余电压损坏。
6、测量后磁场输出端可能仍有40V左右的残压，请注意安全！
