局部放电测量原理

时间:2021-12-07 阅读:

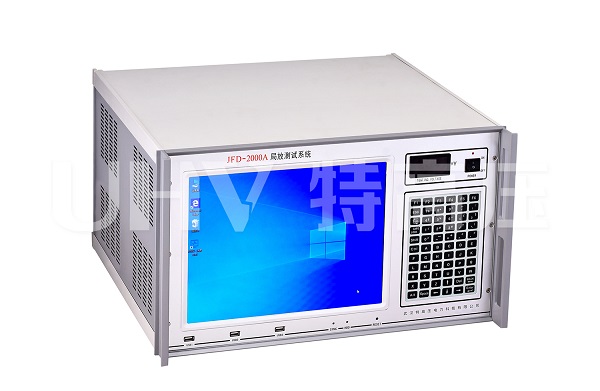

特高压电力专业生产局部放电测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。


局部放电测量原理(图1)


局部放电测量


中压电缆及其附件的介电状况可以通过局部放电测量 PD 轻松评估。


虽然 VLF 电缆测试仅提供有关电缆功能状态的“通过/不通过”声明,但对局部放电测量结果的解释可以评估运行可靠性。


因此,可以将电缆分类评估为“新”、“老化”和“故障”,并可以提前计划和组织适当的维护和修理措施。


局部放电测量原理


绝缘的缺陷,例如空腔、合成材料中的夹杂物、边界层的机械不规则性或导电层中的污染物,可能会导致持续的放电通道。


绝缘体中的这些放电通道称为电树。在绝缘中的树下查找更多信息。


沿着电气树和绝缘缺陷,会发生局部电闪络 - 称为局部放电。


这种局部放电仅在可用绝缘系统的有限距离内短路。


标称频率为 50 Hz 的局部放电系统体积大、重量大且价格昂贵,通常仅由电缆制造商使用。


对于移动诊断更经济、更实用的是使用正弦0.1 Hz VLF(极低频)交流电压。


在此频率下,可以使用简单的测试系统经济高效地测量局部放电发生情况。


此外,这可以防止被测电缆或设备在测试过程中受到损坏,并确保无损坏的局部放电测量。


与来自验收测试期间收集的相同电缆上的数据收集的测量值的比较允许分类电缆的介电状态(新的,强烈老化,有缺陷的)的。
