直流高压发生器如何做直流耐压和漏电测试

时间:2021-12-22 阅读:

特高压电力旗下的直流高压发生器可以帮助众多电力工作者更加方便的进行各类电力测试。

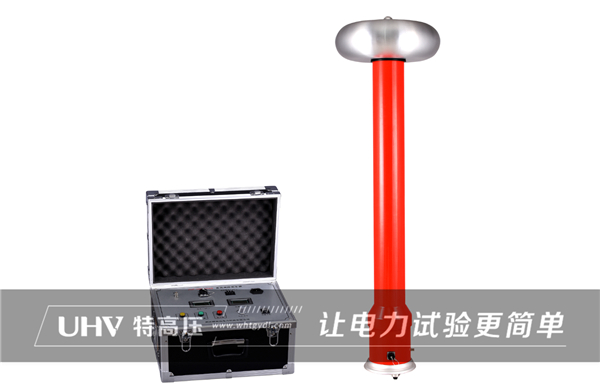

直流高压发生器如何做直流耐压和漏电测试(图1)

直流高压发生器主要用于氧化锌避雷器、电缆、电机等设备的直流耐压和漏电试验。为了人身和设备的安全,操作人员应遵循以下操作步骤:

(1)负载测试前,将高压屏蔽微安表安装在高压倍增筒的高压输出端,将匹配的专用屏蔽线分别连接到微安表和被测物上。

直流高压发生器如何做直流耐压和漏电测试

(2)检查仪表、放电棒、倍压筒、试品连接线和接地线是否连接正确,接地线是否可靠,高压安全距离是否符合要求,一切正常试验均可开始了。

(3)检查确认仪器无异常后,打开单相交流220V电源开关。此时绿灯亮,表示已接通电源。然后按设置键进入测试设置界面,即可开始测试对象的直流漏电和直流耐压测试。

(4)按下红色按钮,红灯亮,表示高压已接通,需升高高压。

(5)顺时针方向调整调压电位器,粗细调整,输出端从零升压。测试电压以每秒3-5kV为宜。对于大电容的测试样品,电压应缓慢增加,否则可能导致电压过冲。电流表的充电电流不应超过直流发电机的最大充电电流。当达到要求的电压或电流时,按规定时间记录电流表和电压表的读数。

(6)试验结束后,降压,将调压电位器粗略调至零,然后按绿色按钮切断高压并关闭电源开关。

(7)试验结束后,应用放电棒对试件多次放电,放电后试样可靠近试件取出导线。

对于小电容样品,如氧化锌避雷器、磁吹避雷器等,应通过粗调将电压(电流)升至所需电压(电流)的90%,然后读取电压(电流)值。数显表。氧化锌避雷器如需测75%vdc-1ma,应在电流达到1mA时停止电压值(此时可记录电压和电流值),然后按黄色按钮,电压会下降到原来的 75% 并保持这种状态。此时可以读取微安表值和电压值。测量完毕,调压电位器逆时针归零,按绿色键,需要再次升压时按红色键。

对于大电容样品,电压上升要慢一些,并且要监测电流表的充电电流不超过发电机的最大充电电流,并且必须放慢升压速度,以免充电电流过大. 测试完毕,将调压电位器回零,然后按绿色按钮切断高压。这时候注意电压表上的电压降到15kV左右,然后可以用放电棒进行多次放电,以确保安全。

操作前应仔细阅读直流高压发生器使用说明书,并严格按照说明书要求进行操作,以确保人员和设备的安全。
