1 接地电阻测试仪介绍
接地电阻测试仪,一般也是输出一个空载电压为6V的交流电源,在两待测点之间加一个10A或25A恒流的交流电源。测试仪可以测试两点之间的电压降,并根据欧姆定律直接显示被测两点之间的电阻。
2 如何使用接地电阻测试仪
(1) 使用接地电阻测试仪的准备
1)阅读接地电阻测试仪说明书,了解仪器的结构、性能和使用方法。
2) 准备和测量所需的工具和所有测试仪配件应清洗干净,测试仪和接地探针应擦拭干净,特别是接地探针,必须将测试仪表面的污垢和锈迹擦干净。
3) 将接地干线与接地体连接点或接地干线连接点断开,使接地体脱离任何连接,成为一个独立的本体。
(2) 使用接地电阻测试仪的测量步骤
1) 两个接地探头沿接地体辐射方向分别插入大地20m和40m,插入深度为400mm,如下图所示。
将接地电阻测试仪放置在接地体附近并进行接线。接线方法如下:

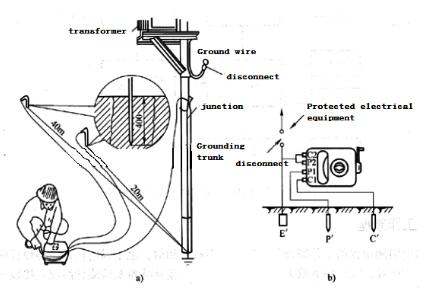

a) 接地电阻测试的实际操作
b) 接地电阻测试等效原理
① 用最短的专用线将接地体连接到接地测量仪“E1”(三端按钮的测量仪)端子或“C2”短接公共端(四端旋钮仪表)。
②用最长的专用线将测量探头(电流探头)从接地体40m处连接到测量仪的测量旋钮“C1”上。
③ 将测量探头(电位探头)从接地体 20.m 处连接到测量仪器的端子“P1”,用专用线以剩余长度为中心
2)接地电阻测试等效原理
接线方法
3)测量仪表水平放置后,检查振镜指针是否指向中心线,否则调整“零位调节器”使仪表指针指向中心线。
4) 将“放大刻度”(或粗调旋钮)置于最大处,一边转动“测量刻度”(或微调旋钮),一边慢慢转动发电机杆(指针开始移动)以指向电流计指针指向中心线。
5)当振镜指针接近天平(指针接近中心线)时,摇动曲柄使转速达到120r/min以上,调整“测量刻度”使指针指向到中心线。
6)如果量度盘读数太小(小于1),难以准确读数,说明倍数刻度倍数太大。这时应将“放大刻度”放在小倍数处,重新调整“测量刻度”,使指针指向中心线,读数准确。
7) 计算测量结果,即R=放大倍数×表盘读数数。
3 接地电阻测试仪使用注意事项
(1)用接地电阻测试仪测量接地电阻时,产品说明书要求使用20-40米杆法。接地电阻测试仪配备20M和40M专用线。
(2)为消除互阻的影响,电压接地极P与电流接地极C的距离不小于20M。如果电流接地电极C远离电压接地电极P,则不能设置电流接地电极C。
(3)电流接地极C和电压接地极P可垂直于待测接地网G布置,或电流接地极C和电压接地极P,形成待测接地网G成一个三角形,每边长20米。

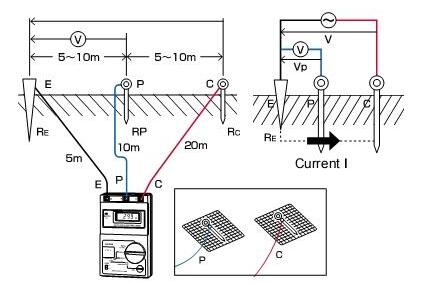

(4)当周围地网G铺有沥青或混凝土路面时,可在路面上放置两块平板钢板(250MM×250MM),并在其间浇水。测试夹夹在钢板上。也可以在路面上放一块能吸水的布材,带水的布材围绕辅助接地电极。
(5)也可以在路面上堆沙放水,辅助接地电极放置在沙坑中。
