特高压电力旗下的串联谐振可以帮助众多电力工作者更加方便的进行各类电力测试。
串联谐振品质因数中的品质因数是电学和磁学的量。表示一个储能器件（如电感线圈、电容等）、谐振电路中所储能量同每周期损耗能量之比的一种质量指标；串联谐振回路中电抗元件的Q值等于它的电抗与其等效串联电阻的比值；元件的Q值愈大，用该元件组成的电路或网络的选择性愈佳。
串联谐振品质因数计算
对于无辐射系统,如Z=R+jX,则Q =|X|/R。SI单位:1(一)。Q=无功功率/有功功率，串联谐振回路的品质因数为串联谐振回路的特性阻抗与回路电阻之比。在串联电路中，电路的品质因数Q有两种测量方法，一是根据公式 Q=UL/U0=Uc/U0测定，Uc与UL分别为谐振时电容器C与电感线圈L上的电压；另一种方法是通过测量谐振曲线的通频带宽度△f=f2-f1，再根据Q=f0/(f2-f1)求出Q值。式中f0为谐振频率，f2与f1是失谐时，亦即输出电压的幅度下降到最大值的1/√2（=0.707)倍时的上、下频率点。Q值越大，曲线越尖锐，通频带越窄，电路的选择性越好。在恒压源供电时，电路的品质因数、选择性与通频带只决定于电路本身的参数，与信号源无关。1是一串联谐振电路，它由电容C、电感L和由电容的漏电阻与电感的线电阻R所组成。此电路的复数阻抗Z为三个 元件的复数阻抗之和。Z=R+jωL+(-j/ωC)=R+j(ωL-1/ωC)

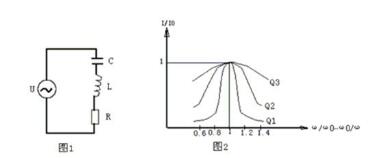

串联谐振品质因数公式推导图
上式电阻R是复数的实部，感抗与容抗之差是复数的虚部，虚部我们称之为电抗用X表示, ω是外加信号的角频率。当X=0时，电路处于谐振状态,此时感抗和容抗相互抵消了，即式⑴中的虚部为零，于是电路中的阻抗最小。因此电流最大，电路此时是一个纯电阻性负载电路，电路中的电压与电流同相。电路在谐振时容抗等于感抗，所以电容和电感上两端的电压有效值必然相等，电容上的电压有效值UC=I*1/ωC=U/ωCR=QU 品质因数Q=1/ωCR，这里I是电路的总电流。
电感上的电压有效值UL=ωLI=ωL*U/R=QU 品质因数Q=ωL/R
因为：UC=UL 所以Q=1/ωCR=ωL/R
电容上的电压与外加信号电压U之比UC/U= （I*1/ωC）/RI=1/ωCR=Q
电感上的电压与外加信号电压U之比UL/U= ωLI/RI=ωL/R=Q
从上面分析可见，电路的品质因数越高，电感或电容上的电压比外加电压越高。
电路的选择性：图1电路的总电流I=U/Z=U/[R2+(ωL-1/ωC)2]1/2=U/[R2+(ωLω0/ω0-ω0/ωCω0)2]1/2 ω0是电路谐振时的角频率。当电路谐振时有：ω0L=1/ω0C
所以I=U/{R2+[ω0L(ω/ω0-ω0/ω)]2}1/2= U/{R2+[R2(ω0L/R)2](ω/ω0-ω0/ω)2}1/2= U/R[1+Q2(ω/ω0-ω0/ω)2]1/2
因为电路谐振时电路的总电流I0=U/R,所以I=I0/[1+Q2(ω/ω0-ω0/ω)2]1/2有：I/I0=1/[1+Q2(ω/ω0-ω0/ω)2]1/2作此式的函数曲线。设(ω/ω0-ω0/ω)2=Y
曲线如图2所示。这里有三条曲线，对应三个不同的Q值，其中有Q1>Q2>Q3。从图中可看出当外加信号频率ω偏离电路的谐振频率ω0时， I/I0均小于1。Q值越高在一定的频偏下电流下降得越快，其谐振曲线越尖锐。也就是说电路的选择性是由电路的品质因数Q所决定的，Q值越高选择性越好。
串联谐振、串联谐振试验、串联谐振耐压试验装置适用于电力电缆串联谐振、电力变压器串联谐振、发电机组（水力发电机或火力发 电机组）、电机串联谐振、开关柜串联谐振、GIS开关等大容量，高电压的电容性试品的交接和预防性试验。鼎升电力可根据客户需求制造10kV、35kV、110kV、220kV、500kV电压等级的串联谐振试验装置。
