绝缘电阻极化指数测试或 PI 测试

时间:2022-01-28 阅读:

特高压电力旗下的绝缘电阻测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

绝缘电阻测试的八个技巧(图1)

在高压电机上进行极化指数测试(PI值测试)和绝缘电阻测试(IR值测试)以确定绝缘的使用状况。专门进行IP 测试以确定绝缘的干燥度和清洁度。

在绝缘电阻测试中,在绝缘体上施加高直流电压。然后将该施加的电压除以通过电绝缘体的电流,以获得绝缘体的电阻值。因为,根据欧姆定律,不使用单独的直流电压源,

电压表和电流表测量相应的电压和电流,我们可以使用直接指示电位器,当地也称为兆欧表。

兆欧表给出了绝缘体上所需的直流(DC)电压,它还直接在 M – Ω 和 G – Ω 范围内显示绝缘电阻值。我们一般根据绝缘的介电强度使用500V、2.5KV和5KV兆欧表。例如,我们使用 500V 兆欧表测量高达 1.1 KV 的额定绝缘。对于高压变压器、其他高压设备和机器,我们根据绝缘水平使用 2.5 或 5 KV 兆欧表。

由于所有电绝缘体本质上都是电介质,因此它们始终具有电容特性。因此,在对电绝缘体施加电压期间,最初会有充电电流。但是在绝缘体完全充电的瞬间之后,电容充电电流变为零。因此,建议至少在绝缘体上施加电压后 1 分钟(有时 15 秒)后测量绝缘电阻。

仅用兆欧表测量绝缘电阻不一定能得出可靠的结果。因为电绝缘体的电阻值也可能随温度变化。通过引入极性指标测试或简称PI值测试

部分解决了这一难题。我们将在下面讨论PI test背后的理念。当我们在绝缘体上施加电压时,就会有相应的电流通过它。虽然这个电流很小并且在毫安或有时在微安范围内,但它主要有四个分量。

1.电容元件。

2.导电成分。

3.表面泄漏分量。

4.极化分量。

电容元件

当我们在绝缘体上施加直流电压时,由于其介电性质,初始时会有一个高充电电流通过它。该电流呈指数衰减并在一段时间后变为零。该电流在测试的最初 10 秒内存在。但完全衰减需要将近60秒。

导电元件

该电流本质上是纯导电的,流过绝缘体,就好像绝缘体是纯电阻的。该电流是电子的直接流动。每个绝缘体都有这个电流分量。因为,在实践中,这个宇宙中的每一种材料都具有一定的导电性。该导电电流在整个测试过程中保持恒定。

表面泄漏分量

由于固体绝缘子表面的灰尘、水分和其他污染物,有一小部分电流流过绝缘子的外表面。

极化分量

每个绝缘体本质上都是吸湿的。一些污染物分子,主要是绝缘体中的水分,具有很强的极性。当在绝缘体上施加电场时,极性分子沿电场方向排列。这种极性分子排列所需的能量来自电流形式的电压源。这种电流称为极化电流。它一直持续到所有极性分子沿着电场方向联合起来。极性分子沿电场排列大约需要 10 分钟,这就是为什么如果我们将兆欧表的结果保持 10 分钟,则兆欧表的结果不会有极化的影响。

因此,当我们取一个绝缘体的兆欧值1分钟时,结果反映的是,IR值不受电流容性分量的影响。同样,当我们将绝缘体的兆欧表测量10分钟时,兆欧表结果显示IR值,不受电流的电容分量和极化分量的影响。

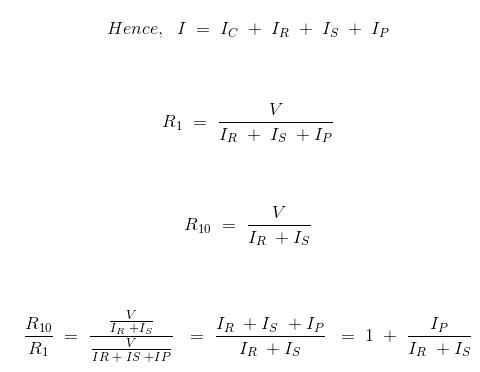

极化指数是10分钟的兆欧表值与1分钟的兆欧表值的比值。极化指数测试的意义。令 I 为极化指数测试或 PI 测试期间的总初始电流。I C是电容电流。I R是电阻或导电电流。I S是表面漏电流。I P是绝缘体的极化电流。绝缘电阻测试或IR值测试的值,即测试1分钟后的兆欧表读数,是- 10分钟测试的兆欧表值,因此,极化指数测试的结果,是

绝缘电阻极化指数测试或 PI 测试(图2)

从上式可以清楚地看出,如果 (I R + I S ) >> I P的值,则绝缘体的 PI 接近于 1。大 I R或 I S或两者都表明绝缘体不健康。如果 (I R + I S ) 与 I P相比非常小。

则 PI 的值变高。该方程表明绝缘体的高极化指数意 味着绝缘体的健康。对于良好的绝缘体,电阻漏电流 I R非常小。总是希望电绝缘体的极化指数大于 2。极化指数小于 1.5 是危险的。
