超低频高压发生器的特点及应用

时间:2022-02-22 阅读:

特高压电力旗下的超低频高压发生器可以帮助众多电力工作者更加方便的进行各类电力测试。

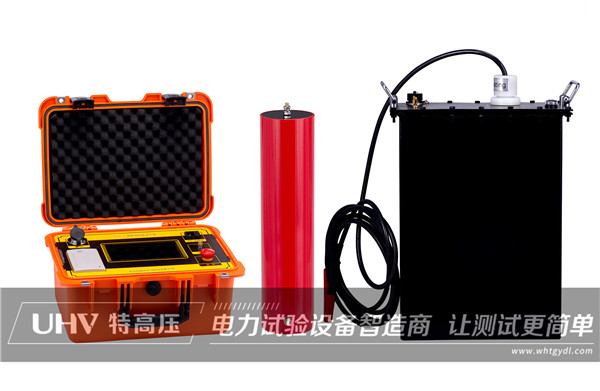

超低频高压发生器的特点及应用(图1)

超低频高压发生器一般用于电力电缆的耐压试验,也可用于大型电力变压器的绝缘耐压试验。

其特点是对被测电缆无损伤,也可对已开始老化但仍可使用的电缆进行测试,是一种无损伤电压测试方法。

该测试比直流高压测试更准确地确定新电缆和维修电缆在其接头和端头处的连接错误。

行业标准“35kV 以下 xLPE 绝缘电力电缆的超低频 (0.1Hz) 电压测试方法”。根据本行业标准的要求,测试程序如下:

与测试产品连接的所有电气设备应与测试电缆分开,测试设备(超低频高压发生器等)应采用裸铜线可靠接地。

用10000V兆欧表测试测试电缆各相的绝缘电阻,并记录测试值。

测试电压峰值:3VO,测试时间:60min。

当测试电缆的电容在测试设备的负载电容容量范围内时,可以将测试电缆的三相线芯并联,同时进行耐压测试。

用柔性连接电缆将测试设备与测试电缆连接起来,打开电源,开始升压测试。在升压过程中,应密切监测高压电路,监测测试电缆是否有异响。当上升到测试电压时,开始记录测试时间并读取测试电压。

测试时间过后,先将电压降为零,然后再切断电源。如果在试验中没有发生破坏性放电,则认为已通过电压试验。

电压表一般在加压过程中发现压力指针摆动较大,电流表指示电压急剧上升到升压电压基本停滞或下降,而电流上升幅度较大,试电缆有异味,冒烟或有异响或闪动等异常现象,应立即停止升压,查明原因后降压断电。如果发现这些现象是由测试电缆的绝缘薄弱部分引起的,则认为电压测试不合格。如果确定测试电缆是由空气潮湿或表面脏污引起的,测试前应将测试电缆清洗干净并擦干。

测试过程中,如果非测试电缆绝缘缺陷导致意外断电导致测试中断,应在查明原因并恢复供电后重新建立全时连接。
