电机的直流绕组电阻是多少,如何测试?

时间:2022-05-27 阅读:

特高压电力专业生产变压器绕组变形测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

变压器绕组变形试验机注意事项(图1)

直流电阻是电机绕组的一个重要参数。它与电机绕组的设计、所用漆包线的材料、环境温度等诸多因素有关。在电机检验试验和型式试验过程中,直流电阻检测是必测项目;对于标准化生产的电机企业,在电机绕组铁芯浸漆前会进行直流电阻检测,以免出现不合格要求。产品进入后续生产环节。

直流电阻的测定也是电机试验的重要环节。通过对实测电阻值的分析,可以初步判断被测电机绕组的匝数、线径、并联绕组数、接线方式和接线质量是否符合要求,是否存在严重的短路现象。绕组匝之间的电路故障。绕组的直流电阻参与电机损耗和温升的计算,直接影响电机性能评价的效果。因此,绕组直流电阻的测量测试应选择精度更高的测试仪器,力求检测数据的准确性更高。

在电机测试中测量绕组直流电阻时,一般采用直流电阻测量仪(如电阻测试仪、直流电桥等)直接测量,有时也采用电压电流法(一般不用)。

三相绕组直流电阻的测量

三相交流异步电机和同步电机的定子、三相绕线电机的转子具有三相对称绕组。在国家电机标准中,规定了这些绕组的直流电阻测量方法。测量时应测量被测绕组的温度。如果电机处于实际冷态,可以使用环境温度进行温度校正。在进行型式试验或其他需要准确结果的试验时,每相电阻或每线电阻测量 3 次,取 3 次的平均值作为测量结果。

● 直接测量相电阻

当电机的定子或转子的三相绕组全部从每相的首尾引出,或三相绕组在电机中已接一个星形(Y形),但中性点导线(中性点时)也引出,可分别测量各相的直流电阻。

● 测量线路电阻

当电机的定子和转子的三相绕组在电机内部接一个星形(Y)或三角形(△)时,只测量每两个外部的电阻(即线路电阻)。可以测量线端,然后用公式换算出相应的相电阻。

线路电阻到相电阻的转换

如果绕组的相电阻为R相,线电阻为R线,则线电阻的计算可根据电阻串并联原理计算。

●由相电阻换算线电阻

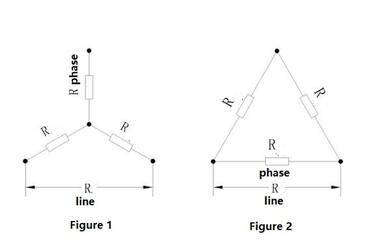

当电机绕组为星形接法时,原理图如图1所示,R线=2R相。

电机的直流绕组电阻是多少,如何测试?(图2)

电机绕组角接时,原理图如图2所示,R线=2R相/3。

●线电阻换算相

电阻 不同连接方式下相电阻换算线电阻的公式可以进行数学转换。

电机绕组星形接法时,原理图如图1所示,R相=0.5R线

当电机绕组为角接时,原理图如图2所示,R相=1.5R线。

●不同温度下电阻值的换算

一般来说,金属导体的直流电阻与其温度有固定的关系。该关系式表示为:

R1=R2×(K+t1)/(K+t2)………… (1)

式中: R1——温度为t1℃时的直流电阻(Ω);

R2——温度为t2℃时的直流电阻(Ω);

K——常数(0℃时,导体电阻温度系数的倒数),铜绕组K=235,铝绕组K=225。

●不同测试条件下的电阻标准

在型式试验报告中,会根据电机的不同绝缘等级给出电阻率值。比如B级绝缘电机的电阻是75℃,而F级绝缘电机是95℃的电阻,H级绝缘电机是105℃的电阻。在检验测试评价标准中,习惯上给出20℃时的电阻。当温度有偏差时,可按式(1)换算。
