什么是绝缘(绝缘)电阻-绝缘(绝缘)电阻测试?

时间:2022-07-03 阅读:

特高压电力旗下的绝缘电阻测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

绝缘电阻测试的八个技巧(图1)

什么是绝缘(绝缘)电阻?

绝缘(绝缘电阻)用于测量大型变压器、变压器、发电机、高压电机、电力电容器、电力电缆和避雷器等设备的绝缘(绝缘)功率的电阻值。

什么是绝缘(绝缘)电阻测试?

绝缘(绝缘)电阻测试测量由电绝缘隔开的任意两点之间的总电阻。测量变压器绝缘电阻的目的是测试绕组绝缘的完整性,更好的绝缘意味着更低的漏电流和更好的运行性能和安全性。由于绝缘电阻非常高,通常选择电压等级较高的绝缘电阻测试仪来测量绝缘电阻。测试测量值受温度、湿度、测试电压和变压器尺寸等变量的影响。该测试应在维修或维护之前和之后进行。应记录测试数据以供将来比较。出于比较目的,测试值应归一化为 20°C。

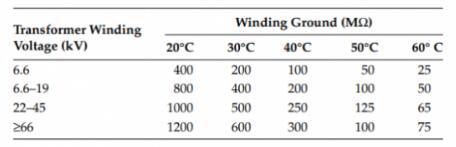

例如; 每施加 1000 V 的测试电压,1 MΩ 加上 1 MΩ。良好绝缘系统的样品电阻值如下表所示。


什么是绝缘(绝缘)电阻-绝缘(绝缘)电阻测试?(图2)

绝缘(绝缘)电阻测试的目的是什么?

泄漏电流水平取决于绕组绝缘(绝缘)的完整性。例如,由于极端温度或湿度,或暴露于高于额定值的电压,绝缘(绝缘)会随着时间的推移而恶化。在这种情况下,绝缘(绝缘)之前可以承受的电压水平可能已经下降,这将增加泄漏电流。除其他外,变压器的性能取决于其结构,如果绝缘(绝缘)不同,则在某些情况下会表现不佳或危险。

因此,变压器中绝缘(绝缘)电阻的主要目的是测试绕组绝缘(绝缘)的完整性。更好的隔离意味着更低的泄漏电流以及更好的性能和安全性。
