电力变压器电压输出异常的原因有哪些?

时间:2022-08-12 阅读:

一般情况下,变压器的输出电压应保持在一定范围内,电压偏低或偏高都可能是电气故障。查找此类故障,可从以下几个方面入手。

1电源电压

电源电压低或高,因此输出电压必须低或高。在这种情况下,只需测量电源电压即可。如果电源是高压的,可以通过电压互感器测量比较。

2、分接开关位置不对

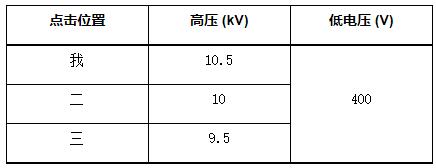

对于高压电力变压器,分接开关用于电压调节。10kV配变分接开关有3档,各档电压比见表。

电力变压器电压输出异常的原因有哪些?(图1)

如果电源电压低,分接开关置于I档,输出电压一定要低,否则输出电压高。

3绕组匝间短路

匝间短路发生在变压器的高压或低压绕组中,实际上改变了高压和低压绕组的匝数比,即电压比。

(1)如果高压绕组发生匝间短路,则原边匝数N1减少,变比减小,输出电压升高。

(2)如果低压绕组发生匝间短路,则次级侧的匝数N2减少,变压器的电压比增加,输出电压降低。匝间短路故障可以通过测量绕组的直流电阻或变比来进一步发现。

4、铁芯和绕组缺陷

有负载时,如果输出电压比空载时下降很多,说明变压器内部电压下降太多。这是由于铁芯和绕组存在一些缺陷,增加了漏磁阻抗。当负载电流流过这个阻抗时,电压下降很多。

5、三相负载不对称

如果配电变压器为照明、电焊机等许多单相负载供电,这些负载不是三相对称的,三相电流不对称,导致变压器中的三相阻抗压降为不相等,使三相输出电压不平衡。三相负载不对称。最严重的情况是只有一相有额定负载,其他两相空载。此时带载相电压显着降低,其他两相空载电压显着升高。严重时可将相电压提高十倍。正是因为这种情况,经常看到当有焊机在某个阶段工作时,其他两相灯泡明显变亮甚至烧坏,而电焊机工作相灯泡明显变暗。就在这儿。

为了限制负载的不对称性,有关规定规定变压器中性线上的电流不得超过相线额定电流的25%。

6、变压器高压侧一相故障

高压侧某一相功率不足会导致低压侧输出电压严重不平衡。假设w相断电,此时iw=0,相同的电流iu=-iv流过u和v两个绕组,铁芯中的磁通量会发生变化。w相串联绕组的磁通量为φu-φv。由于所通过的磁路φu和φv不同,它们的值不会完全相等,所以低压侧的w相电压不为0。同样,低压侧的电压变化也可以是分析了。由于各种变压器的铁芯结构和绕组形式不同,如果高压侧缺一相,低压侧的电压就会有所不同。

变压器二次侧的电位随着一次侧的电位而变化,所以在一次侧的w相中断后,二次侧的电压分别下降到正常值的0.866倍。当发生缺相事故时,u、v相连接的单相负载的工作电压将下降14%左右。因此,在变压器运行过程中,必须高度注意一次侧或二次侧的一相断开。

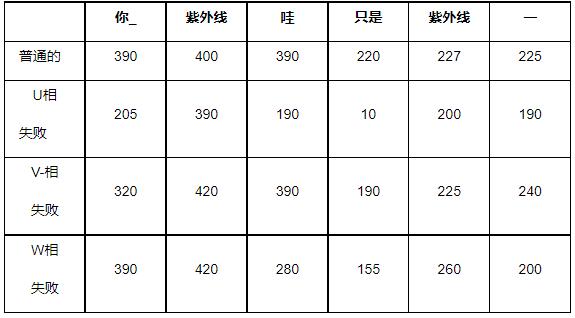

配电变压器高压侧缺相时低压侧各相电压分布:

电力变压器电压输出异常的原因有哪些?(图2)
