绝缘电阻测试原理及电路图

时间:2022-09-10 阅读:

特高压电力旗下的绝缘电阻测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

绝缘电阻测试的八个技巧(图1)

绝缘电阻测试原理

绝缘电阻测试原理是施加电压测量稳态漏电流,然后将电压除以电流(R = V/I)。如果 IR 满足其他方面的要求,则 IR 测试成功。

测量的目标绝缘电阻可以通过在施加电压“V”后测量流向目标的电流来计算,之后,施加的电压“V”可以除以产生的电流“I”。

绝缘电阻测试电路图

绝缘电阻可以用兆欧表来测量。该仪器可以通过内置直流发电机或更高电压的电池供电。兆欧表也称为兆欧表。该设备是一个包含发生器的高电阻欧姆表。该设备包括三个连接,如线路端子 (L)、接地端子 (E) 和保护端子 (G)。这三个端子在下图中用 L、E 和 G 表示。

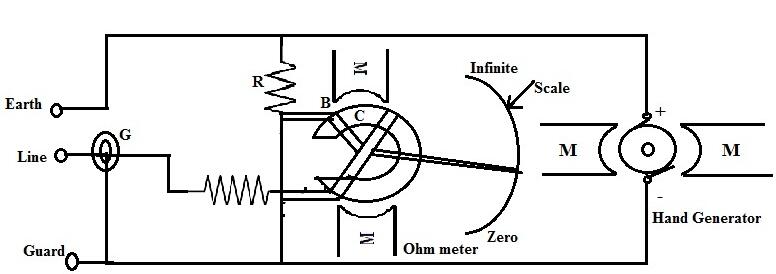

绝缘电阻测试原理及电路图(图2)

可以在 L&E 等两个端子之间简单地测量电阻,而提供保护端子用于其他测试目的,其中一个电阻必须与另一个隔离。

仪器中的发生器是线路操作的或手动破解的,它会产生高直流电压,从而在被测绝缘表面和整个表面产生少量电流。测量绝缘后,电阻值可以显示在指示刻度上。

绝缘可以使用以下程序进行测试;

在使用兆欧表之前,我们需要检查一下这个仪表在不连接的时候是否提供无穷大值,一旦两个端子连接在一起,它应该提供零值并转动手柄。

要执行绝缘电阻测试,您必须验证电缆是否与任何设备分离,并确保设备内没有涡流通过接地。由于电阻与温度有关,因此仪器必须处于正常工作温度。

确保电缆的两端彼此分开。现在将兆欧表的两个端子连接到必须测试的导体上。如果读数显示无穷大,则导体的绝缘良好。

该测试的重要性在于测试导体之间绝缘的可靠性。该测试有助于发现电路内的短路问题。
