变压器匝数比测试装置的基础知识

时间:2022-09-14 阅读:

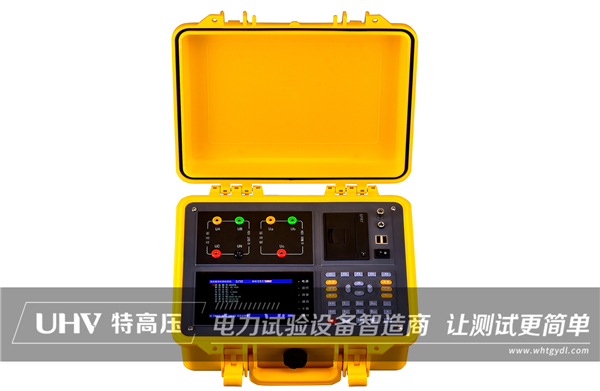

特高压电力旗下的变比测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

变压器匝数比测试装置的基础知识(图1)

变压器匝数比测试可确认变压器的变比精度。该测试确保初级匝数和次级匝数的正确比率。它还可以帮助识别与分接开关性能、匝数短路、绕组连接不正确和绕组开路相关的问题。由于变压器匝数比测试可以带来许多好处,因此经常测试变压器至关重要,也符合您的最大利益。

为什么变压器的比率测量很重要

由于以下几个原因,变压器的比率测量非常重要,例如:

1.质量验证

2.设计规范的验证

3.评估可能的损害

4.建立变压器状态和状态趋势

变压器匝数比测试应经常完成,以确保变压器的准确性。在测试期间,如果比率结果与预期目标值不同,则缺陷或错误的可能性很高。非目标结果可能表明绕组或分接开关存在缺陷。

变压器匝数比测试装置的样式变化

在测试变压器之前,重要的是要观察需要使用哪种变压器测试装置。变压器匝数比测试装置的类型在样式和测试连接方面有所不同;但是,所有测试装置都至少包含两条高线和两条低线。不同样式的变压器匝数比测试装置包括:

单相型号

单相模型设计用于测量电力变压器中的匝数比和励磁电流绕组。这些模型主要用于测试低比率的单相功率;但是它们可用于测试三相变压器。如果用于测量三相变压器,每相必须单独测试。

三相模型

三相模型旨在测量制造环境中的电力、仪表和配电变压器的匝数比。与单相模型不同,三相模型可以测试高比率。
