特高压电力旗下的变压器变比测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。
变压器匝数比测试用于确定变压器一个绕组的匝数与变压器同相其他绕组的匝数的关系。
变压器极性测试确定了各种变压器绕组的矢量关系。变比测试既用作验收测试又用作维护测试 1，而极性测试主要是验收测试。
使用的测试设备通常是为此目的设计的匝数比测试仪。如果不可用，可以使用至少 0.25% 满量程精度的电压表来测量输入和输出电压，以进行近似。
变压器匝数比试验时 2执行时，应确定所有空载分接头的比率。如果变压器配备有载分接开关 (LTC) 1，应为每个 LTC 仓位确定该比率。如果变压器同时具有 LTC 和空载分接开关，则应确定 LTC 的每个位置与空载分接开关的一个位置的比率，反之亦然。
该测试可用于确定变压器是否有任何短路匝或不正确的连接，以及在验收测试中验证铭牌信息。
变压器匝数比测试连接
在测试变压器的匝数比时，连接是通过匹配平行向量来确定的。
变压器匝数比测试仪有多种样式和测试连接，但所有匝数比测试仪都至少有两条高线和两条低线。基本设置程序如下所述，确保变压器的所有端子都与变压器的线路或负载断开。如果需要，可以保留接地连接。在测试前通过初步检查来验证测试装置的性能。

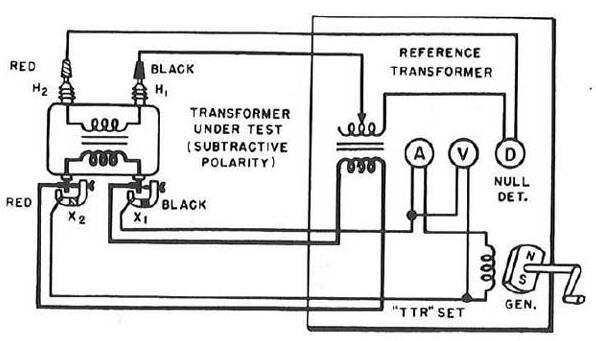

单相模型：将励磁引线（X1 和 X2）连接到要比较的两个绕组的低压绕组。通过将 H1 次级引线连接到对应于 X1 连接的高压端子来匹配变压器极性。
将 H2 引线连接到另一个高压端子。如果两个绕组都在一侧接地，则将 X1 和 H1 连接到接地侧。
始终激励整个低压绕组。对于多相变压器，在每组要测量的绕组上重复该过程。

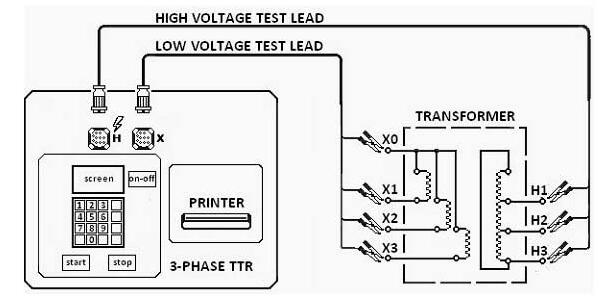

三相型号：将H0、H1、H2和H3测试电缆连接到被测变压器相应的高压绕组端子上。对于三角形连接绕组，不使用 H0将 X0、X1、X2、X3 测试电缆连接到被测变压器相应的低压绕组上。对于三角形连接的绕组，不使用 X0。
仅使用 H1、H2 和 X1、X2 引线就可以使用三相 TTR 测试装置测试单相两绕组变压器。
变压器匝数比测试值
匝数比测试结果与相邻线圈或计算的匝数比的偏差不应超过半个百分点，超出此容差的测试值可能表明变压器绕组短路或开路。检查所有测试装置连接并对 TTR 执行自检并在必要时重新测试。
