重点是由电感器和电容器组成的电路，它们在外部交流电源的作用下会引起振荡。每个振荡电路都有自己的固有频率。当外部交流电源的频率等于电路的固有频率时，振荡（电压或电流）的幅度最大。这种现象称为共振。共振广泛应用于现代无线电和电子技术。本文只分析了串联谐振和并联谐振。
一、串联谐振原理
图1是由电阻、电感和电容组成的串联控制电路。在外角频率为ω的正弦信号电压保护作用下，R、L和C串联设计电路中的感抗和容抗可以相互补偿。当感抗和容抗不相等时，阻抗角≠0、电路为电容性（XC>XL）或电感性（XC<XL）；电路中的电流通过提前研究电压或通过产生滞后和电压来改变。如果电路的角频率ω、L和C参数能够满足企业的特定条件，电感和电容电抗补偿，无相互影响为XL=XC，电路电抗X=XL-XC=0，此时我们的电路阻抗角=0，电路中的电流和电压与相位的问题将发生，这种电路的精神状态称为谐振，得到了不同的谐振频率f=1/2πLC。因为它发生在知识序列的整个电路中，所以被称为信息序列共振，其特征主要如下：
电路的阻抗为Z=R+（XL-XC=R，具有最小值，从而使电路中的电流I=U/R最大化。由于=为0，电路对电源具有电阻，只有电感器L和电容器C之间发生能量交换。在串联谐振中，UC表示UL可能超过施加的电源电压（因为XL=XC，UL=UC）。因此，当UL和UC相位相反时，电源电压U=UR，但不能忽略UL和UC的单一影响：UL=UL=U/RXLUC=IXC=U/RXC当XL=XC>R时，UL和UC高于电源电压U，等于交流电源电压的Q倍（称为电路的质量因数或谐振因数）是无量纲的，Q=UC/U=UL/UL/U1/CR=L/Rx，如果L=1/C>>R，则Q>>1，因此，当电路接近谐振时，电感器L和电容器C两端的电压将大大超过施加的电压。
串联谐振电路的总阻抗为纯电阻，并减小到与电路电阻相等的最小值；电路中的最大电流；电感器两端的电压等于电容器两端的电流，电容器两端电压等于交流电源电压的Q倍。因此，串联谐振也称为电压谐振。串联谐振的相量图如图2所示。

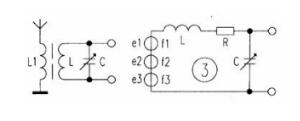

串联谐振广泛应用于无线电工程中。图3是普通收音机的输入电路。L和C形成串联谐振电路。例如，当弱信号电压被馈送到串联谐振电路中时，可以在电容器或电感器的两端获得比输入电压大很多倍的电压。其他不同频率的信号没有达到谐振，因此环路中的电流非常小，这在信号选择和干扰抑制方面起到了作用。
二、并联谐振原理
在电感器、电容器和外部学生交流电源并联连接的振荡信号电路中，电感传感器线圈通常由电阻和电感的串联组合表示。一般来说，电容器的损耗和漏电流非常小，在某些经济条件下，企业可以忽略不计，如图4所示。如果回路的电感和电容电抗都比电阻影响大得多，即ωL（ωC）>>R，则并联控制回路的固有特征频率可以近似为F=1/2πLC。如果Q、L、C达到我们的特定社会条件，则并联系统电路等于适应BL＝BC BC＝1/（BL＝LΩ，ΩC）的感觉和能力，从而使输入电纳B等于零（B＝BL-BC＝0），将与电流和电压相位（Ω＝0）一起工作，该发展可以称为R、L、，并联双谐振技术原理的特点分析如下：
电路的阻抗最大，在外部电源电压下，电路中的电流在谐振时达到最小值，I=U/ZO。由于电源电压与电路中的电流相同（＝0），所以电路对电源具有电阻，并且电路ZO的阻抗等于电阻。
在谐振时，并联支路的电流大致相等，并且比总电流大很多倍，如图5.5所示。因此，当电路谐振时，电路两端将有高电压。根据这一特性，并联谐振也称为电流谐振。
共振在电力工程中经常是有害的。例如，380/220v电源线发生串联谐振，尽管电压UL和U位于l和C端子。它们相互抵消，但它们各自的影响不容忽视。它们通常远高于所施加的电压，该电压可能在数千伏，这可能非常危险。当电力线路发生并联谐振时，支路电流通常超过电路的总电流，导致保险丝断开、开关跳闸或烧毁电气设备。这就是电线避免共振的原因。
另一方面，谐振现象在无线电和电气技术中有广泛的应用，谐振通常是信号接收（如无线电调谐和if放大）、干扰消除以及一些振荡器和滤波器电路中的主要成分。
谐振也广泛用于感应炉电路。通常覆盖电感器通过线圈到并联或串联电容器，以构成并联系统谐振或串联谐振控制电路，使感应炉工作在接近谐振网络状态，以获得相对较高的功率影响因数和效率。
