超低频高压发生器工作原理及工作优势

时间:2022-12-25 阅读:

特高压电力旗下的超低频高压发生器可以帮助众多电力工作者更加方便的进行各类电力测试。

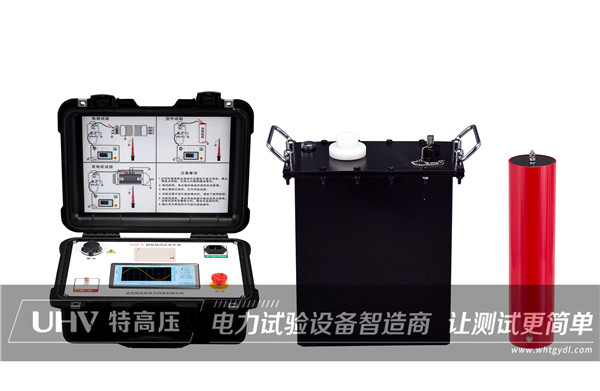

0.1Hz超低频耐压技术优势(图1)

超低频耐压测试的特点是不会被测电缆损坏,也可以测试正在运行和老化但仍可以使用的电缆。因此,它是一种无损耐压测试方法。这种测试在判断新铺设的电缆和修复电缆的连接误差方面比直流高压测试更准确。

《35kV及以下交联聚乙烯绝缘电力电缆超低频(0.1Hz)耐压试验方法》行业标准。根据本行业标准的要求,测试程序如下:

所有连接到测试对象的电气设备应与测试对象电缆分开,测试设备(超低频高压发生器等)应用裸铜线可靠接地。

使用10000v兆欧表对被测电缆各相进行绝缘电阻测试,并记录测试值。

测试电压峰值:2UE,测试时间:60min。

当测试电缆的电容值在测试设备的负载电容容量范围内时,可以将测试电缆的三相铁芯并联,同时进行耐压测试。

用柔性连接电缆将测试设备与测试对象的电缆连接,打开电源,开始升压进行测试。在升压过程中,密切监测高压电路,监测被测物体的电缆是否有异常噪音。当它上升到测试电压时,记录测试时间并读取测试电压值。

当测试时间结束时,首先将电压降低到零,然后切断电源。如果在测试过程中没有破坏性放电,则认为已通过耐压测试。

在升压和耐压过程中,如果发现电压表指针摆动较大,电流表指示急剧增加,稳压器继续升压,但电压基本保持不变甚至呈现下降趋势,同时电流增大,被测物体的电缆散发出异味, 冒烟、异常声音或闪烁等,应立即停止升压,降压停电后查明原因。如果发现这些现象是由被测电缆的弱绝缘部分引起的,则认为耐压测试不合格。如果确定测试电缆是由空气湿度或表面污垢引起的,则应在测试前清洁并干燥测试电缆。

在测试过程中,如果由于非测试电缆的绝缘缺陷导致意外断电而中断测试,则应在找出原因并恢复电源后再次进行全时连接耐压测试。“补课时间”测试不得仅进行。
