特高压电力旗下的绝缘电阻测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。
绝缘电阻测试原理
绝缘电阻测试的原理是施加电压测量稳态漏电流，然后用电压除以电流（R=V/I）。如果 IR 满足，否则超过必要的值，则 IR 测试成功。
测量的目标绝缘电阻可以通过在施加电压“V”后测量流向目标的电流来计算，之后，施加的电压“V”可以除以产生的电流“I”。

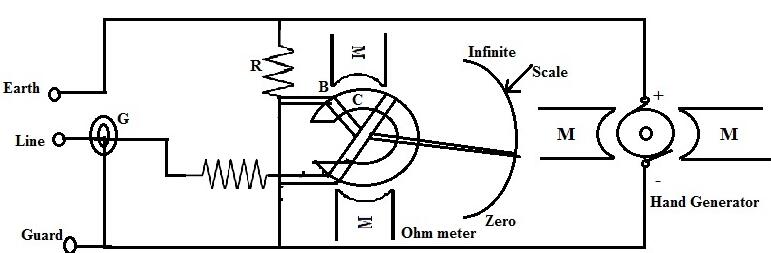

绝缘电阻测试电路图
绝缘电阻可以用兆欧表来测量。该仪器可以通过内置直流发电机或更高电压的电池供电。兆欧表也称为兆欧表。该设备是一个高电阻欧姆表，包括一个发电机。该设备包括三个连接，如线路端子 (L)、接地端子 (E) 和保护端子 (G)。这三个端子在下图中用 L、E 和 G 指定。
电阻可以简单地在两个端子之间测量，如 L&E，而保护端子用于其他测试目的，其中一个电阻必须与另一个电阻隔离。
仪器中的发电机是线路操作或手动破解的，它会产生高直流电压，从而在整个和被测绝缘表面上产生少量电流。一旦测量了绝缘性，电阻值就可以显示在指示器刻度上。
可以使用以下程序测试绝缘；
在使用兆欧表之前，我们需要检查这个仪器是否在未连接时提供无穷大值，一旦两个端子连接在一起则应提供零值并转动手柄。
要执行绝缘电阻测试，您必须验证电缆是否与任何设备分离，并确保设备内没有涡流通过接地。仪器必须在正常工作温度下，因为电阻与温度有关。
确保电缆的两端彼此分开。现在将兆欧表的两个端子连接到要测试的导体上。如果读数显示无穷大，则导体绝缘良好。
本试验的重要性在于检验导体间绝缘的可靠性。该测试有助于发现电路中的短路问题。
