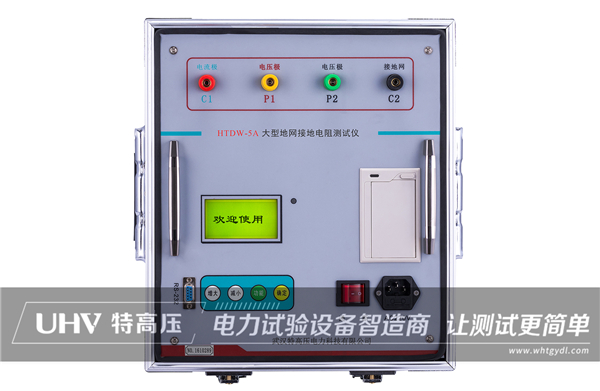

武汉特高压旗下的大型地网接地电阻测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。
近年来，许多变电站因雷击而形成膨胀事故，其中大多数与接地电网接地电阻不合格有关，接地网起到工作接地和保护接地的作用，当接地电阻过大时：当发生接地故障时，中性点电压偏移增加，这可能使声相和中性点电压过高， 超过绝缘要求水平并造成设备损坏。在雷击或雷波攻击中，由于电流大，会产生较高的残余电压，使附近的设备受到反击的威胁，接地网本身保护设备（架空输电线路和变电站电气设备）的带电导体的雷击等级降低，如果不符合设计要求，设备就会损坏。同时，接地系统的接地电阻是否合格，直接关系到变电站操作人员和变电站检修人员的人身安全;但由于土壤对接地装置的腐蚀作用，随着运行时间的延长，接地装置已腐蚀，影响变电站的安全运行;因此，必须大大加强对接地网接地电阻的定期监测;变电站接地网在运行过程中接地电阻的测量是由于流入系统接地网的电流的干扰和测试引线之间的干扰，导致测试结果误差较大。特别是大接地栅的接地电阻很小（一般在0.5Ω以下），即使是轻微的干扰也会对测试结果产生很大的影响;如果接地网的接地电阻测试不准确，不仅损坏设备，还造成接地网故障改造等不必要的损失，结合我对接地网接地电阻测试方法的研究，总结如下：
一、接地电阻测试原理与方法
测试接地装置的接地阻抗时应尽量布置电流极，通常电流极与被测接地装置边缘之间的距离dcG应为被测接地装置大对角线长度D的4~5倍（并联法）， 在土壤电阻率均匀的区域可以取2倍及以上（三角布线法），电压引线的长度是电流引线长度的0.618倍（扁平布线法）或等于电流线（三角布线法）。
1.接地阻抗的电位降测试接地装置按图1布置，满足测试电路布局的要求。
G—被测接地装置;C - 电流极;P—电位电极;D—被测接地装置大对角线的长度;dCG - 电流电极与被测接地设备边缘之间的距离;x - 电位电极与被测接地装置边缘之间的距离;d - 测试距离间隔;流过接地装置G和电流极C的电流I 改变地电位，电位极P随电流环从G边缘向外移动30°~45°，每间隔d（50m或100m或200m）测试ciP和G之间的电位差U， 并绘制了U和X的变化曲线。曲线平坦处为电位零点，曲线点之间的电位为测试电流下接地装置的电位增加U，接地装置的接地阻抗为：
Z=Um/I如果真的很难把电位测试线与当前线成一定角度，可以放置在同一路径上，但尽量保持距离。
如果电位难以确定曲线的平点，则可能受到被测接地装置或电流极C的影响，并考虑电流环的延伸;或者地下情况复杂，考虑其他方法进行测试和验证。
2.三极电压电流表方法a）直线法 同一方向（同路径）防御的电流线和电位线称为直线法中的三极法，原理图2;dcG满足测试回路布局要求，dPG通常为（0.5~0.6）dcG。接地装置G与当前被测极C的连接方向应将电位极P移动三次，每次的距离约为dcG的5%，此时三次测试结果的误差在5%以内。
大型接地装置一般不适合直线测试。如果条件有限且必须使用，则应注意使电流线和电位线尽可能远离，以减少互感耦合对测试结果的影响。
G—被测接地装置;C - 电流极;P—电位电极;D - 对角线长度大
dCG - 电流极与被测接地设备边缘之间的距离;dPG - 电位电极与被测接地设备边缘之间的距离;
b） 角度方法
只要条件允许，大型接地器件的接地阻抗测试采用电流-电位线角排列的方法。dcG满足测试电路布局的要求，一般为4D~5D，尽量采用超大型接地装置;dPG的长度与dcG相似。接地阻抗可以使用公式（2）进行校正。
（2） 其中θ 电流线与电位线之间的---角度;
Z''--- 接地阻抗的测试值。
如果土壤电阻率均匀，则可以使用直流G和dpG相等的等腰三角形布线，在这种情况下θ约为30°，dcG=dpG=2D接地校正公式2。
3.接地电阻测试仪方法。
1.使用三极管法时，E极必须与P1短路，但局部电网的接地电阻很小，当局部电网的接地电阻很小（≤0.5Ω）时，为了提高测量精度，减少仪器与地网测量引线电阻和接触电阻对测量结果的影响， E.P短路片可以解锁;减少接触电阻引起的误差，需要将单独的引线连接到接地网络测试点。
注意：
（1）E--连接被测地面网络;
（2）P1——连接到被测地网;3. P2 - 连接到测量的电压线（取其长度
为当前线长度的 0.618 倍）;4. C - 连接到这
测量电流线（其长度取自地网对角线长度的4~5倍）;
二、试验注意事项及意义 大栅接地电阻测试仪的特性参数大多与土壤的湿度密切相关，因此接地装置的状况评估和验收试验应尽量在旱季和土壤不结冰时进行， 并且不应在雷、雨、雪或雨雪后立即进行。通过实际测量，为我们提供了稳定的整改基础。针对变电站接地网的接地情况，提出整改优化方案，使接地网的接地电阻符合要求，从而有效防止设备绝缘损坏引起的步进电压造成人身伤害或设备进一步损坏。在保证电气设备安全运行，为变电站工作人员创造安全稳定的工作环境方面发挥作用。
