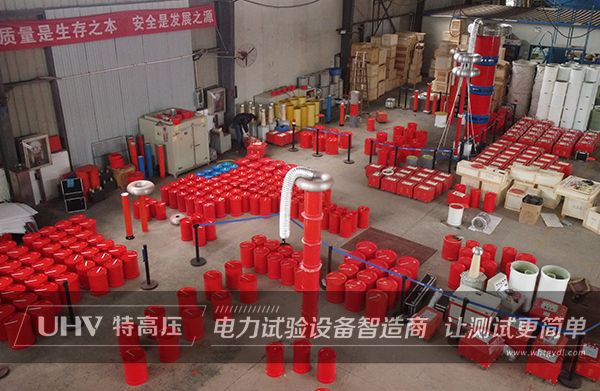

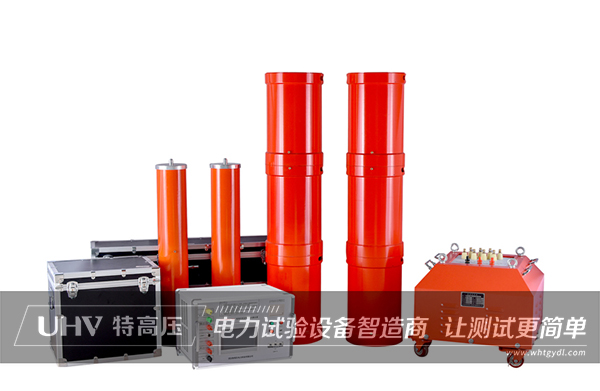

特高压电力作为国内最早从事高压测试的厂家之一，深耕电测行业多年，已为众多电建、电力、科研院校等企、事业单位供应了一批又一批的电力试验设备。其中，HTXZ串联谐振耐压试验装置作为我司的王牌设备，销售甚广。目前，我司已为上千家单位提供过串联谐振相关服务，更是凭借过硬的产品质量与售后人员专业精湛的技术水平，获得了广大用户的青睐与认可。
近日，湖南电建单位从特高压电力采购一套HTXZ串联谐振耐压装置之后，与我司取得联系，希望我司能提供相应的技术支持。由于客户现场试验紧急，我司技术工程师根据实际情况为该客户提供了一场“一对一”的远程指导服务，用快速和专业的服务帮助其解决了现场试验难题。
当天，对方表明正在做35kV电缆交流耐压试验，试验电压为52kV，当升压超过30kV后就升不上去了，此时低压电压已经特别高了。收到消息后，我司技术工程师立即与对方进行电话沟通，并让对方先暂停升压，在了解到电缆长度与横截面积后，计算出电缆的电容量，再通过参数计算出回路的频率为50Hz。这个值是在变频源的30Hz-300Hz区间内的。
随后，我司技术工程师再次跟客户确认，对方表明设备接线无误，但电压还是升不上去。为了正确地找出问题的关键所在，接着，我司技术工程师与客户进行了视频连线，连线后发现是因为电抗器放在铁板上，这样一来就会产生涡流效应，从而导致电压升不上去。“症结”找出后，我司技术工程师“对症下药”，让客户将电断开，把设备放置在没有金属的环境中升压，接线方式依旧不变，这次问题很快解决了，并且电压正常达到了预期的试验电压：52kV。
特高压电力服务一直在线，通过专业的远程指导，实现了技术人员与客户及时沟通，既满足了客户需求，又提高了服务效率。看似简单的远程技术支持，却是特高压电力人尽心尽力做好服务的缩影。专业化的技术和销售团队“随时在线”，可以对产品在使用过程中可能出现的问题采取快速响应、紧急处理，用快速和专业的服务保证客户的利益！
经验总结：
客户此次在耐压试验升压过程中，未能升到预期试验电压的原因是将电抗器放置在铁板上，从而造成涡流效应。那么什么是涡流效应？电抗器放置铁板上为什么达不到预期电压?

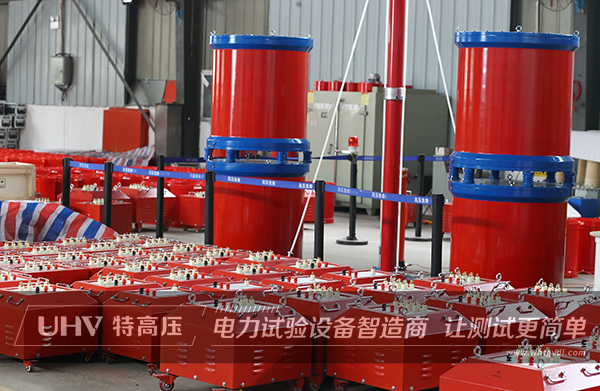

首先要知道电抗器的工作原理，在串联谐振中电抗器的作用就是为了使XC=XL，让回路处于谐振状态，从而得到高电压，一个导体通电时就会在其所占据的一定空间范围产生磁场，所有能载流的电导体都有一般意义上的感性，所以电抗器也叫电感器。
当穿过一个闭合导线中的磁通量发生变化时，导线内是会引起感应电流的，这种由于电磁感应在整块的导体内产生的感应电流，因为其形状像水中的旋涡，所以就叫做涡电流，简称为涡流。
如下图所示，当导体靠近变化着的磁场或是作切割磁感线运动时，由于电磁感应定律可以知道，导电体内必然会感应出呈现涡状流动的电流，也就是所谓的涡流效应。将通有交变电流的螺线管产生交变的磁场靠近导电体时，会在导电体的表面或是近表面产生涡电流，在整块的金属中，由于涡流的通路截面积很大，电阻很小，所以涡流常常很强，使得导体因通过很强的涡流而大量发热，这种涡流通过块状的导体时，将电能转换为热能。
当电抗器放置铁板上面时，根据电磁感应定律，铁板处于变化的磁场中会产生涡电流，使得一部分电能转化为热能消耗了，导致电压达不到我们预期的电压值。
所以，在我们试验中，试验现场应该尽量避免金属环境，把电抗器放置在平整的水泥地上操作，如果有避免不了的金属铁板，把电抗器和铁板中间垫一层绝缘皮就进行试验也是不可行的。因为绝缘皮隔绝不了磁场，可能对试验电压有一定的改善，但是达不到最终的效果，正确做法是把电抗器和铁板间放置一个高于25cm的绝缘台，来避免产生的涡流效应对试验造成的影响。
影响串联谐振成套装置的试验因素还有哪些？
串联谐振在实际现场应用中试品的高压电压与低压电压遵循以下公式：U试 = QU 激（U试为高压谐振试验电压，Q 为系统串联谐振的品质因数， U 激为激励变压器输出电压），所以Q值是影响试验电压的重要因素。
1、试验时间的影响，随着时间的延长，设备加热，等效电阻增大，Q值会减小，为了继续使用串联谐振装置测试被试品，通常需要设备休息2个小时。
2、温度较高，电路中等效电阻增大，使Q值降低，从而影响试验电压。
3、湿度较高，铅电晕损耗大大增加，周围电磁场干扰会加大，从而减小了Q值影响试验电压。
