适用于大容量，高电压的电容性试品的交接和预防性试验
参考标准：GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018
- 装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能
- 整个装置单件重量很轻，便于现场使用
- 采用了DSP平台技术
注：关于产品购买、技术维护等服务，欢迎致电!
随着我国的电力事业的迅速发展，越来越多的高压电气设备将会用于电网中，在电气设备安装完成之后,必须在投入使用前对各种高压设备进行交流耐压试验,以确定是否能够正常的投入运行。串联谐振系统有别于传统的工频试验变压器,对高压设备进行耐压试验时,需要高电压、大容量的试验电源,使得设备显得特别笨重,并不适合现场试验。因此采用串联谐振试验系统是具有非常意义的。串联谐振主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。而变频电源是串联谐振系统中的一个重要组成部分。
变频电源作为串联谐振耐压试验系统的核心部分,调压、调频独立进行,输出电压0～400 V,频率30～300 Hz,输出纯正的PWM波信号，稳定度高,现场环境下有较强的抗干扰能力。
在调频调压控制技术发展的早期多采用PAM方式,因此,变频电源逆变器输出的交流电压波形只能是方波,改变方波有效值,只能通过改变方波的幅值,即中间直流电压幅值来完成。随着全控型快速开关器件GTR、IGBT、MOSFET等的出现,才逐渐发展为PWM方式。由于调节PWM波的占空比即可调节电压幅值,所以逆变环节可同时完成调压和调频任务,整流器无需控制,设备结构更简单,控制更方便。输出电压由方波改进为PWM波,降低了输出电压的低次谐波含量。
产品别称：变频电源、串联谐振变频电源
产品参数
技术参数
| 额定输出容量 | 4kW～630kW |
| 工作电源 | 220/380±10%V（单/三相），工频 |
| 输出电压 | 0–400V |
| 额定输入电流 | 10A～1575A |
| 额定输出电流 | 10A～1575A |
| 电压分辨率 | 0.01kV |
| 电压测量精度 | 1.5% |
| 频率调节范围 | 30–300Hz |
| 频率调节分辨率 | ≤0.1Hz |
| 频率稳定度 | 0.1% |
| 运行时间 | 额定容量下连续60min |
| 温升 | 额定容量下连续运行60min元器件最高温度≤65K |
| 噪声水平 | ≤50dB |
具体型号及参数
| 产品型号 | 输入电压 | 输出频率 | 输出电压 | 输出电流 | 尺寸 | 重量 |
| UHV-4kW | 220V/380V | 30~300Hz | 0~400V | 10A | 400*280*400 | 8kg |
| UHV-6kW | 220V/380V | 30~300Hz | 0~400V | 15A | 400*280*400 | 8kg |
| UHV-7.5kW | 220V/380V | 30~300Hz | 0~400V | 18.75A | 400*280*400 | 10kg |
| UHV-11kW | 220V/380V | 30~300Hz | 0~400V | 27.5A | 460*340*415 | 13kg |
| UHV-15kW | 220V/380V | 30~300Hz | 0~400V | 37.5A | 460*340*415 | 13kg |
| UHV-18kW | 220V/380V | 30~300Hz | 0~400V | 45A | 550*380*440 | 21kg |
| UHV-22kW | 220V/380V | 30~300Hz | 0~400V | 55A | 550*380*440 | 22kg |
| UHV-30kW | 220V/380V | 30~300Hz | 0~400V | 75A | 550*380*440 | 23kg |
| UHV-55kW | 380V | 30~300Hz | 0~400V | 137.5A | 700*500*640 | 80kg |
| UHV-75kW | 380V | 30~300Hz | 0~400V | 187.5A | 700*500*640 | 90kg |
| UHV-150kW | 380V | 30~300Hz | 0~400V | 375A | 600*600*1440 | 148kg |
| 上述表格中变频电源的规格只列举到150kW，实际可到630kW。如非4kW～630kW常规型号功率的变频电源，可定制 | ||||||
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-8855-448
产品特征
-
1、变频电源具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作，以保护被试品
-
2、整个装置单件重量很轻，便于现场使用
-
3、变频电源具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式
-
4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找
-
5、变频电源自动扫频时频率起点可以在规定范围内任意设定，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点
-
6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化
产品视频

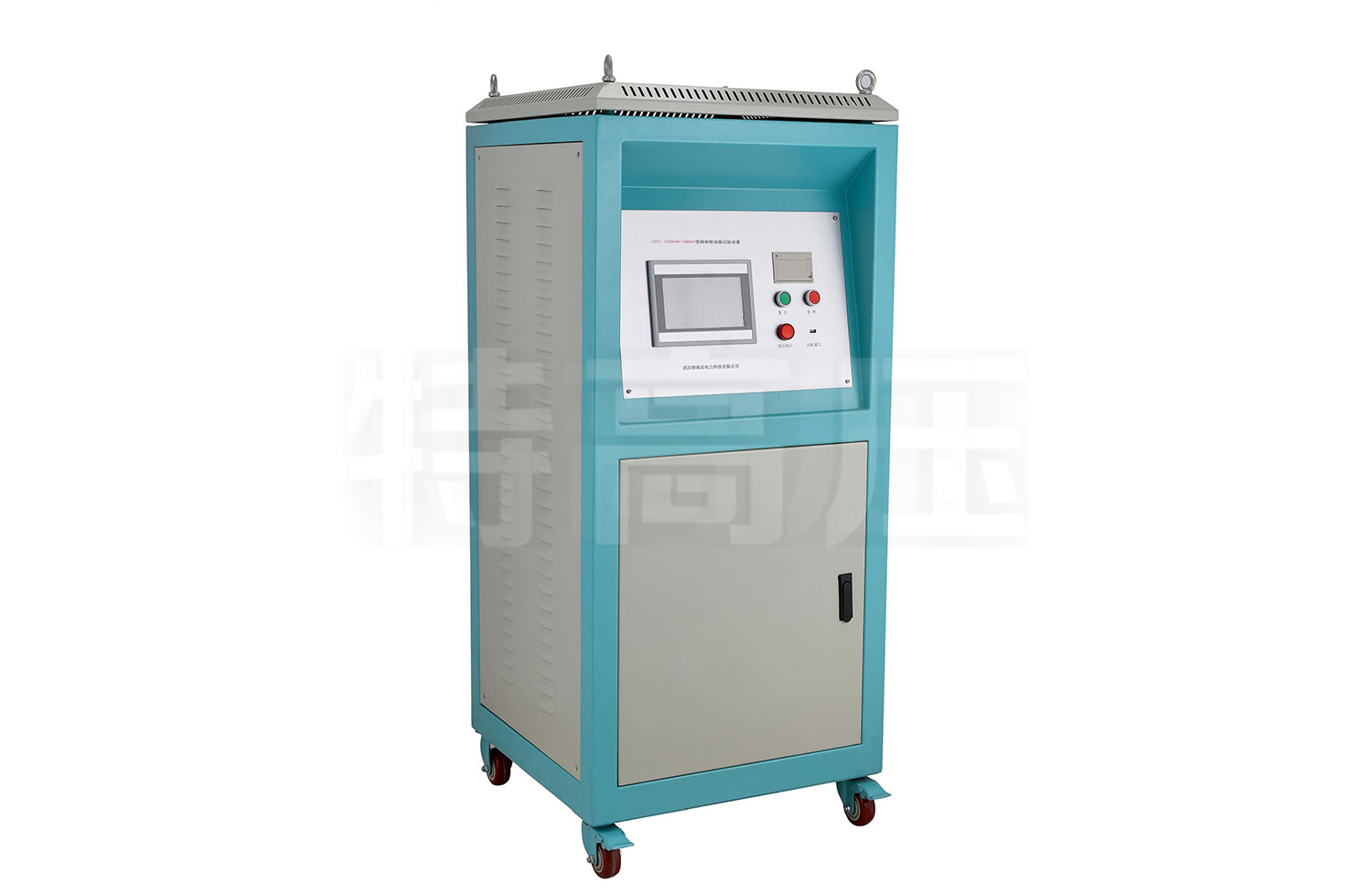

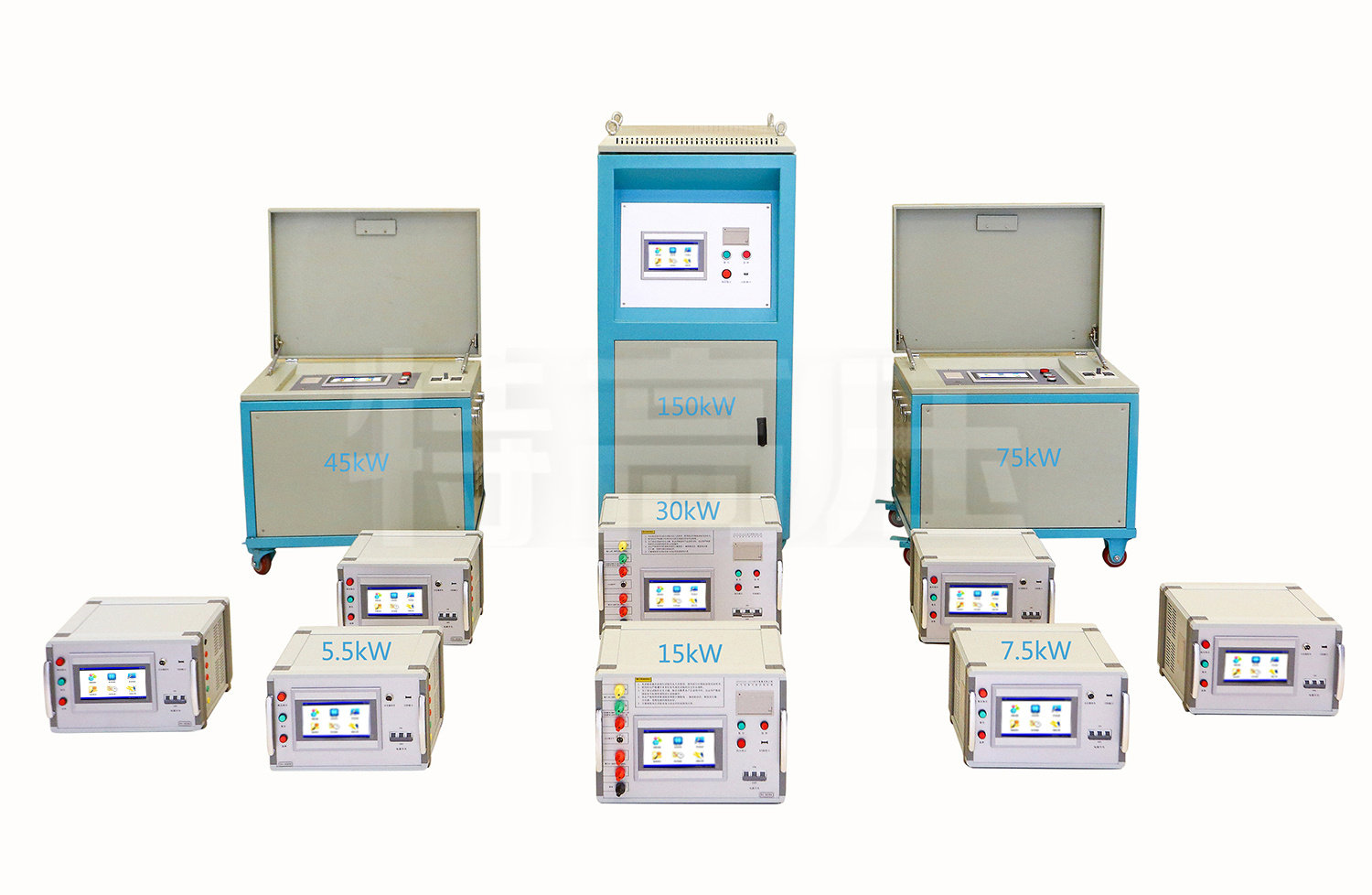

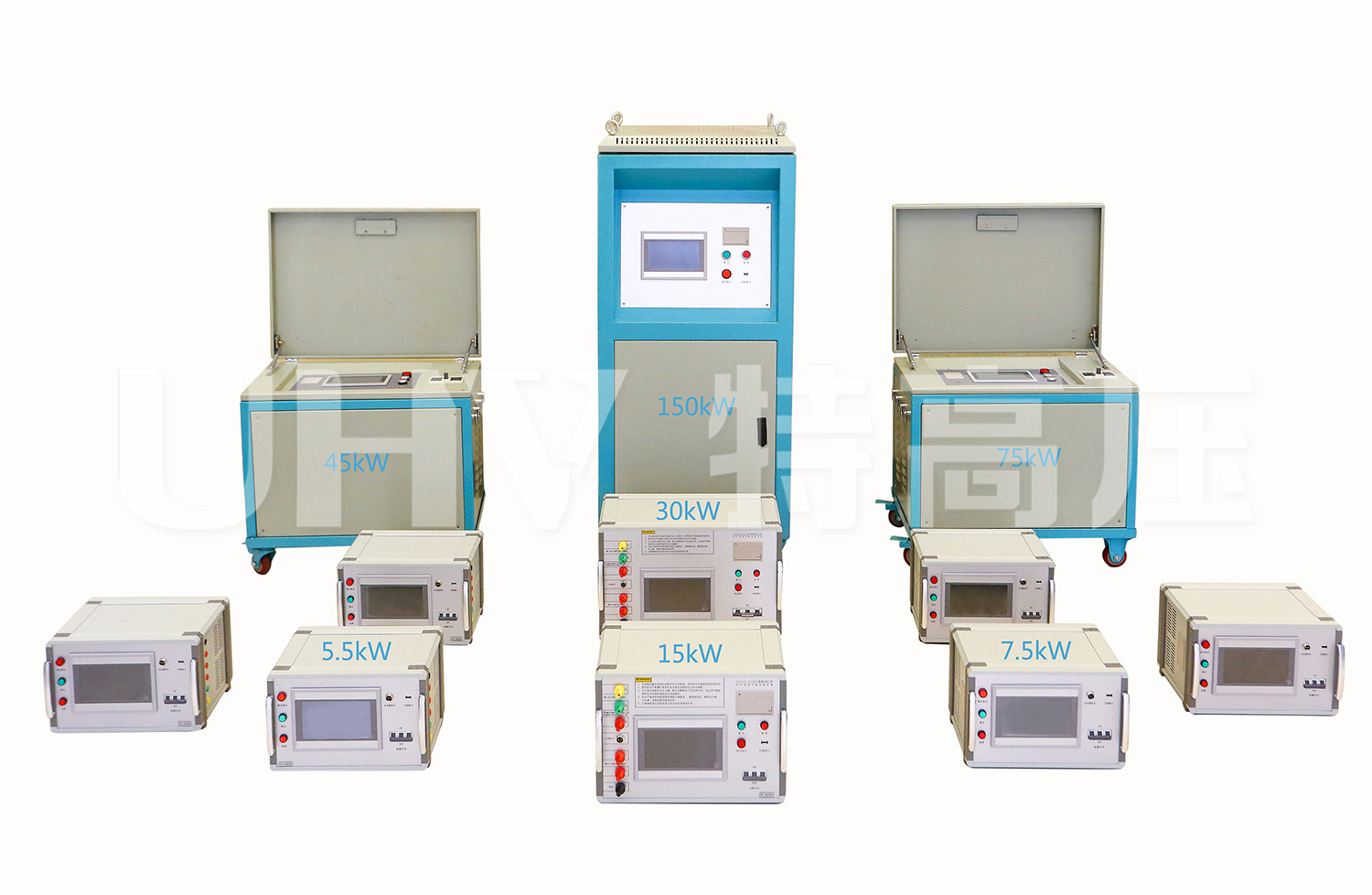

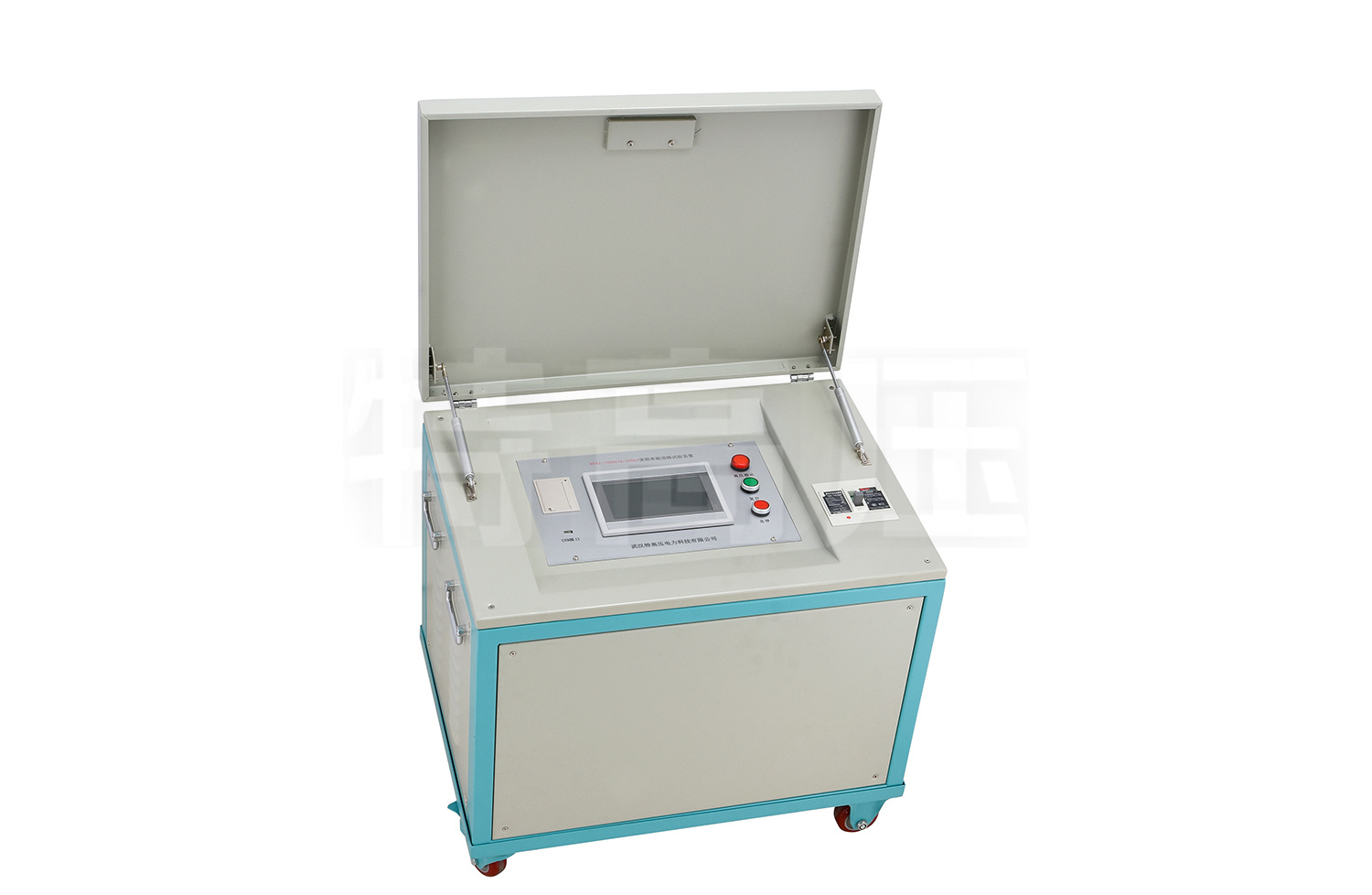

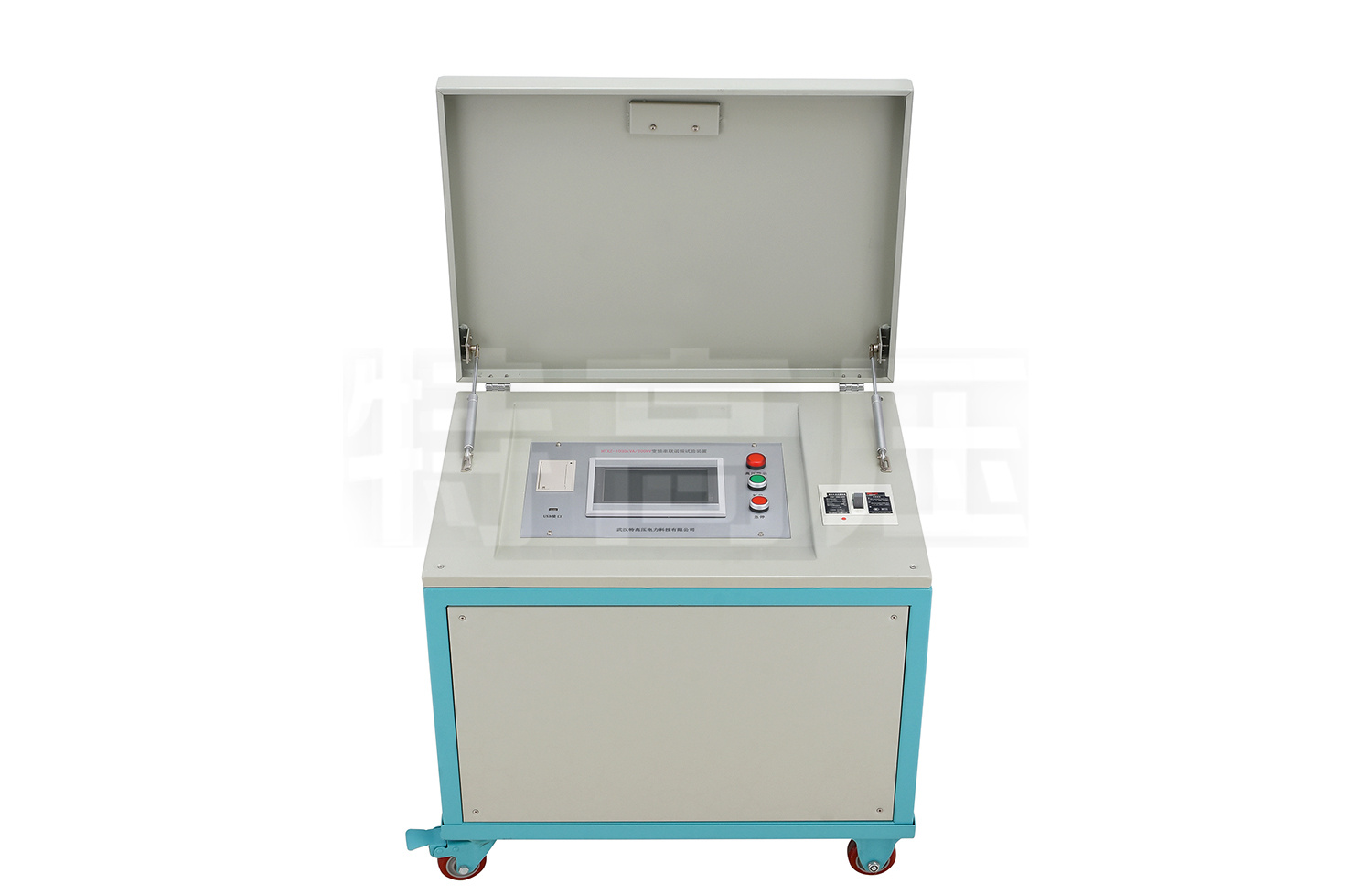

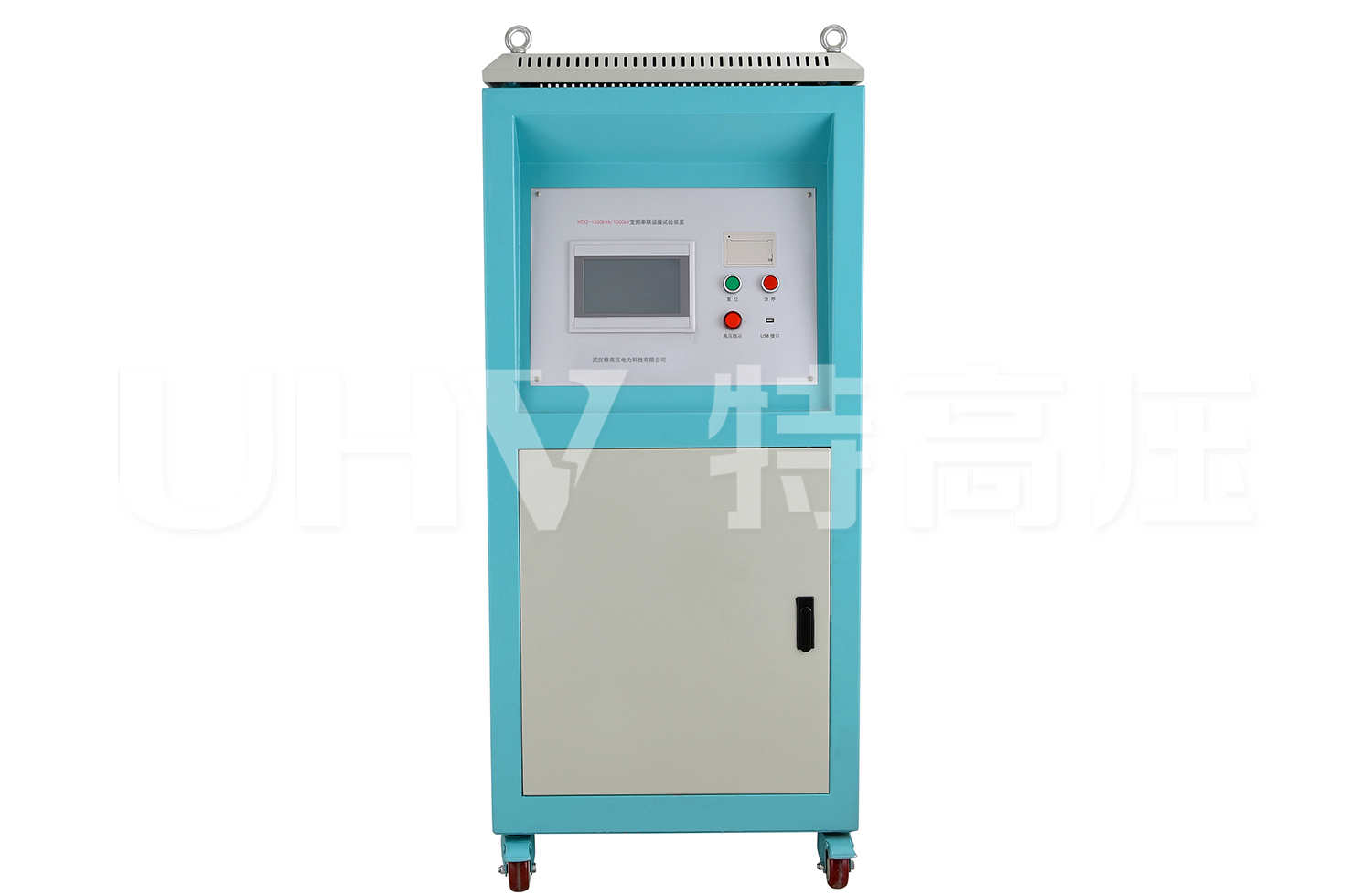

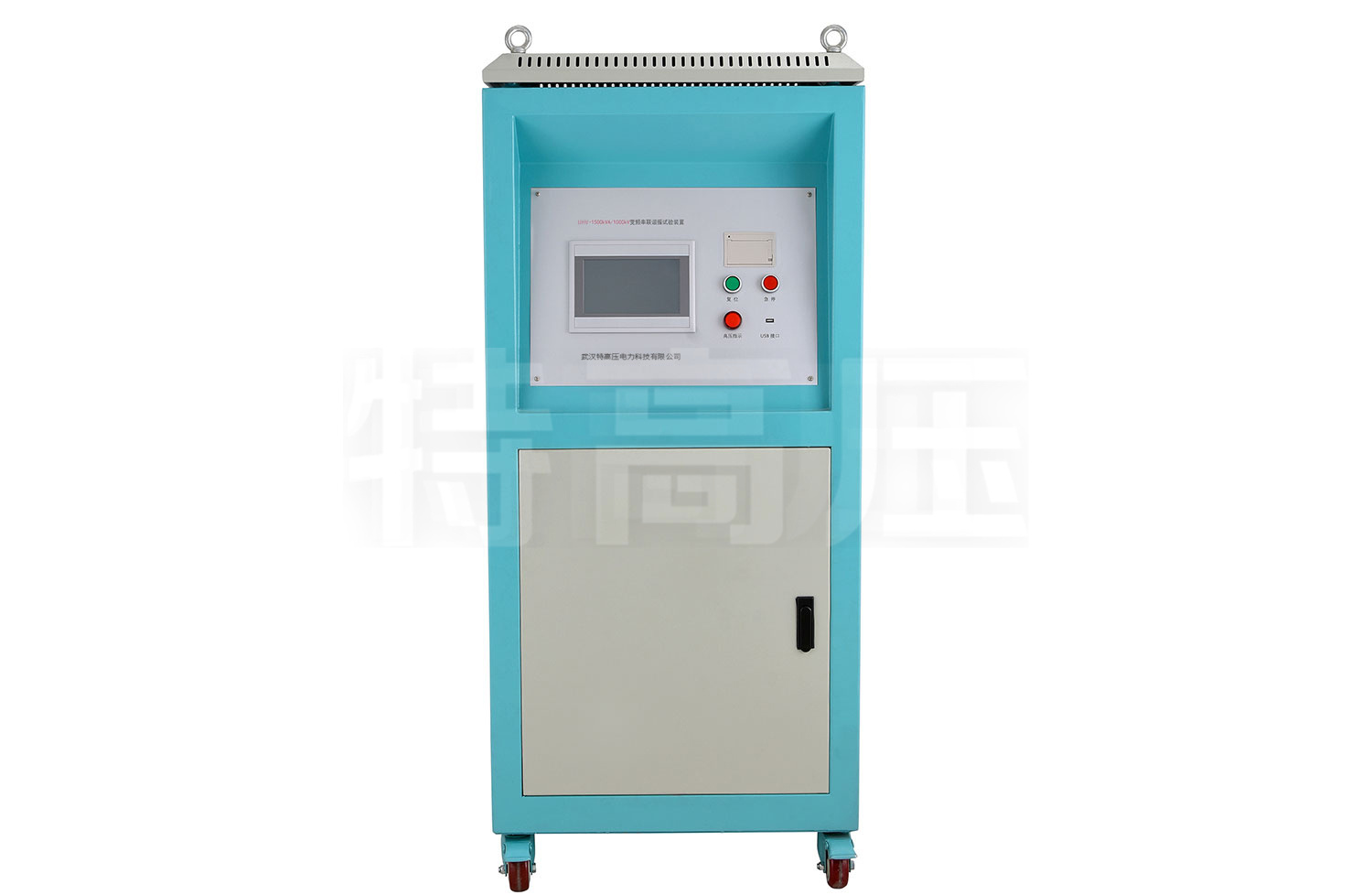

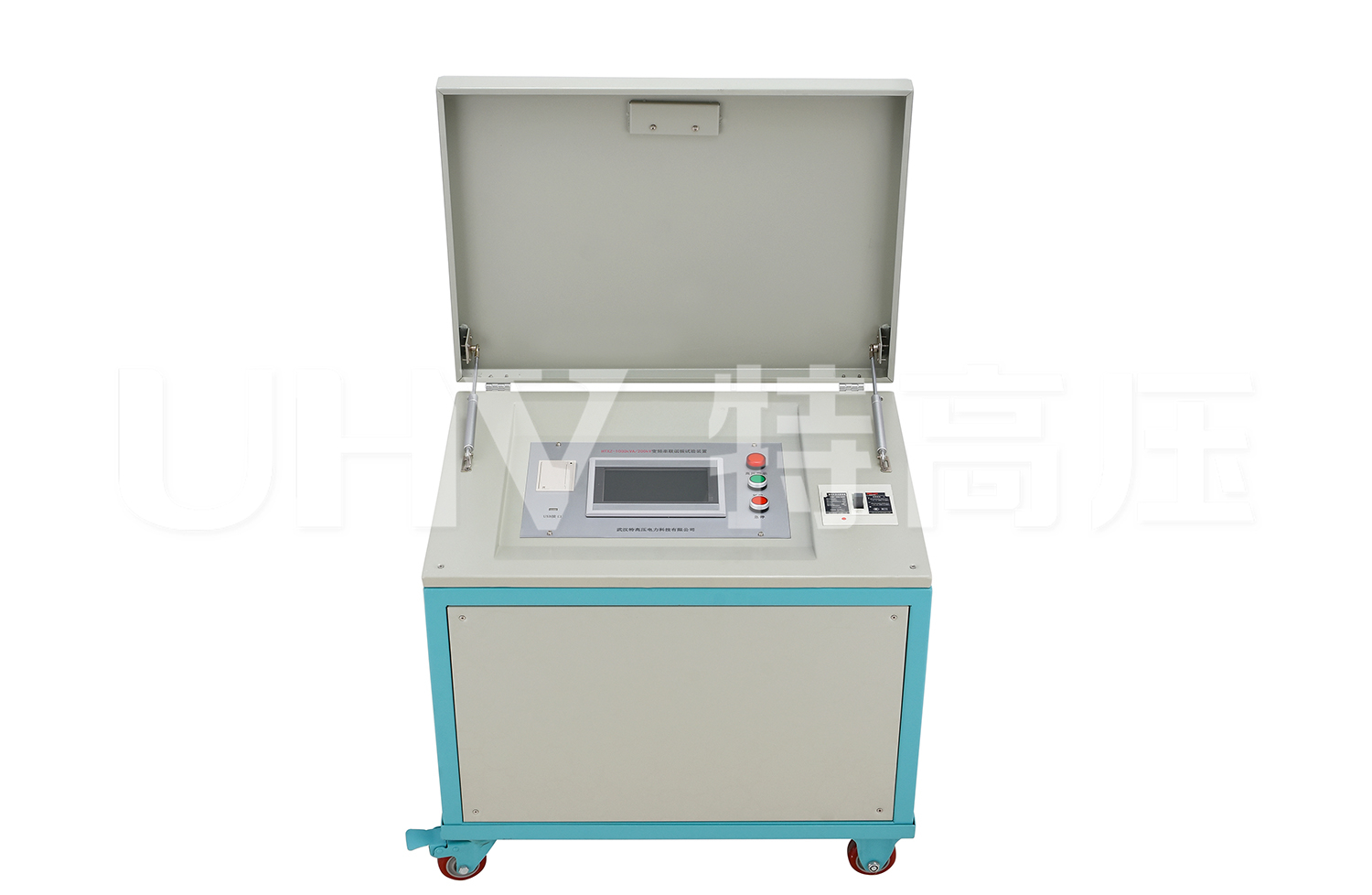

产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
