测量、分析电力设备绝缘性能的专用仪器
参考标准：DL/T 846.4-2016，DL/T 846.11-2016
- 采用现代电子和计算机综合技术
- 真正实现了局放测量、定位、在线监测多功能合为一体
- 滤波、数据采集、数据处理、图形显示、试验报告自动生成
注：关于产品购买、技术维护等服务，欢迎致电!
UHV-2000C局部放电检测仪是我司研发的新型数字式局部放电检测仪器，它保留了局部放电检测仪产品优点，同时缩小了体积，性能进一步得到优化，采用10.1寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠。
该仪器采用32位高性能单片机电路，结合触摸屏操作，不仅提高了操作的使用寿命，同时也具有以下功能：一键自动校正；高压试验电压分压比可设置；串口通讯上传测试数据。该仪器具有检测灵敏度高，适用试品范围广，放大系统动态范围大，频带组合多（九种），抗干扰能力强等特点。该仪器与校正脉冲发生器、输入单元配合使用，是电力部门、制造厂商和科研院所等单位广泛使用的实用型局部放电测试仪器。
产品别称：局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统
产品参数
技术参数
| 技术特性 | |
| 可测试品的等效电容量范围 | 6pF~250µF |
| 测量范围 | 0.1pC-10000nC |
| 通道数 | 单通道 |
| 检测灵敏度及允许电流 | 见产品说明书表 1 |

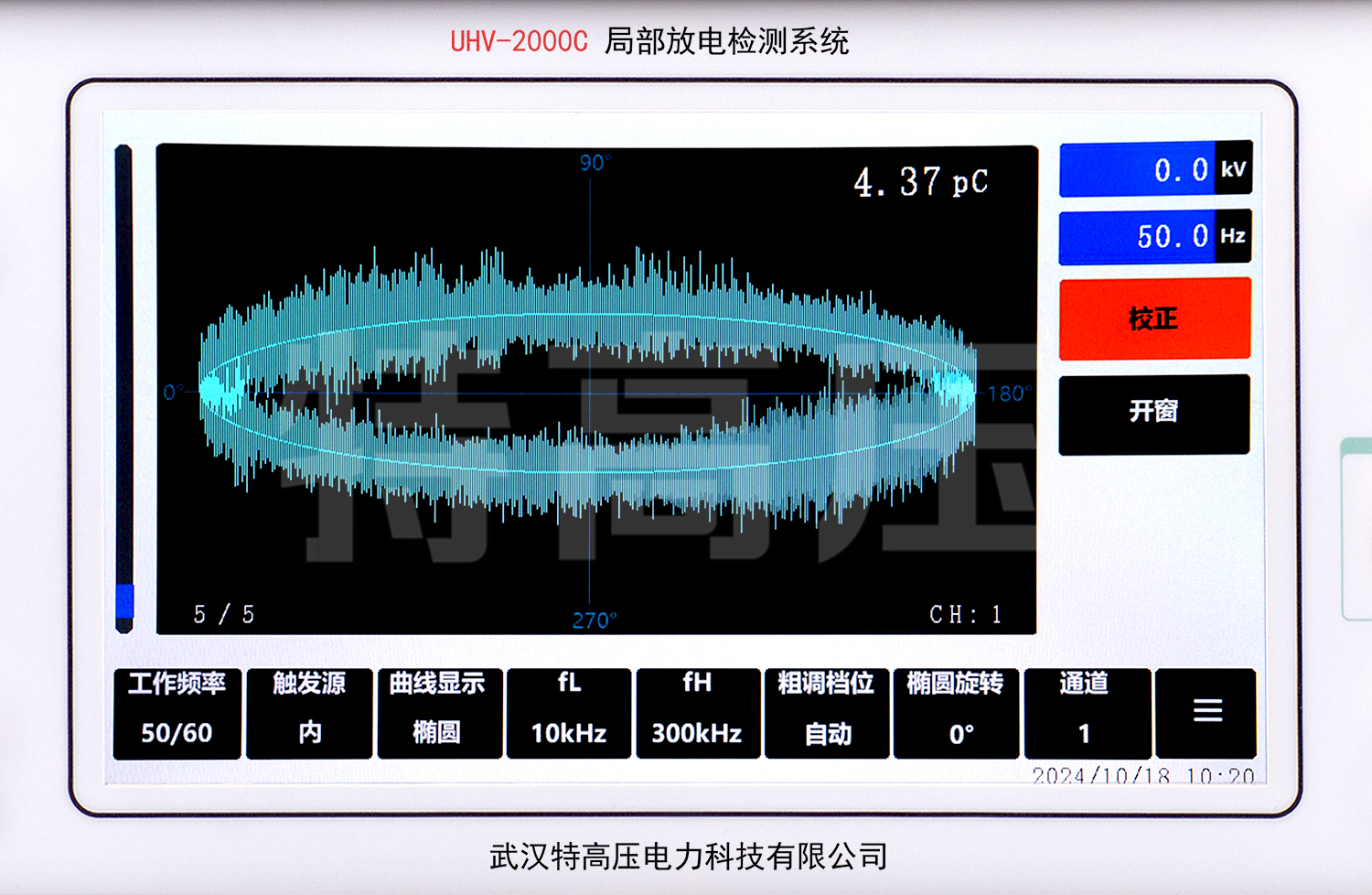

| 椭圆扫描时基 | |
| 频率 | 50/60、100、150、200、400Hz |
| 旋转 | 以30°为一档，可旋转120° |
| 工作方法 | 椭圆——正弦波——直线 |
| 显示单元 | 采用10.1寸电容式触摸屏 |
| 放大器 | 3dB低频端频率fL：10、20、40kHz任选 |
| 3dB高频端频率fH：80、200、300kHz任选 | |
| 增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB | |
| 正负脉冲响应不对称性<1dB | |
| 时间窗 | |
| 窗宽 | 可调，50Hz下5°～ 170° |
| 窗位置 | 每一窗可旋转0°～ 170° |
| 两个时间窗可分别或同时开 | |
| 脉冲峰值显示 | |
| 触摸屏显示 | 显示1位小数（大于等于10pC） |
| 显示2位小数（小于10pC） | |
| 误差：±3%（以满刻度计） | |
| 试验电压显示 | |
| 量程 | 150kV |
| 输入阻抗 | >1MΩ |
| 显示 | >触摸屏显示，显示到1位小数 |
| 误差 | ±1% |
| 试验频率显示 | |
| 误差 | 小于±1% |
| 零标系统 | 零标志与所有椭圆扫描频率相一致 |
| 结构 | |
| 尺寸 | 370mm（宽），460mm（深），215mm（高） |
| 重量 | 约12.5kg |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-016-1896
产品特征
- 1、局部放电检测系统采用10.1寸触摸屏取代了传统的示波管加物理旋钮的操作方式，使之功能更完善，使用更方便，性能更可靠。
- 2、采用32位高性能单片机电路，结合触摸屏操作，一键自动校正；高压试验电压分压比可设置；串口通讯上传测试数据。
- 3、该仪器具有检测灵敏度高，适用试品范围广，放大系统动态范围大，频带组合多（九种），抗干扰能力强等特点。

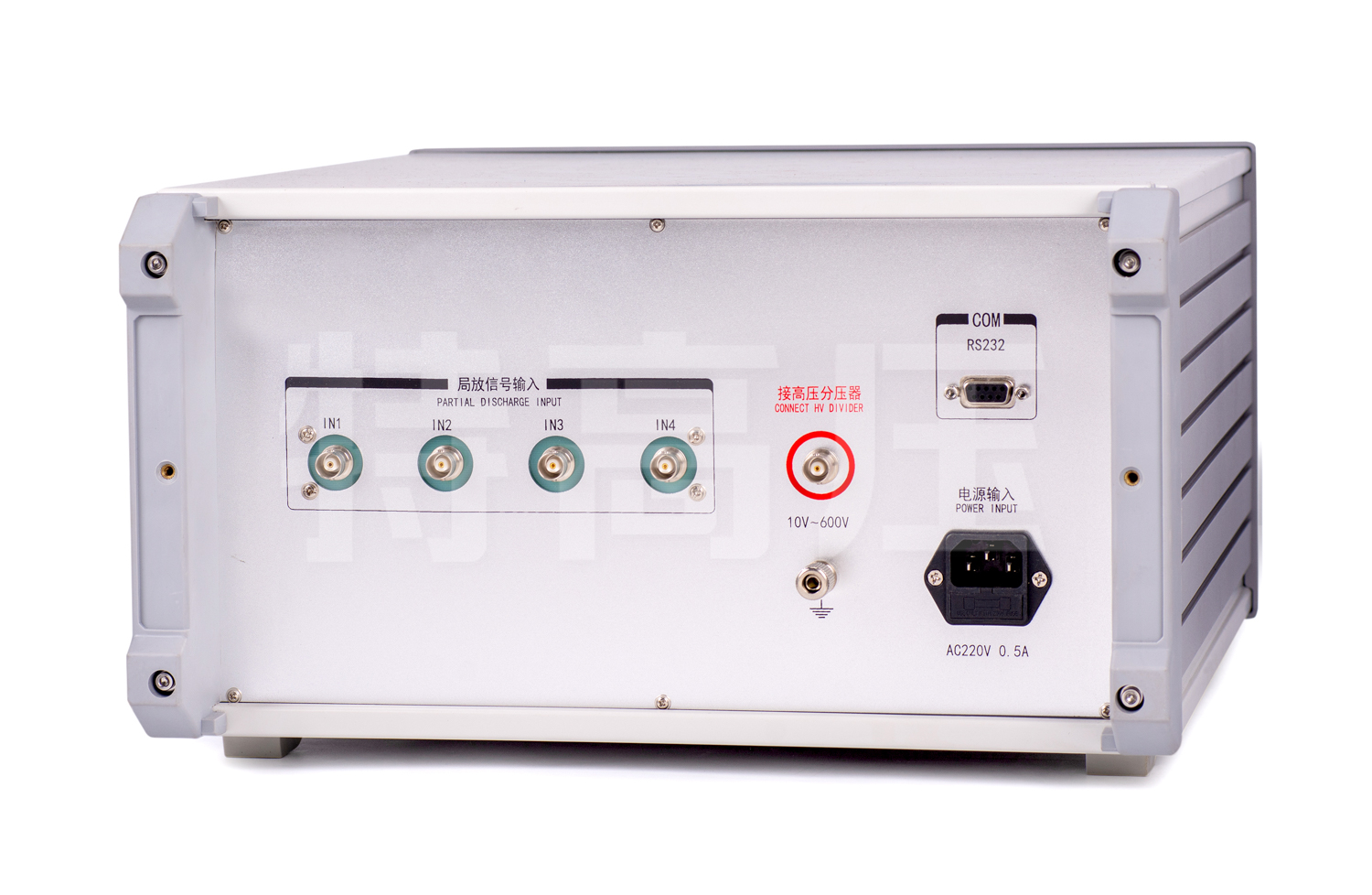

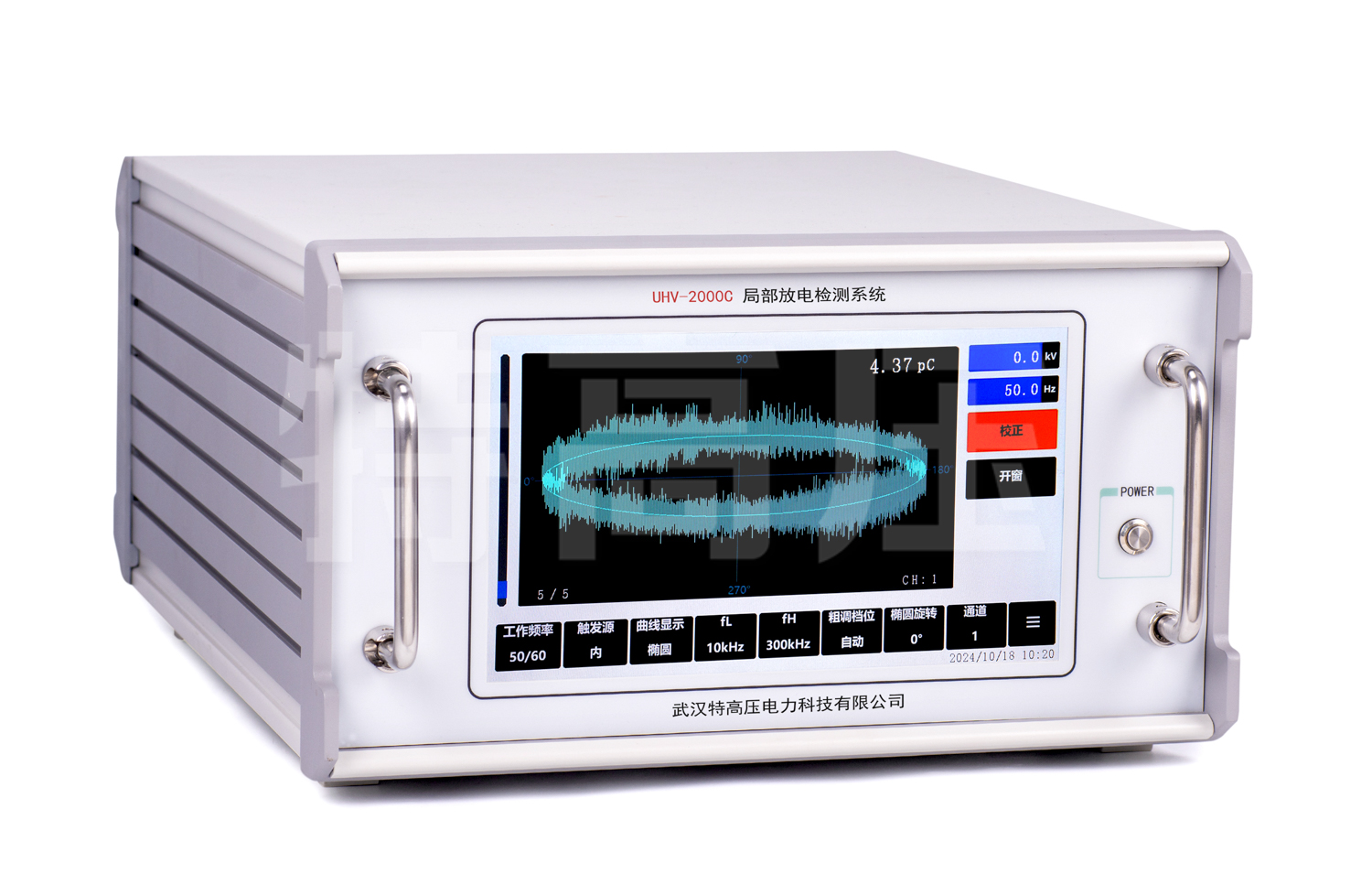

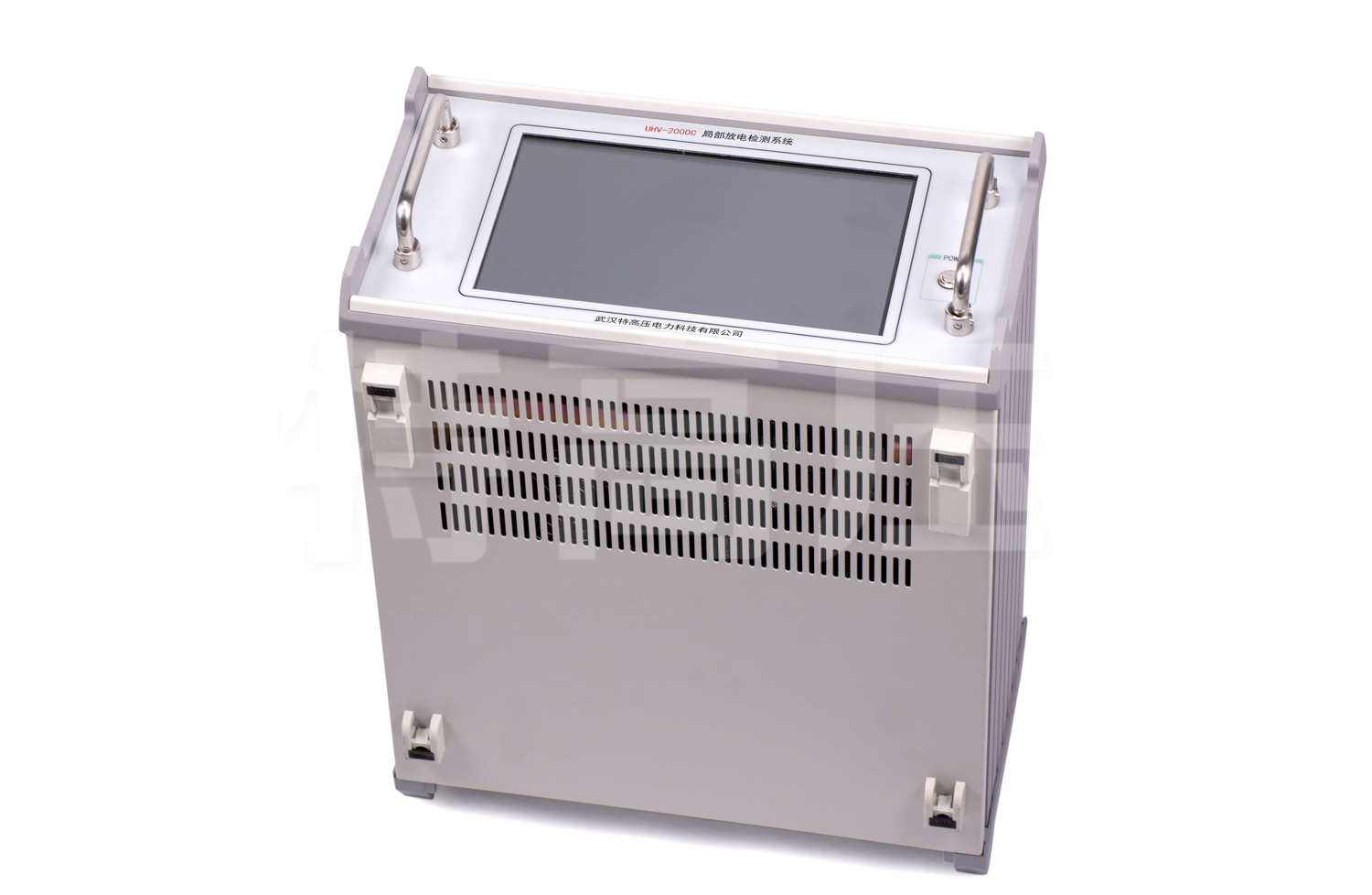

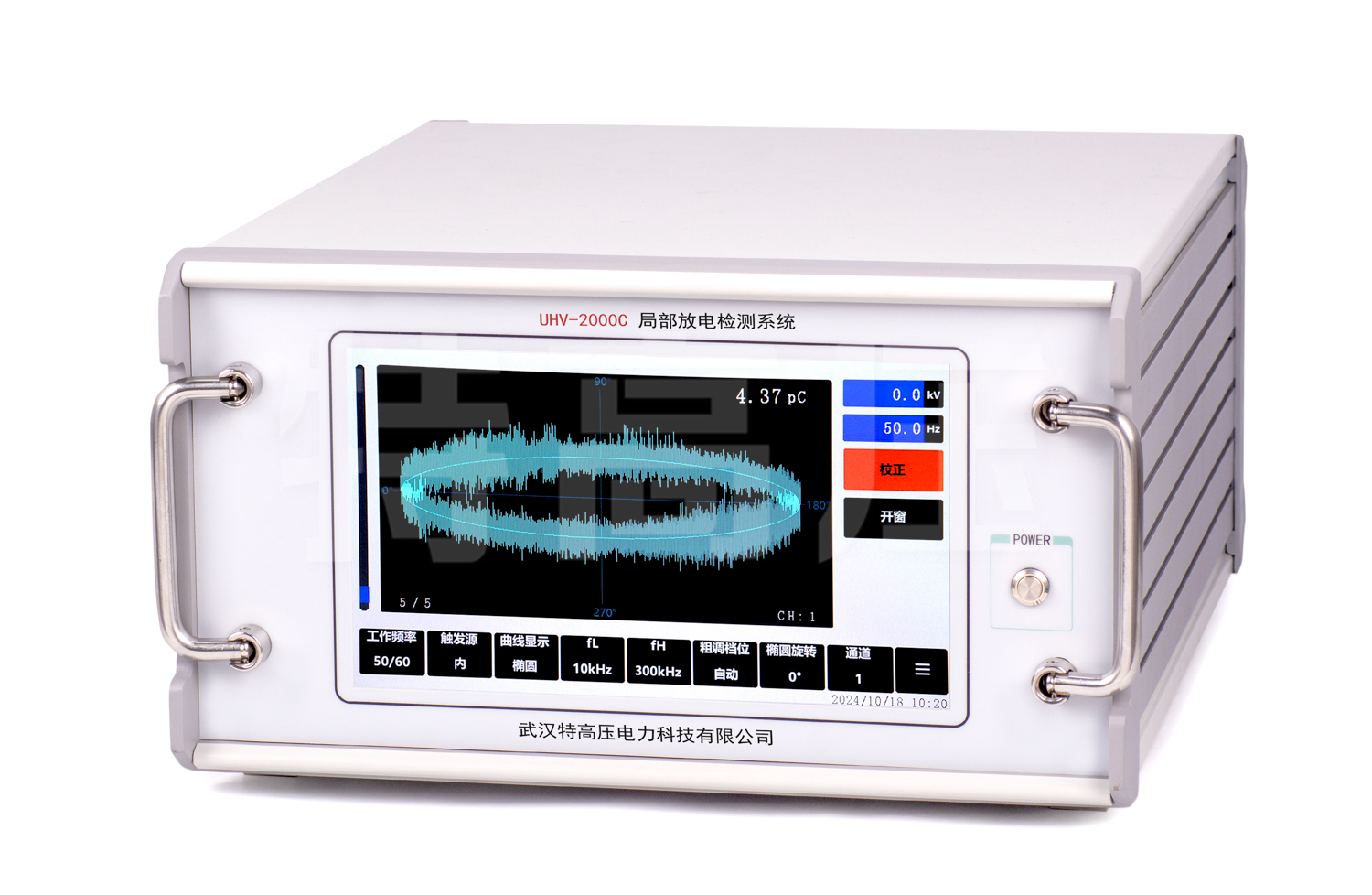

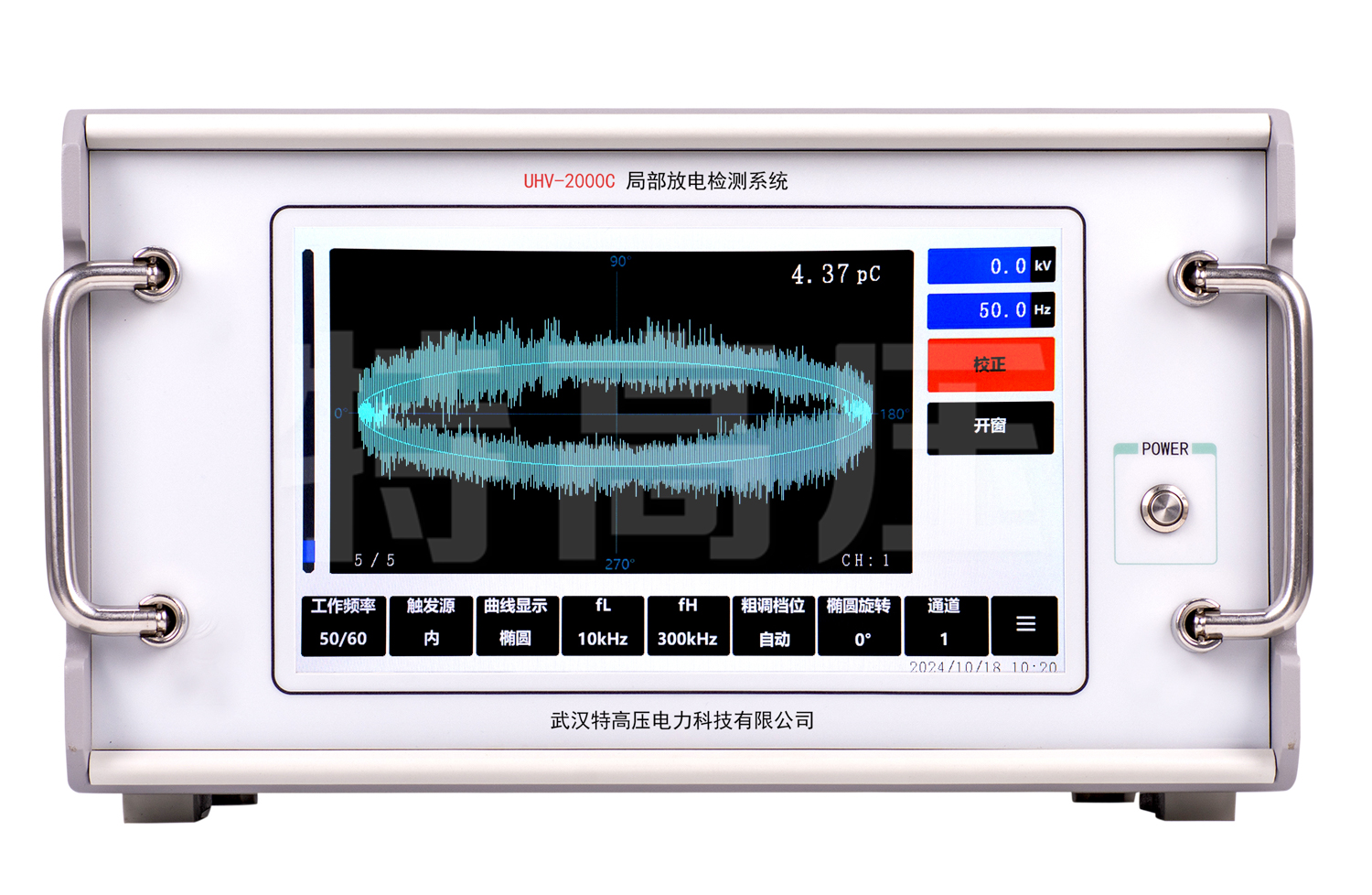

产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
