本系统针对11kV/30MW水轮发电机的交流耐压试验设计制造
参考标准：GB 50150-2016，DL/T 849.6-2016，DL/T 474.4-2018
- 具有过压、过流、零位启动、系统失谐(闪落)等保护功能
- 串联谐振装置采用了DSP平台技术
- 多种工作模式，高试验速度
注：关于产品购买、技术维护等服务，欢迎致电!
随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过 600MW，水力发电机组，单机最大容量已达700MW；另外，110kV、220kV 的 SF6组合电器（GIS）以及高压电缆，耦合电容器，这些设备的交流工频耐压试验，如果用传统的试验设备（即工频试验变压器），则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有极大的优势。

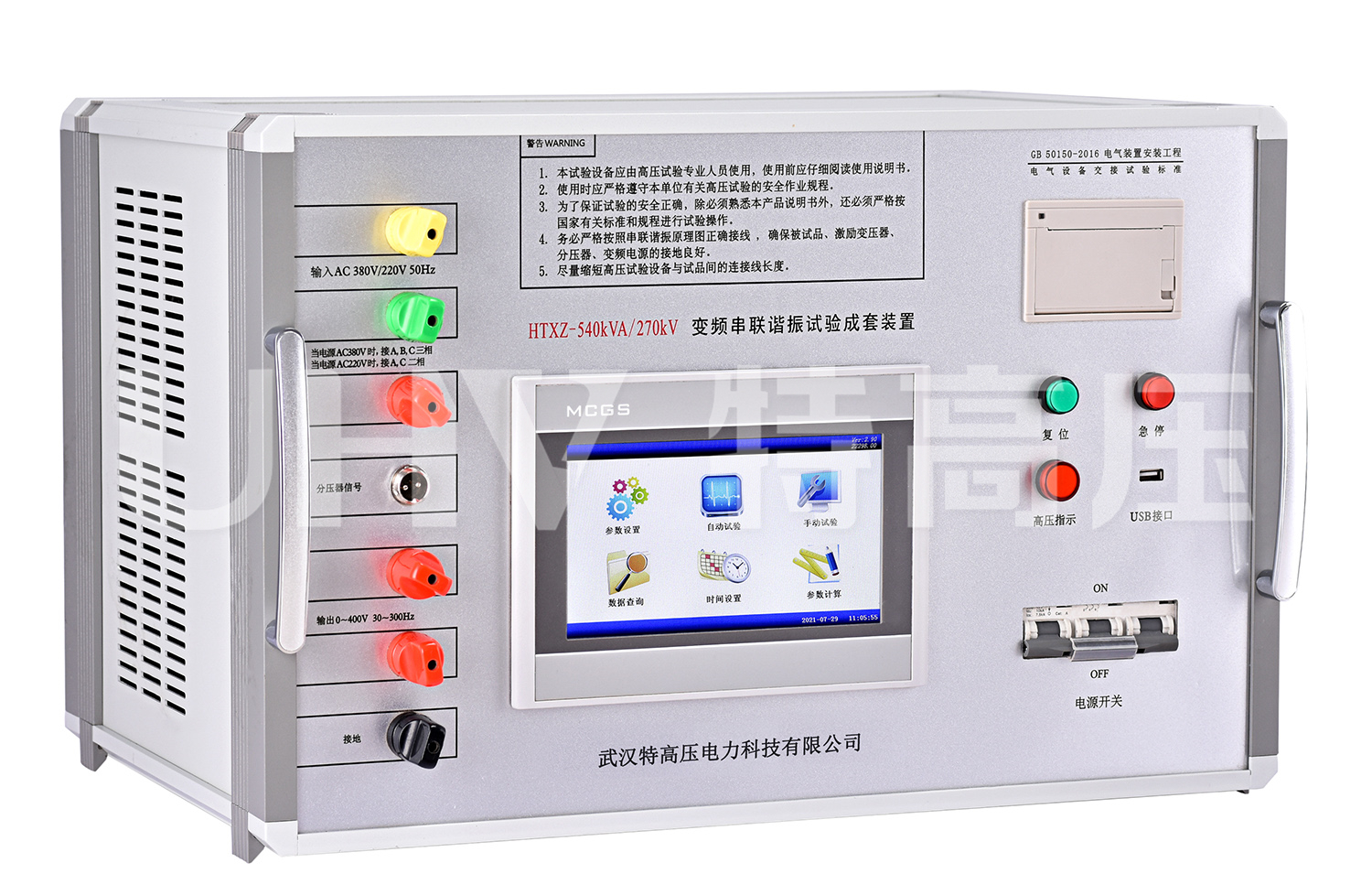

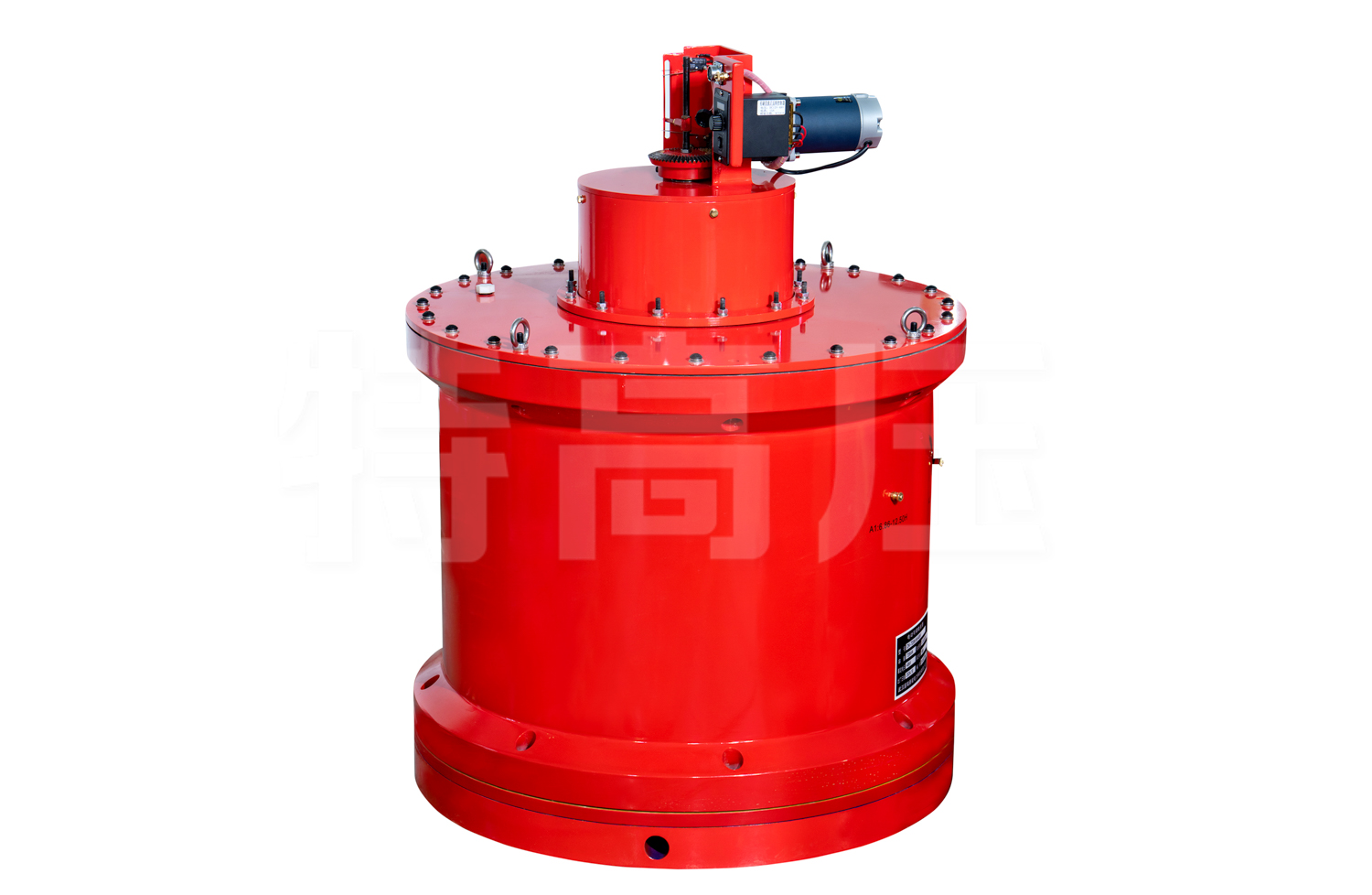

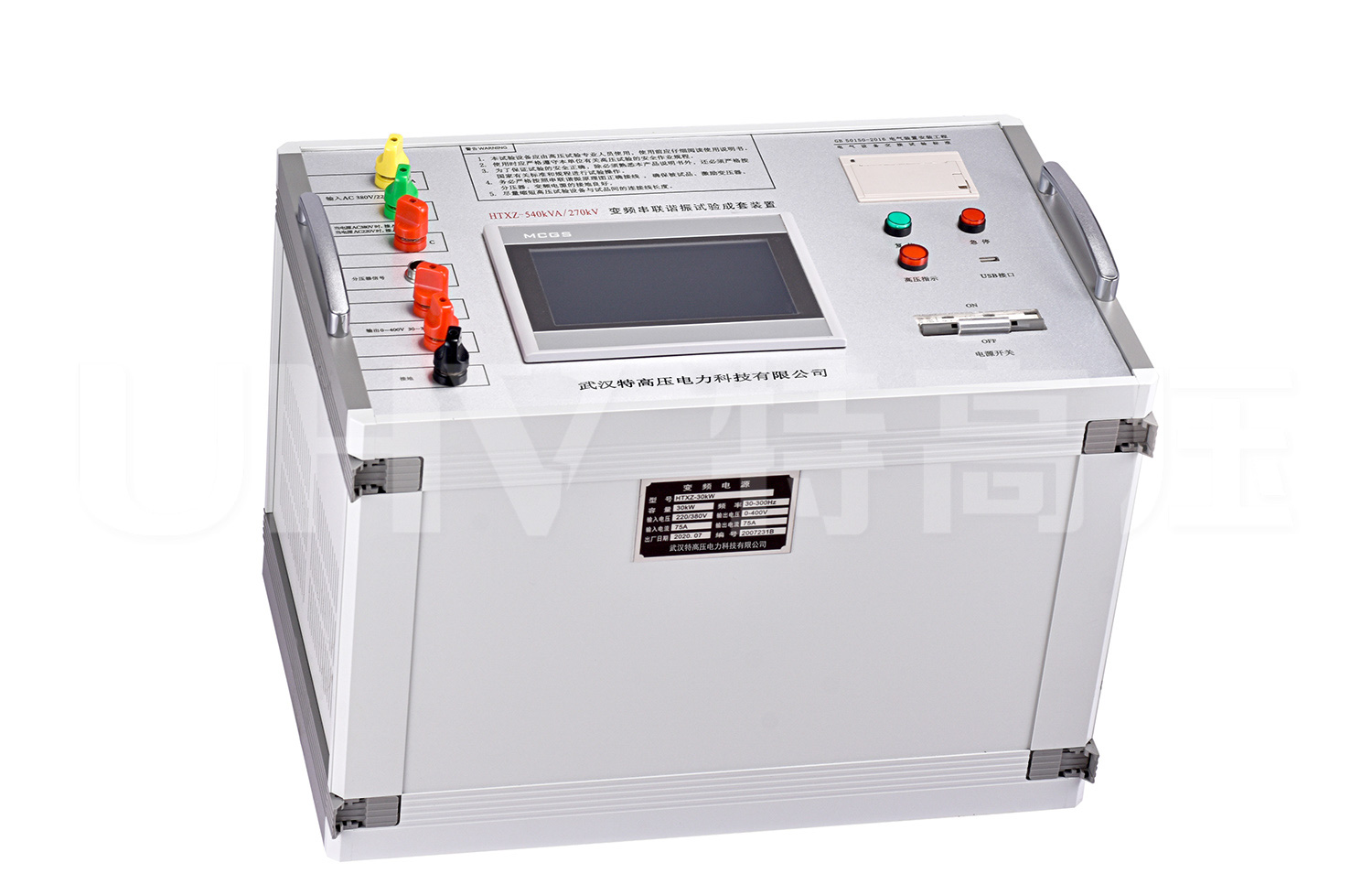

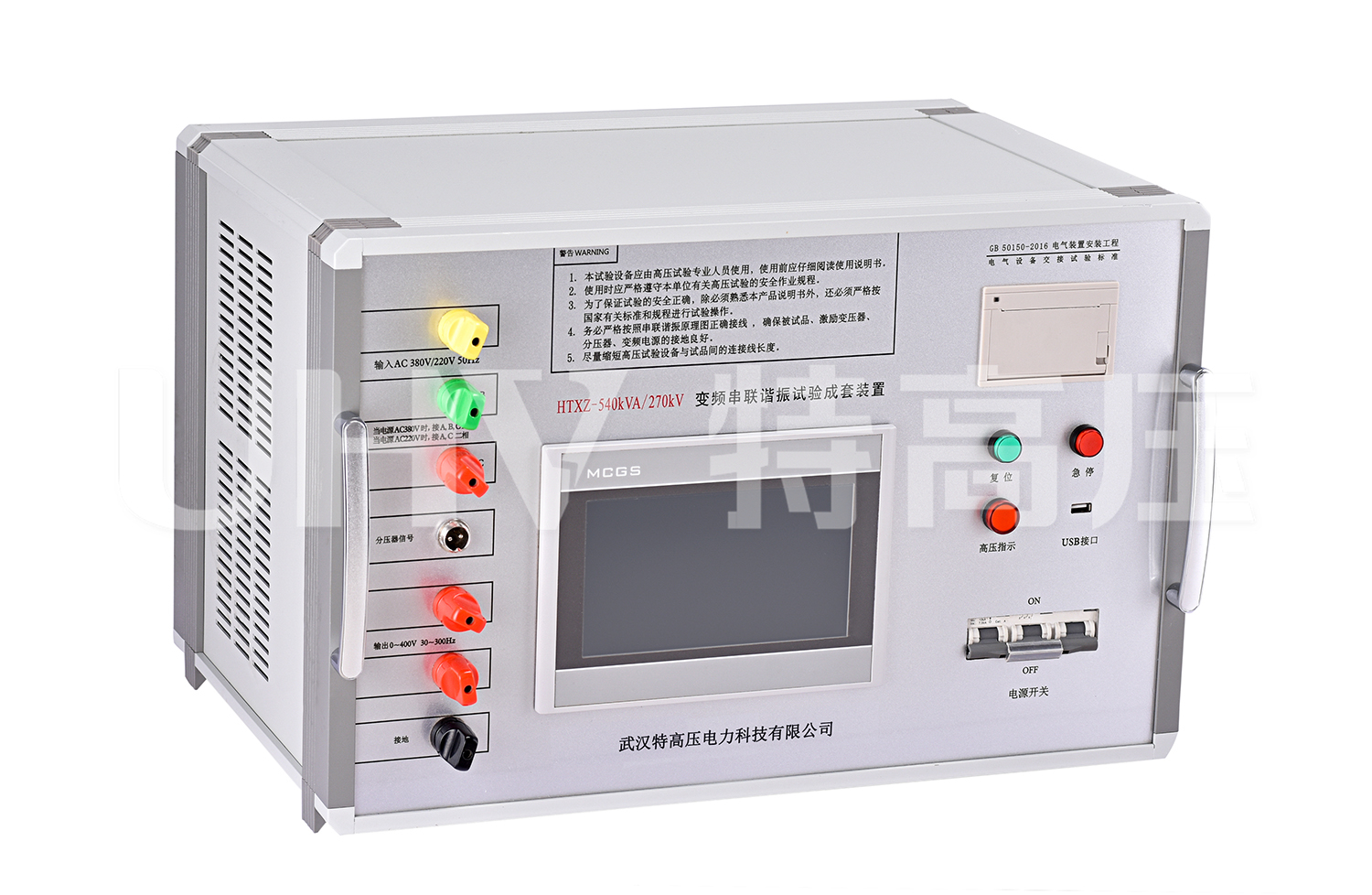

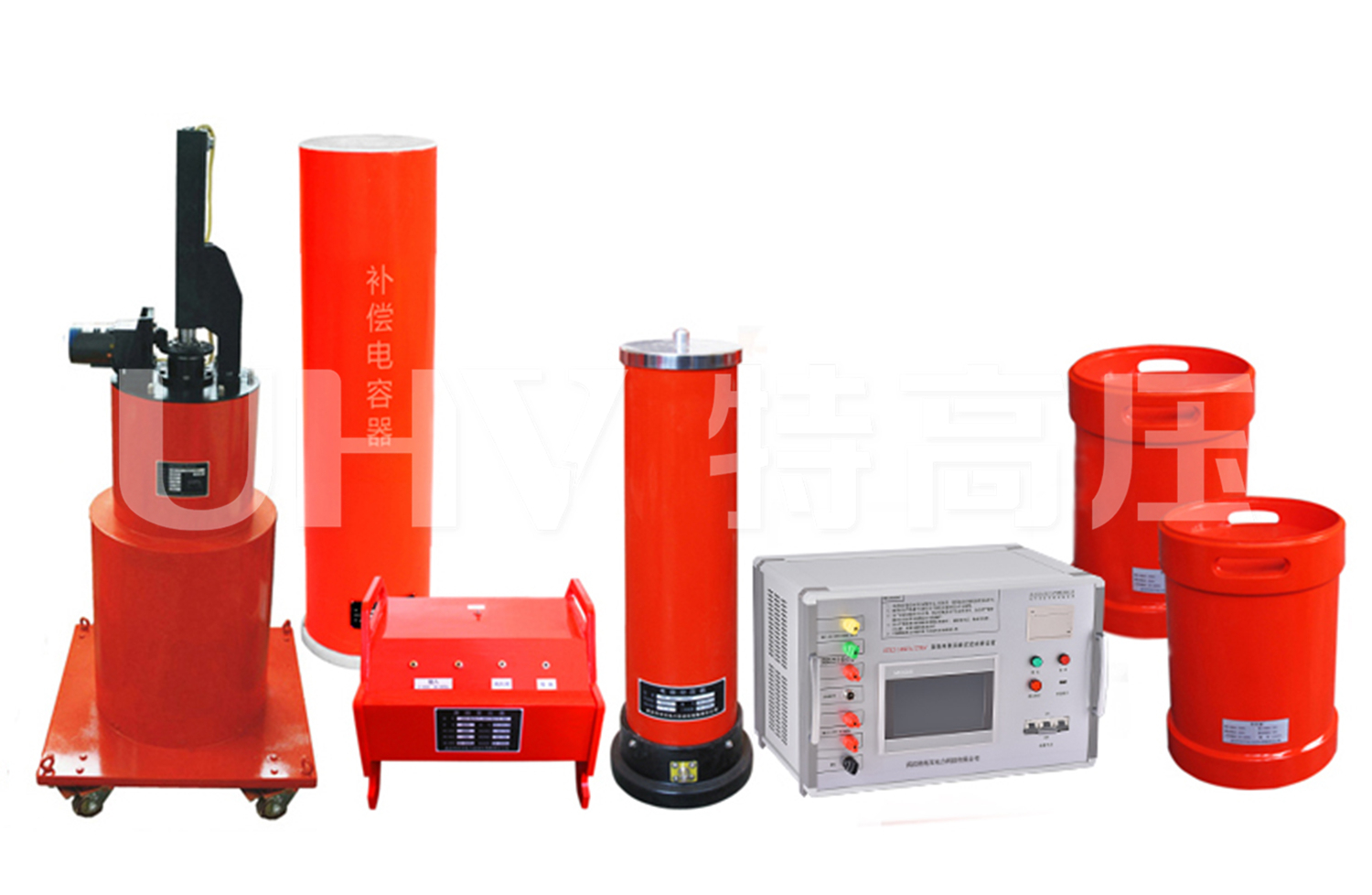

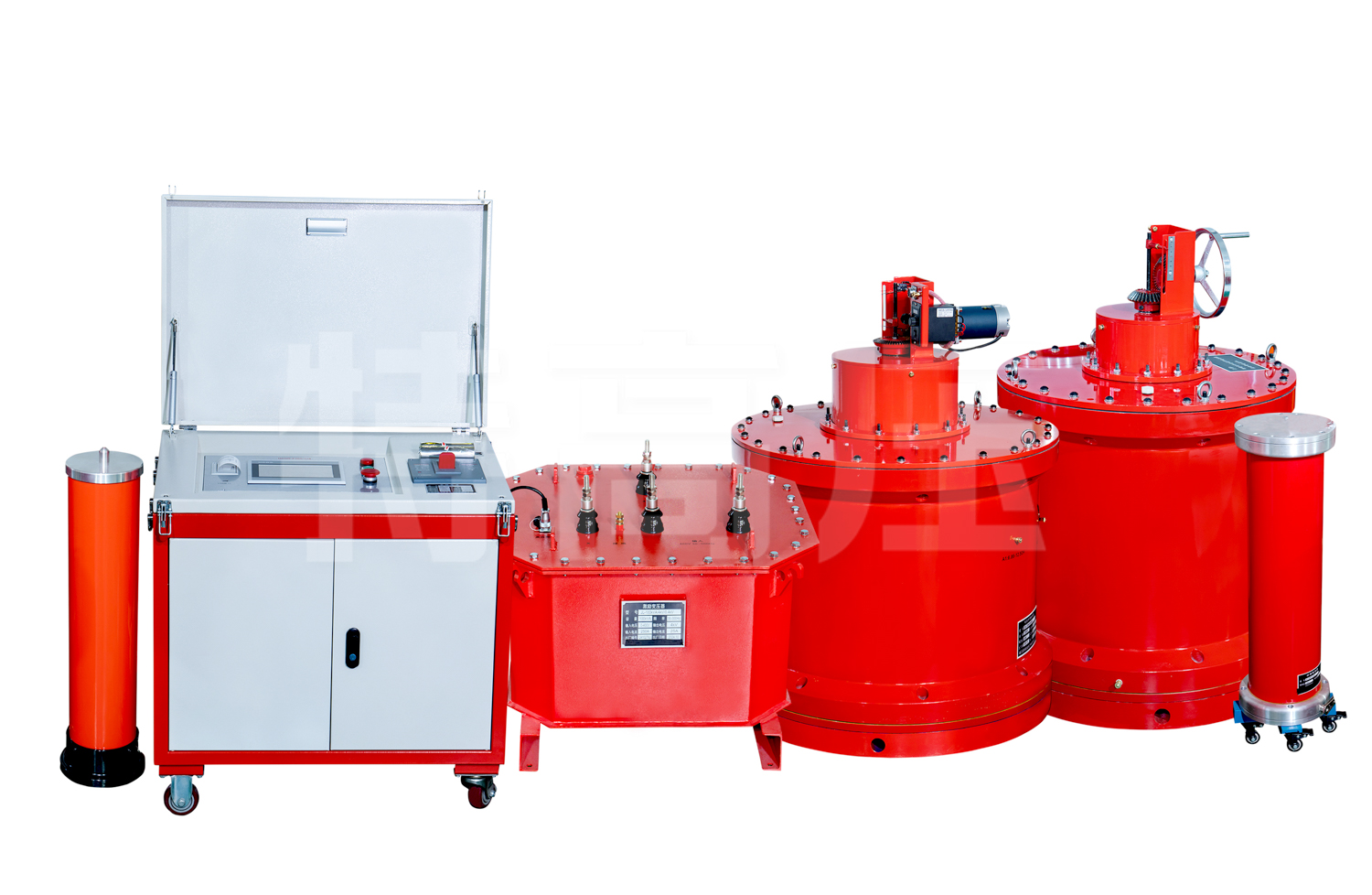

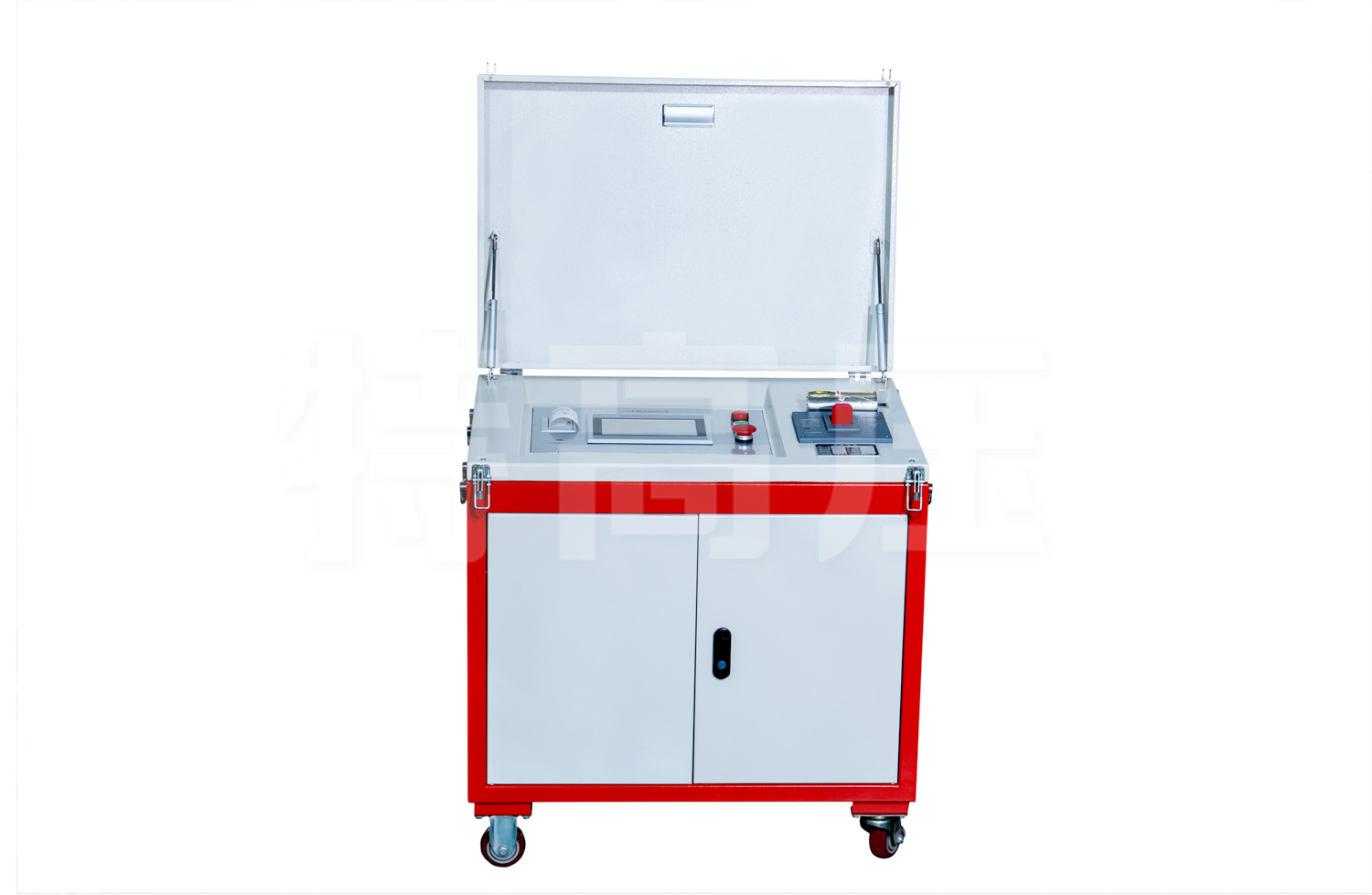

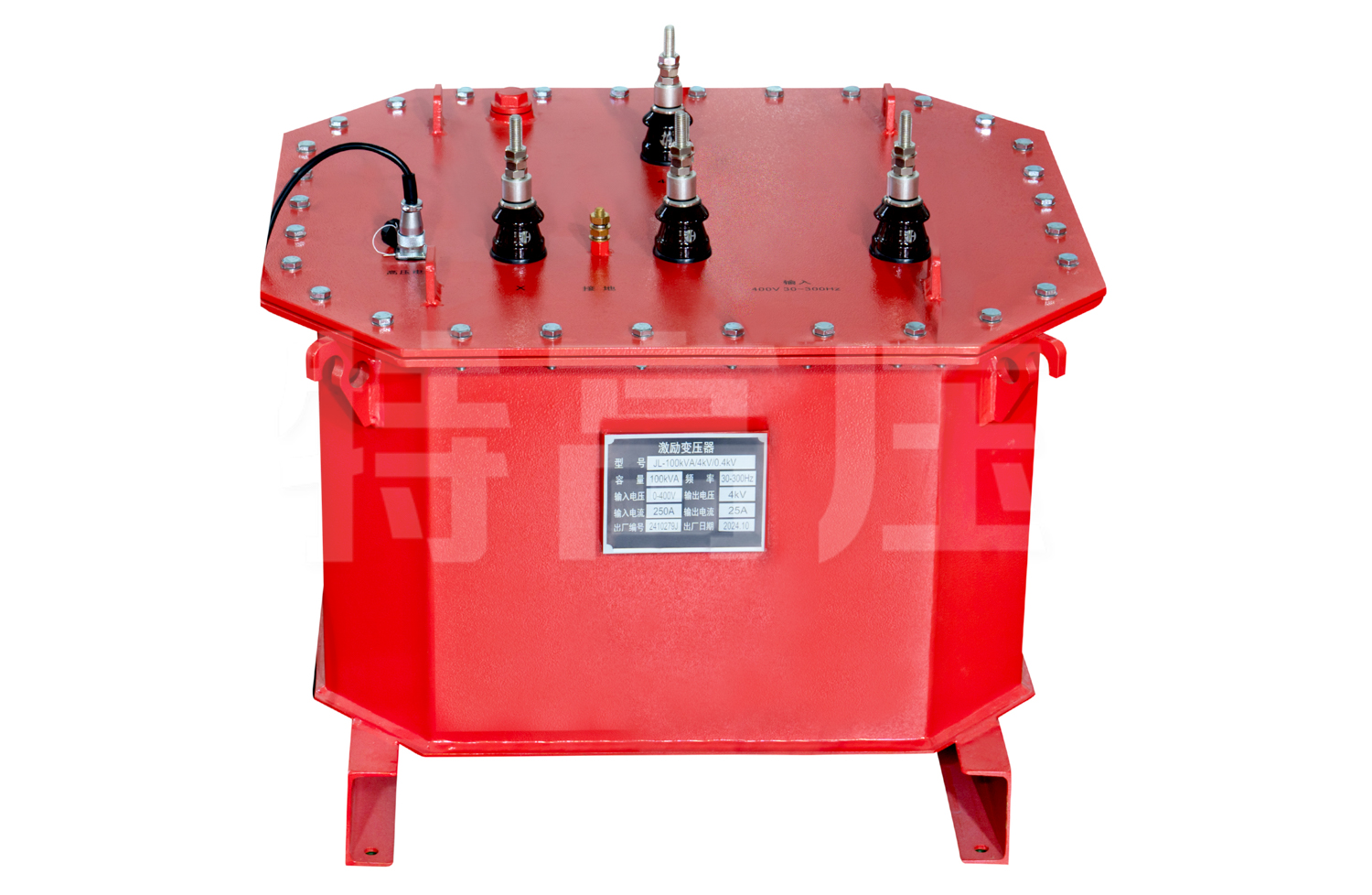

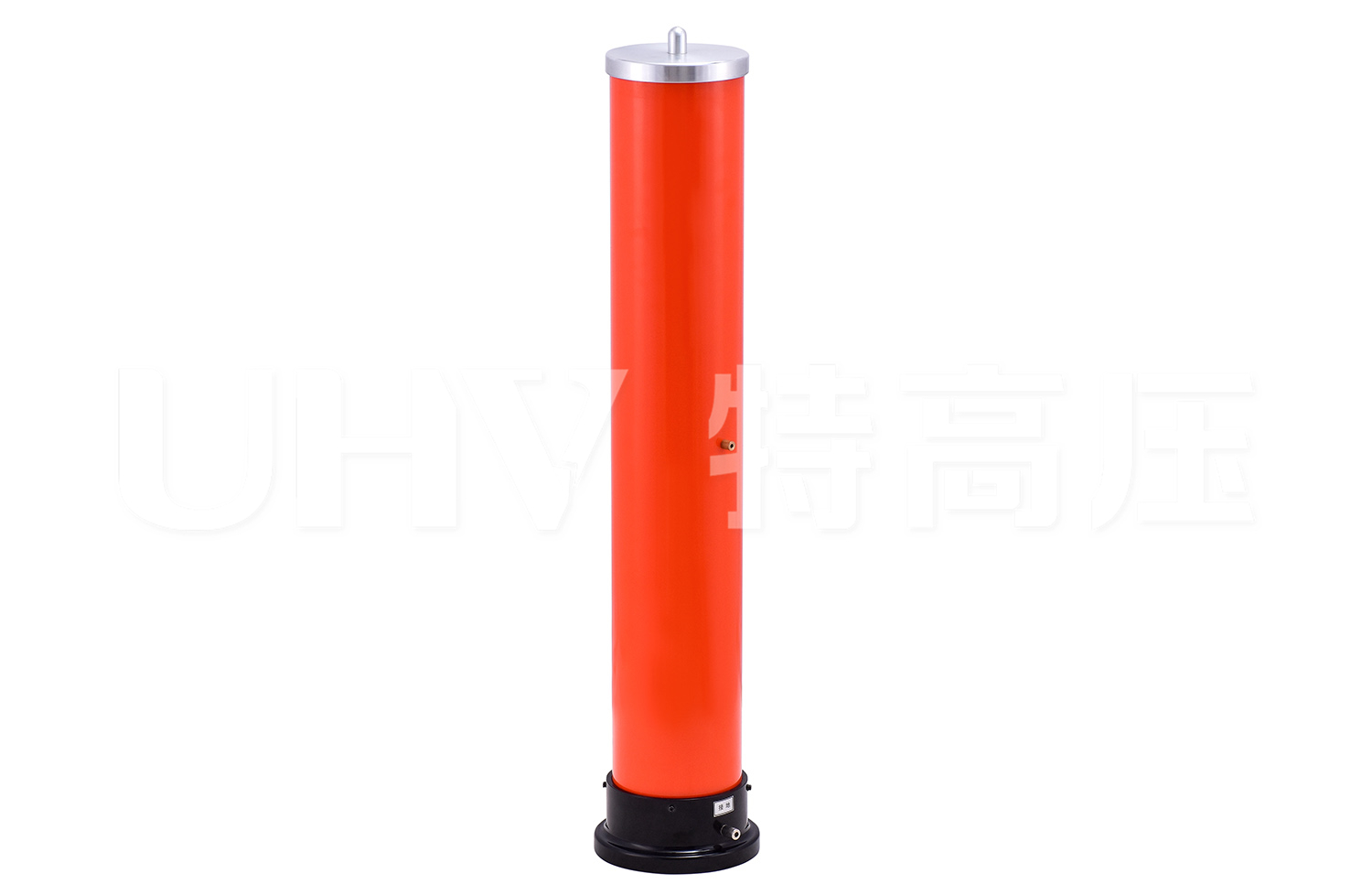

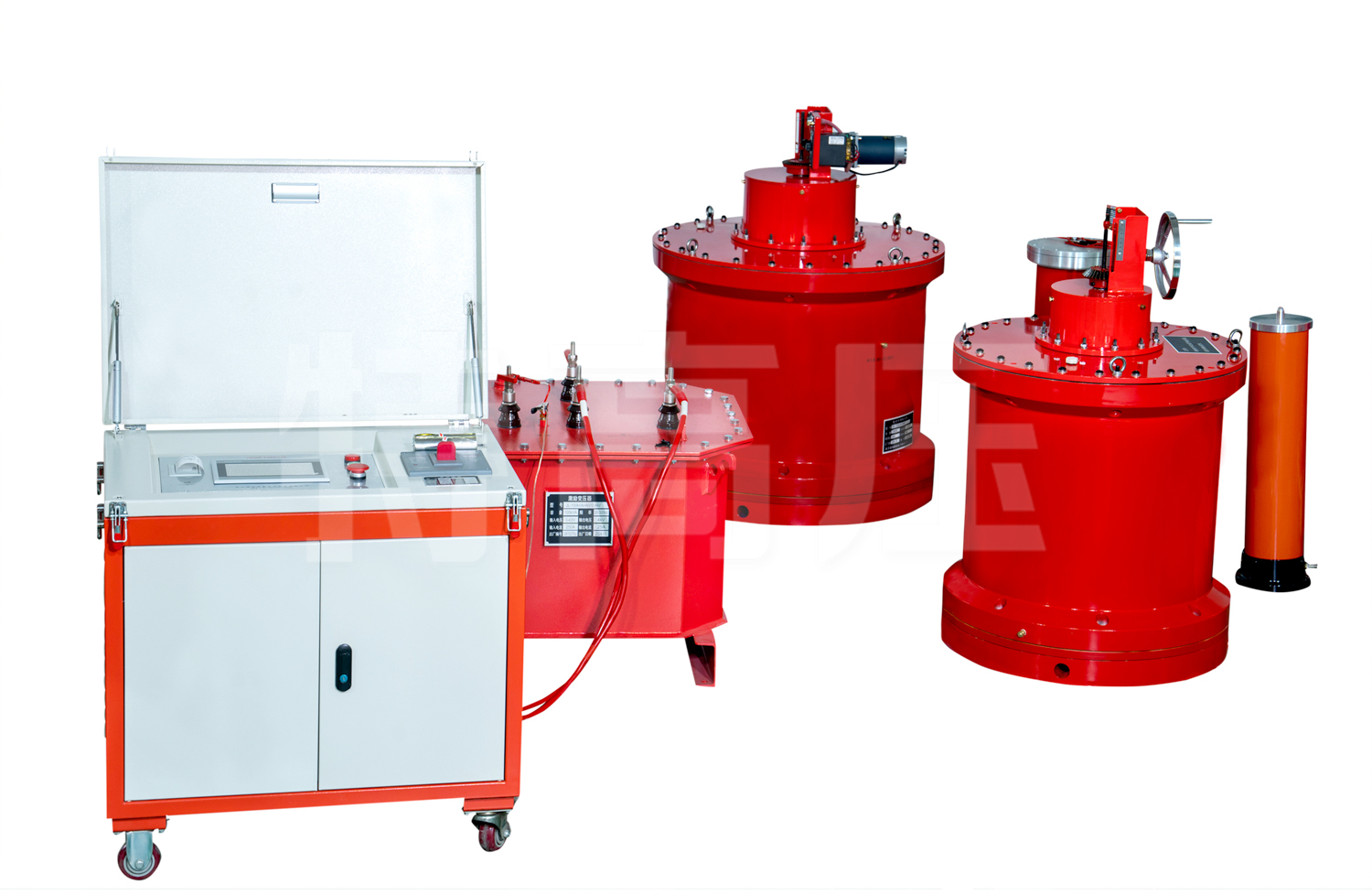

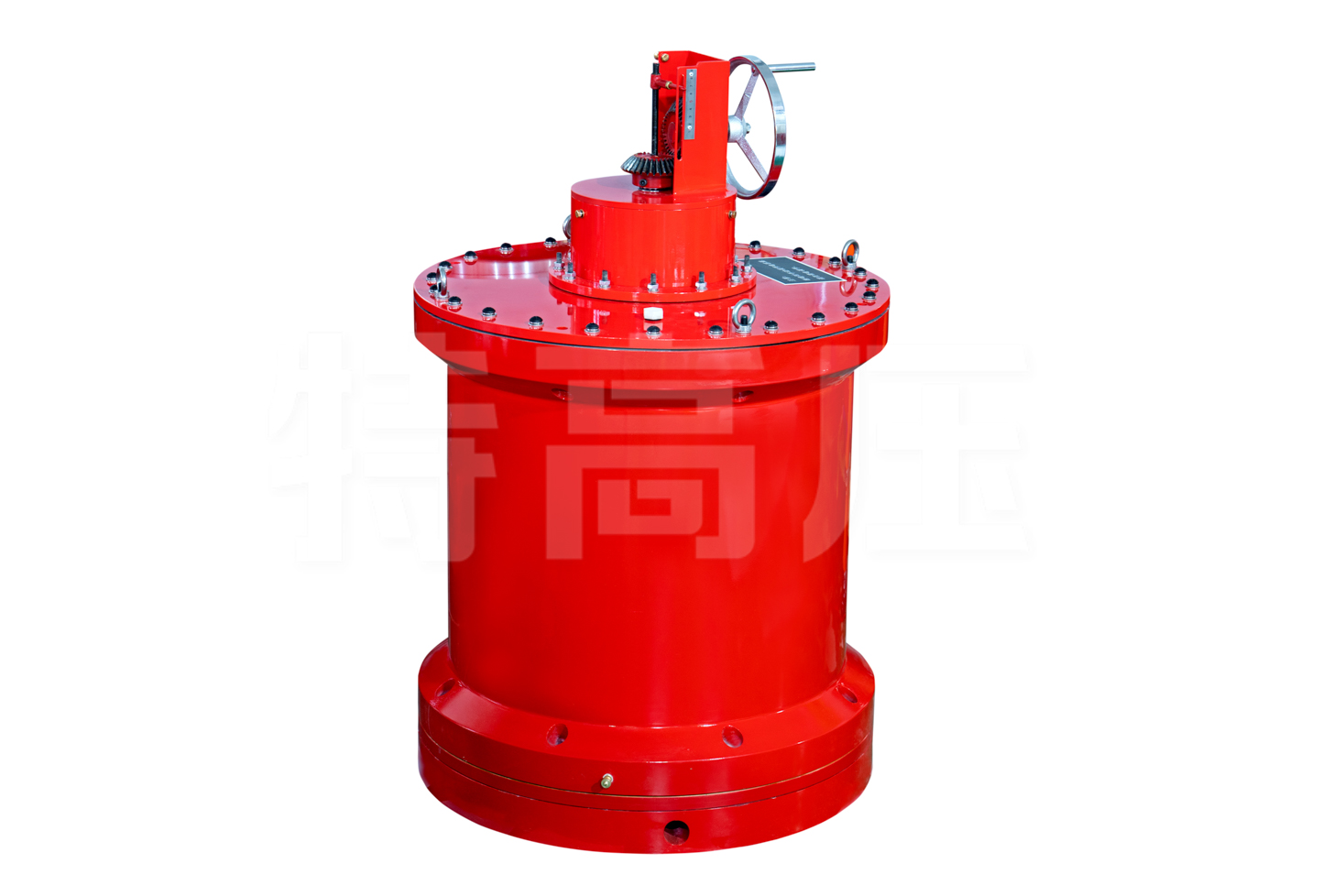

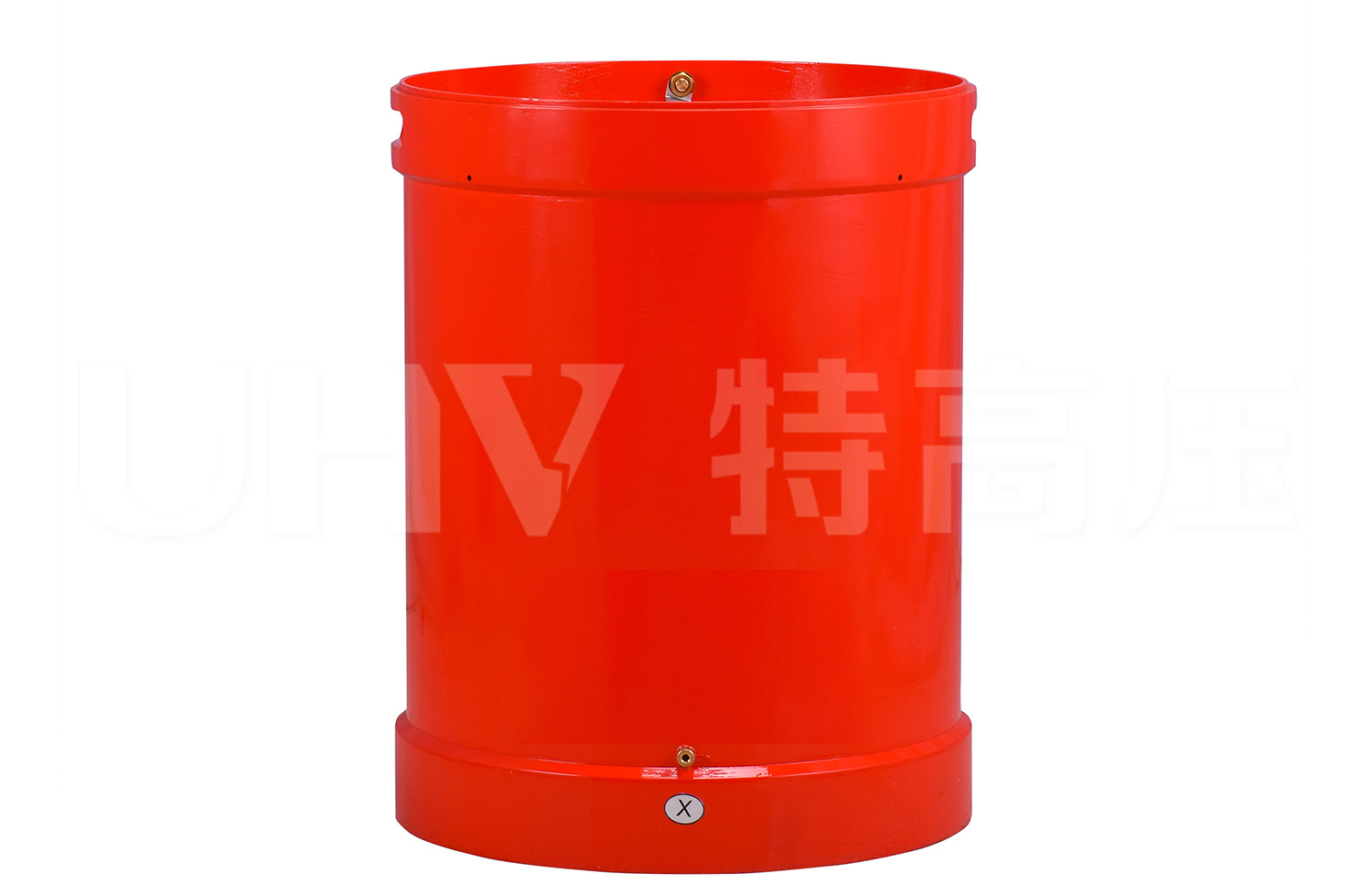

该装置主要由电源主机、激励变压器、可调电抗器、电容分压器、补偿电容器组成。
产品别称：变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、调感式变频谐振耐压装置、发电机交流耐压谐振升压装置、串联谐振装置
产品参数
橡塑电缆线路交流耐压试验电压和时间
| 额定电压 U0/U(kV) | 试验电压 时间 | 时间(min) |
| 18/30 及以下 | 2U0 | 15(或 60) |
| 21/35-64/110 | 2U0 | 60 |
| 127/220 | 1.7U0(或 1.4U0) | 60 |
| 190/330 | 1.7U0(或 1.3U0) | 60 |
| 290/500 | 1.7U0(或 1.1U0) | 60 |
交联聚乙烯电缆线路交流耐压试验电压和时间
| 额定电压 U0/U(kV) | 试验电压 | 时间(min) | |
| 新投运线路或不超过 3 年的非新 投运线路 | 非新投运线路 | ||
| 48/66 | 2u。 | 1. 6U。 | 60 |
| 64/110 | |||
| 127/220 | 1. 7U。 | 1. 36U。 | |
| 190/330 | |||
| 290/550 | |||
电力变压器交流试验电压参考表
| 系统标称电压kV | 设备最高电压kV | 交流耐受电压 kV | ||
| 油浸式电力变压器 | 干式电力变压器 | |||
| <1 | ≤1.1 | —— | 2 | |
| 3 | 3.6 | 14 | 8 | |
| 6 | 7.2 | 20 | 16 | |
| 10 | 12 | 28 | 28 | |
| 15 | 17.5 | 36 | 30 | |
| 20 | 24 | 44 | 40 | |
| 35 | 40.5 | 68 | 56 | |
| 66 | 72.5 | 112 | —— | |
| 110 | 126 | 160 | —— | |
额定电压 110(66)kV 及以上的电力变压器中性点交流耐压试验电压值(kV)
| 系统标称电压 | 设备最高电压 | 中性点接地方式 | 出厂交流耐受电压 | 交接交流耐受电压 |
| 66 | -- | -- | -- | -- |
| 110 | 126 | 不直接接地 | 95 | 76 |
| 220 | 252 | 直接接地 | 85 | 68 |
| 不直接接地 | 200 | 160 | ||
| 330 | 363 | 直接接地 | 85 | 68 |
| 不直接接地 | 230 | 184 | ||
| 500 | 550 | 直接接地 | 85 | 68 |
| 经小电阻接地 | 140 | 112 | ||
| 750 | 800 | 直接接地 | 150 | 120 |
电力变压器交流试验电压值
| 额定电压kV | 最高工作电压kV | 线端交流试验电压值kV | 中性点交流试验电压值 kV | ||
| 全部更换绕组 | 部分更换绕组或交接时 | 全部更换绕组 | 部分更换绕组或交接时 | ||
| <1 | ≤1 | 3 | 2.5 | 3 | 2.5 |
| 3 | 3.5 | 18 | 15 | 18 | 15 |
| 6 | 6.9 | 25 | 21 | 25 | 21 |
| 10 | 11.5 | 35 | 30 | 35 | 30 |
| 15 | 17.5 | 45 | 38 | 45 | 38 |
| 20 | 23.0 | 55 | 47 | 55 | 47 |
| 35 | 40.5 | 85 | 72 | 85 | 72 |
| 66 | 72.5 | 140 | 120 | 140 | 120 |
| 110 | 126.0 | 200 | 170（195） | 95 | 80 |
| 220 | 252.0 | 360 | 306 | 85 | 72 |
| 395 | 336 | （200） | （170） | ||
| 330 | 363.0 | 460 | 391 | 85 | 72 |
| 510 | 434 | 230 | 195 | ||
| 500 | 550.0 | 630 | 536 | 85 | 72 |
| 680 | 578 | 140 | 120 | ||
定子绕组交流耐压试验电压
| 容量(kW) | 额定电压(V) | 试验电压(V) |
| 10000 以下 | 36 以上 | (1000+2Un)*0.8，最低为 1200 |
| 10000 及以上 | 24000 以下 | (1000+2Un)*0.8 |
| 10000 及以上 | 24000 及以上 | 与厂家协商 |
定子绕组交流耐压试验
| 定子绕组交流耐压试验 |
1)大修前2) 更换绕组后 |
1)全部更换定子绕组并修好后的试验电压如下: |
1)应在停机后清除污秽前热状态下进行。处于备用状态时，可在冷状态下进行。氢冷发电机试验条件同本表序号3的说明1) 2)水内冷电机一般应在通水的情况下进行试验，进口机组按厂家规定，水质要求同本表序号3说明 5) 3)有条件时，可采用超低频(0.1Hz)耐压，试验电压峰值为工频试验电压峰值的1.2 倍 4)全部或局部更换定子绕组的工艺过程中的试验电压请参考相关资料 |
||
|
容量 kW 或 kVA |
额定电压 Un V |
试验电压 V |
|||
| 小于10000 | 36 以上 | 2 Un +1000 但 最低为1500 | |||
| 10000 及以上 | 6000 以下 | 2.5Un | |||
| 6000~ 18000 | 2 Un +3000 | ||||
| 18000 以上 | 按专门协议 | ||||
| 2)大修前或局部更换定子绕组并 修好后试验电压为: | |||||
| 运行20年及以下者 | 1.5Un | ||||
| 运行20年以上与架空线路直接连接者 | 1.5Un | ||||
| 运行 20 年以上不与架空线路直接连接者 | (1.3~1.5) Un | ||||
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-8855-448
产品特征
-
1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的 1/Q。
-
2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振励磁电源只需试验容量的 1/Q，使得系统重量和体积大大减少，一般为普通试验装置的 1/10-1/30。
-
3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
-
4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的 1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的隐患。
-
5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
