该仪器适用于高压产品的型式试验、开关及其它高压电器局部放电的定量测试
参考标准：IEC60270、GB/T7354-2018
- 数字式局部放电检测仪采用一体机设计，操作便捷
- 可完成测量和记录局部放电（PD）以及交流测试电压
- 开关及其它高压电器局部放电的定量测试
注：关于产品购买、技术维护等服务，欢迎致电!

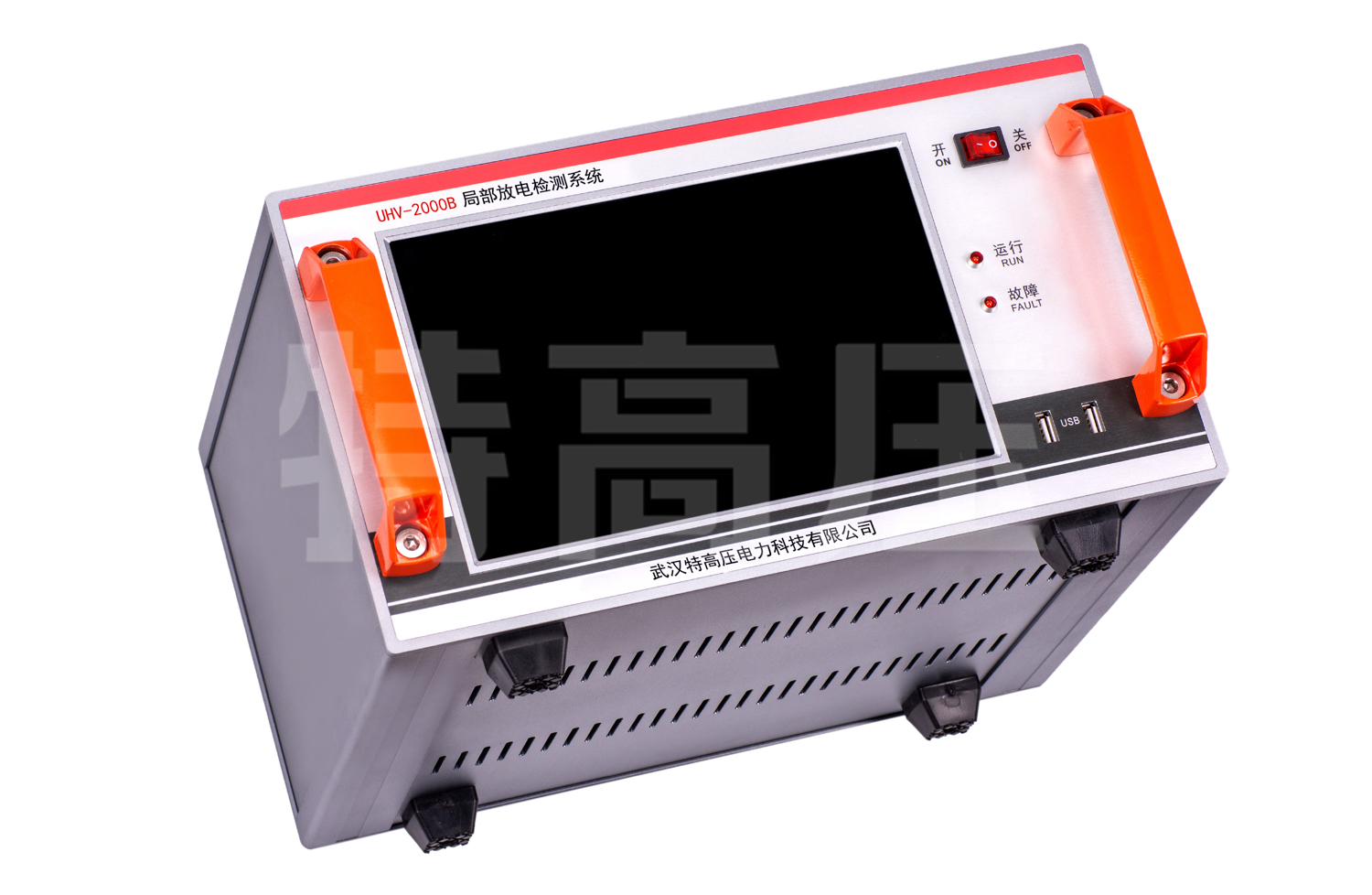

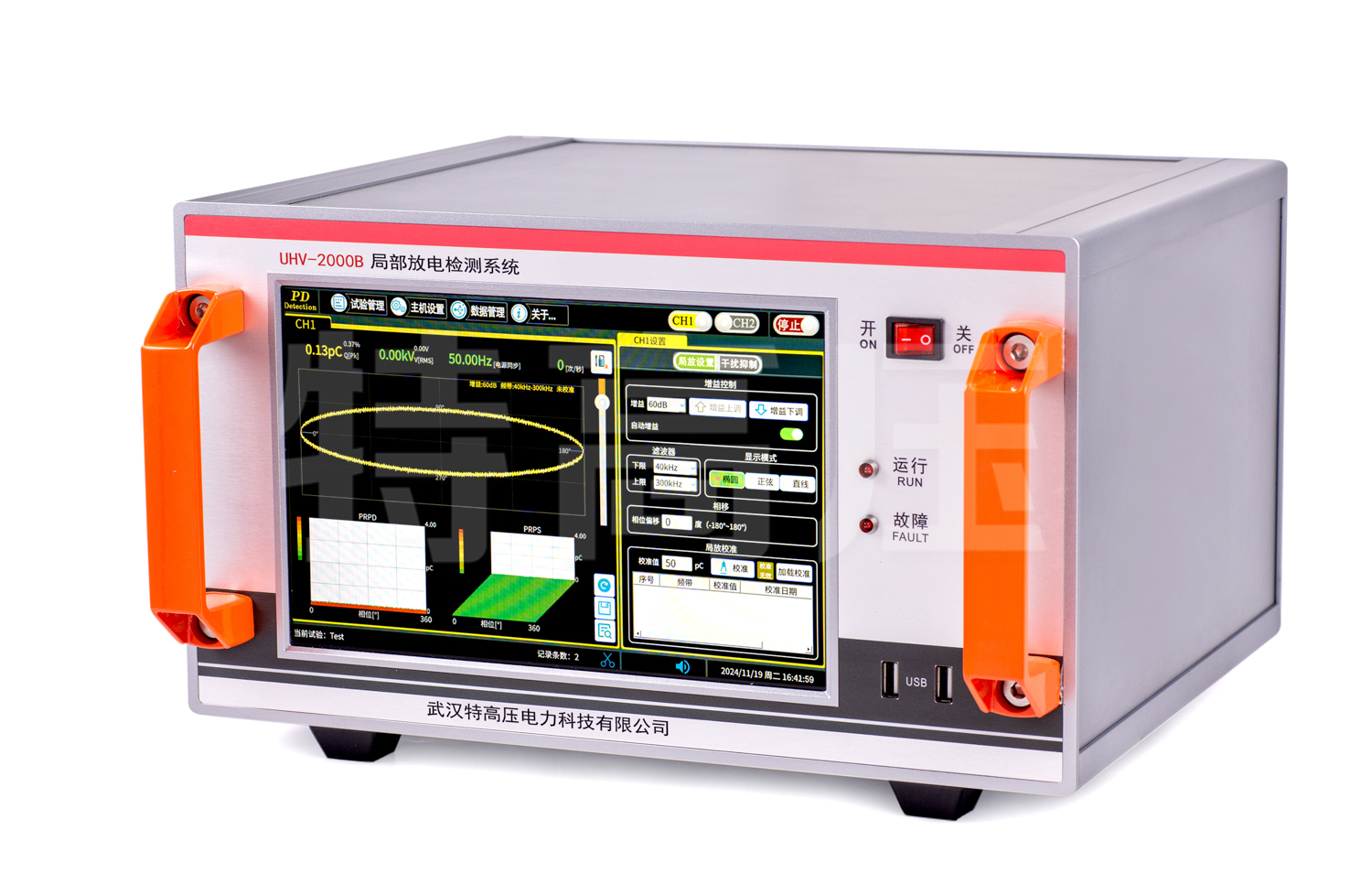

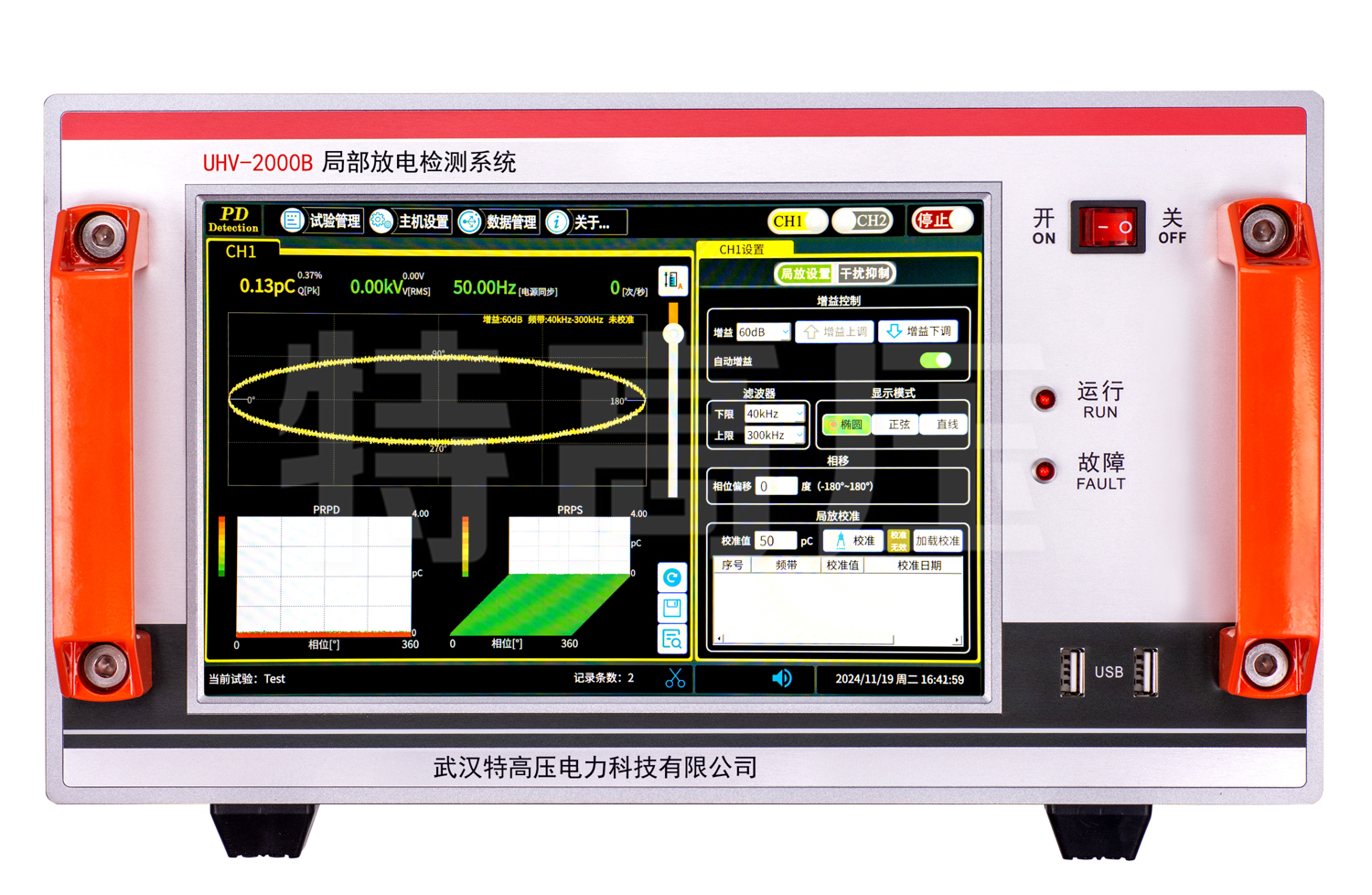

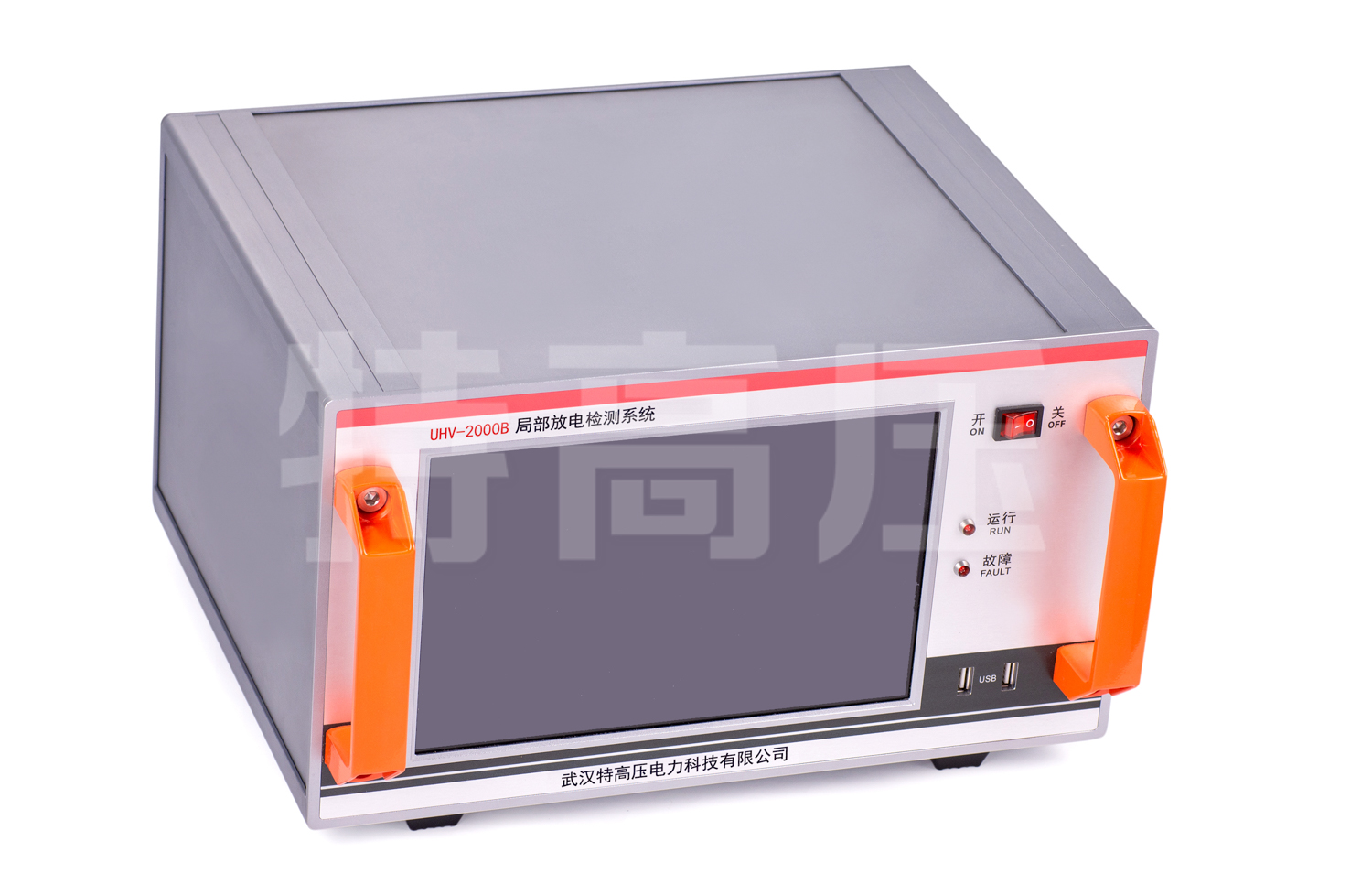

数字式局部放电检测仪采用一体机设计，操作便捷。该仪器适用于高压产品的型式试验、出厂试验、交接试验，可完成电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。数字式局部放电检测仪满足IEC60270、GB/T7354-2018标准，可完成测量和记录局部放电（PD）以及交流测试电压。
产品别称：局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统
产品参数
技术参数
| 局放测量通道数量 | 3通道 |
| 输入阻抗 | 50Ω |
| 模拟滤波器（-6dB） | 满足IEC60270、GB/T7354-2018标准 |
| 下限频率fL：10kHz、20kHz、40kHz、60kHz、80kHz可选 | |
| 上限频率fU：100kHz、200kHz、300kHz、400kHz、500kHz、1MHz可选 | |
| 检测灵敏 | <1pC(CA=10nF/CK=1nF) |
| <0.1pC(CA=1nF/CK=1nF) | |
| 采样精度 | 14bit |
| 采样率 | 60MHz |
| 增益调节范围 | 60dB、40dB、20dB、0dB、-20dB、-40dB自动或手动可调 |
| 可测试品电容量范围 | 6pF~250μF |
| 线性度误差 | <±3% |
| 电压测量系统 | |
| 电压输入范围 | 5~230VAC (RMS) |
| 线性度误差 | <±3% |
| 频率范围 | 10~450Hz |
| 同步方式 | 电源同步或电压输入同步自动切换 |
| 同步精度 | <1° |

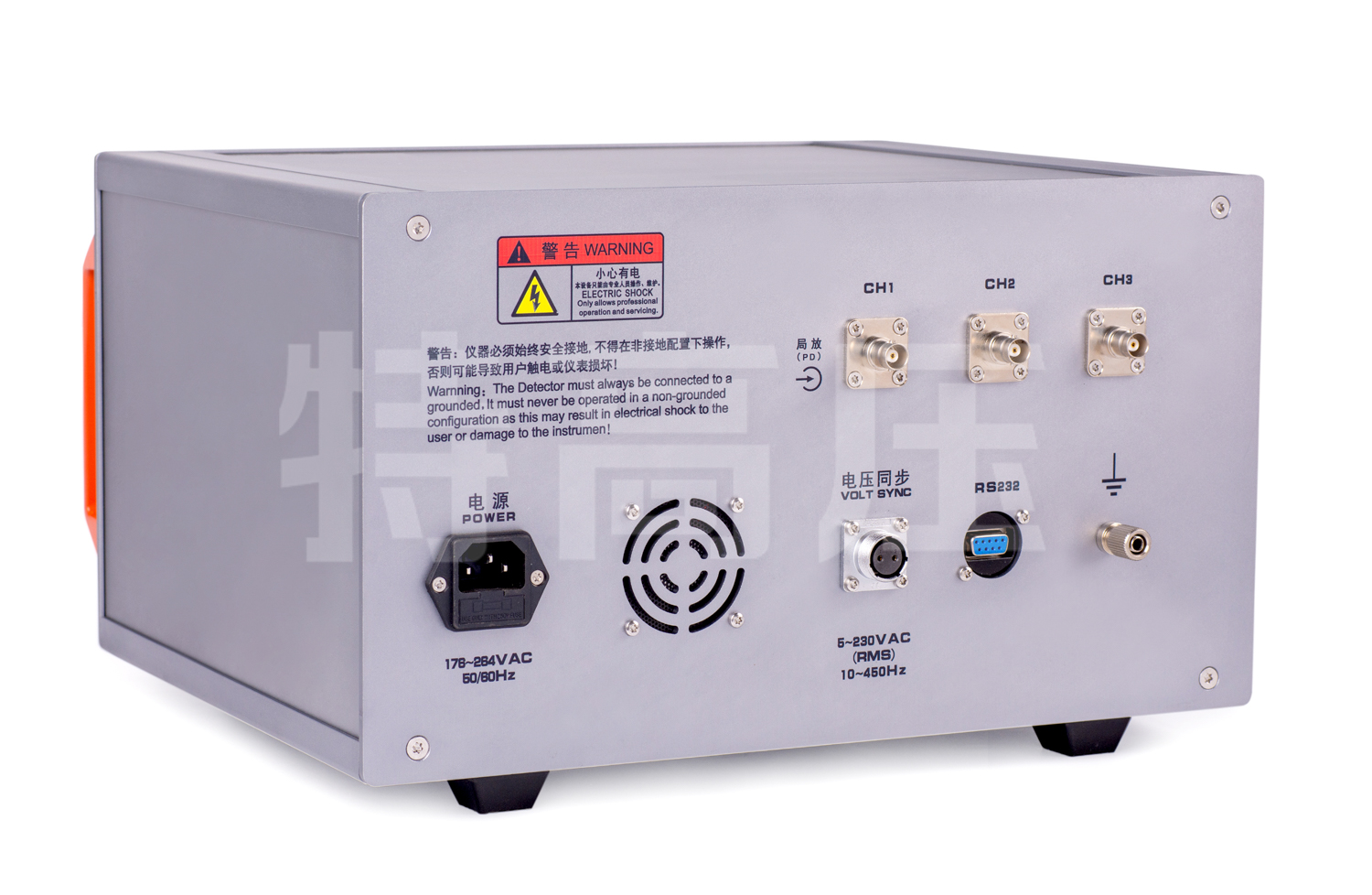

| 接口 | |
| 局放输入 | 3×BNC |
| 电压输入 | 1×航空插头 |
| 通讯接口 | 1×RS232 |
| 主机参数 | |
| 操作系统 | Linux操作系统 |
| 存储 | 8G及以上/td> |
| 电源 | 176~264 VAC，50/60Hz |
| 电源保险 | 250V T 5A |
| 操作温度 | -10°C~50°C |
| 贮存温度 | -40°C ~60°C |
| 相对湿度 | 5%~95%，无冷凝 |
| 外观尺寸 | 355mm×282mm×200mm（宽×深×高） |
| 自身重量 | 11kg |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-8855-448
产品特征
- 1、数字式局部放电检测仪采用一体机设计，操作便捷。
- 2、该仪器适用于高压产品的型式试验、出厂试验、交接试验，可完成电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。
- 3、数字式局部放电检测仪满足IEC60270、GB/T7354-2018标准，可完成测量和记录局部放电（PD）以及交流测试电压。
产品视频
产品图集
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
