用于高电压、大容量的GIS、GIL电力设备的绝缘耐压试验、局部放电试验以及GIS互感器的精度试验
参考标准：DL417-91、JB/T9641-1999、GB1094.1～1094.5-85、GB6451.1～6451.5-86
- 所有高压部件均封装在一个屏蔽的空间内
- 集成的高压隔离开关实现了设备的一机多用功能
- 能够承受长途运输的压力
注：关于产品购买、技术维护等服务，欢迎致电!

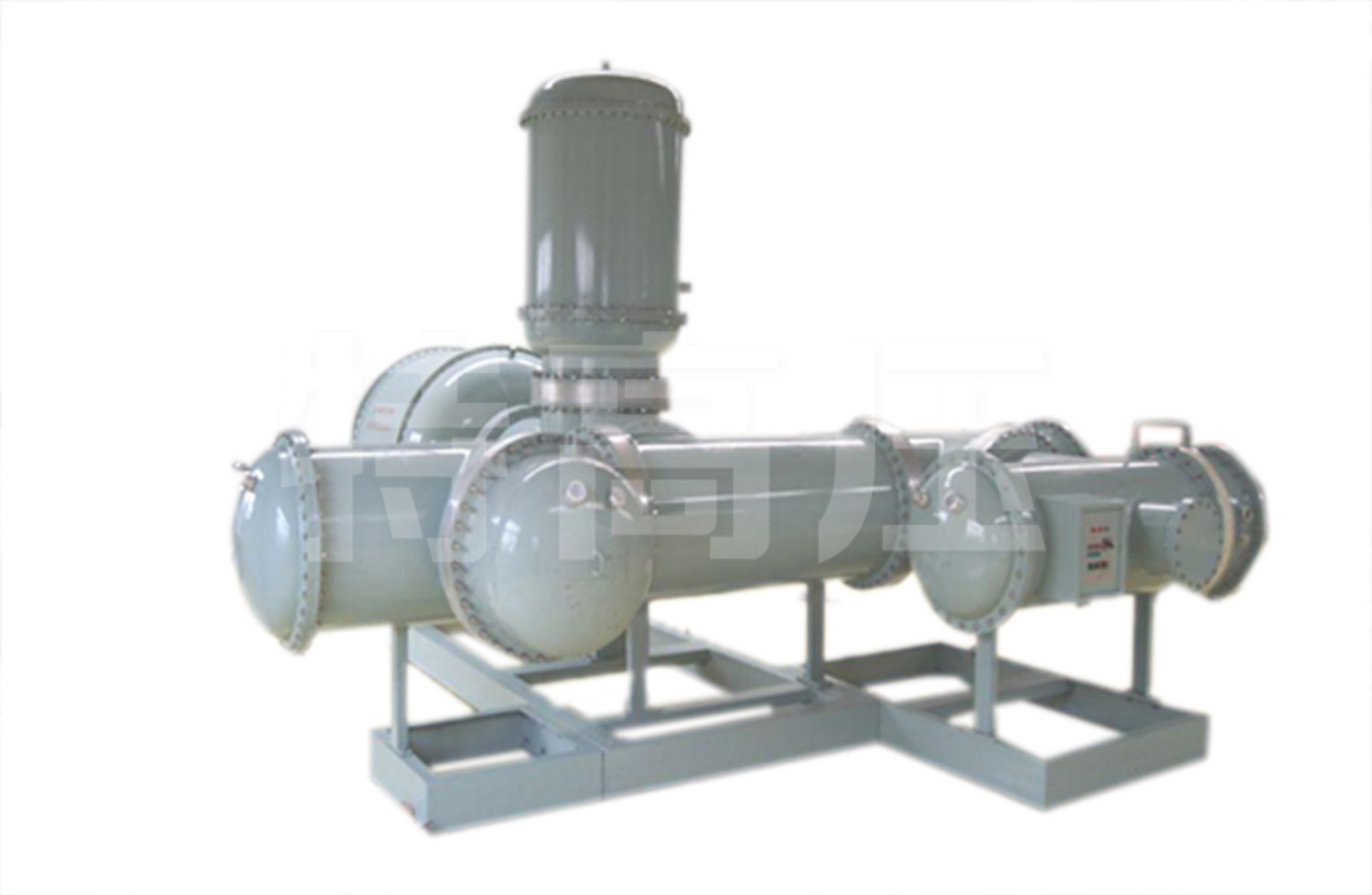

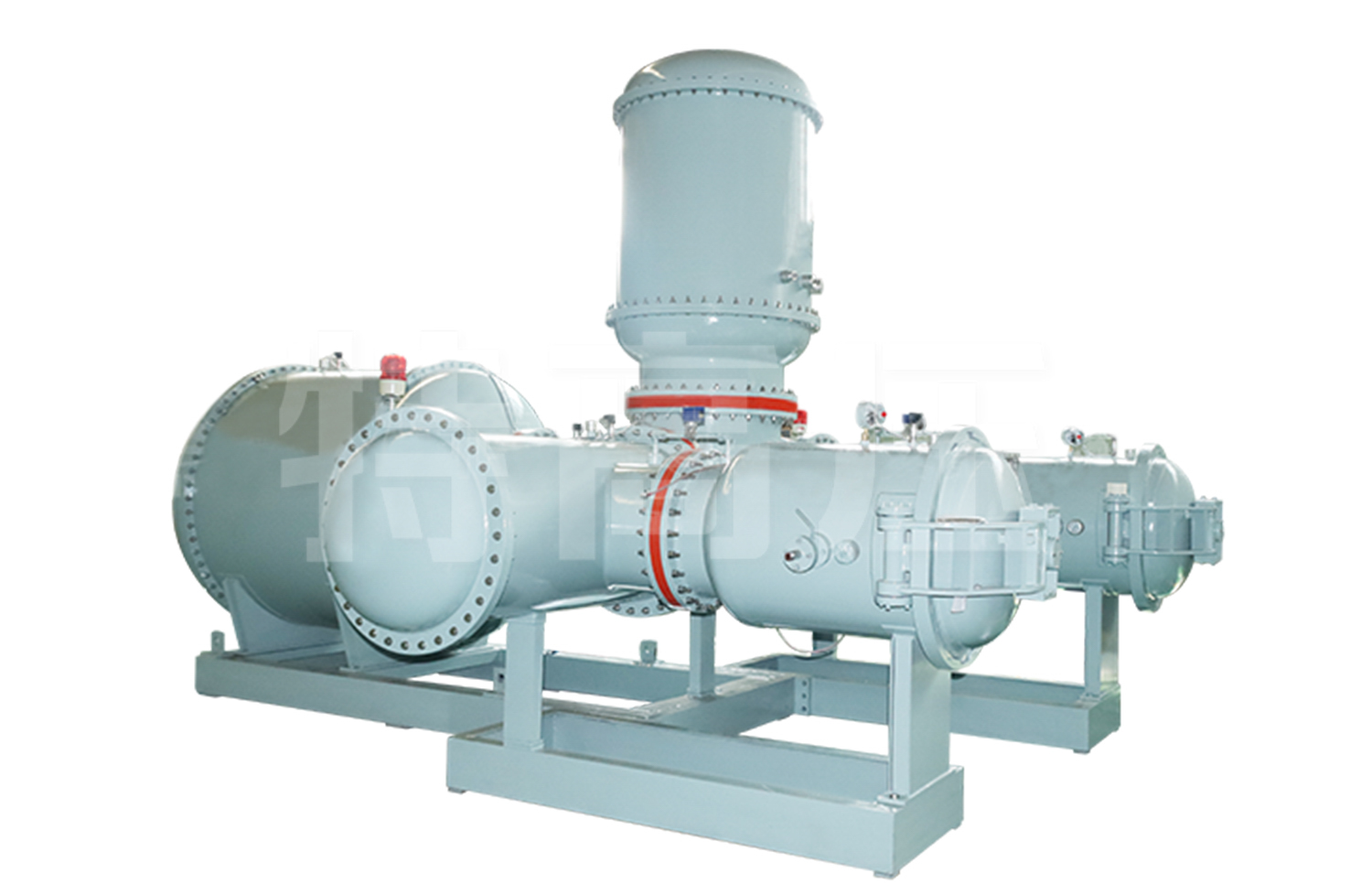

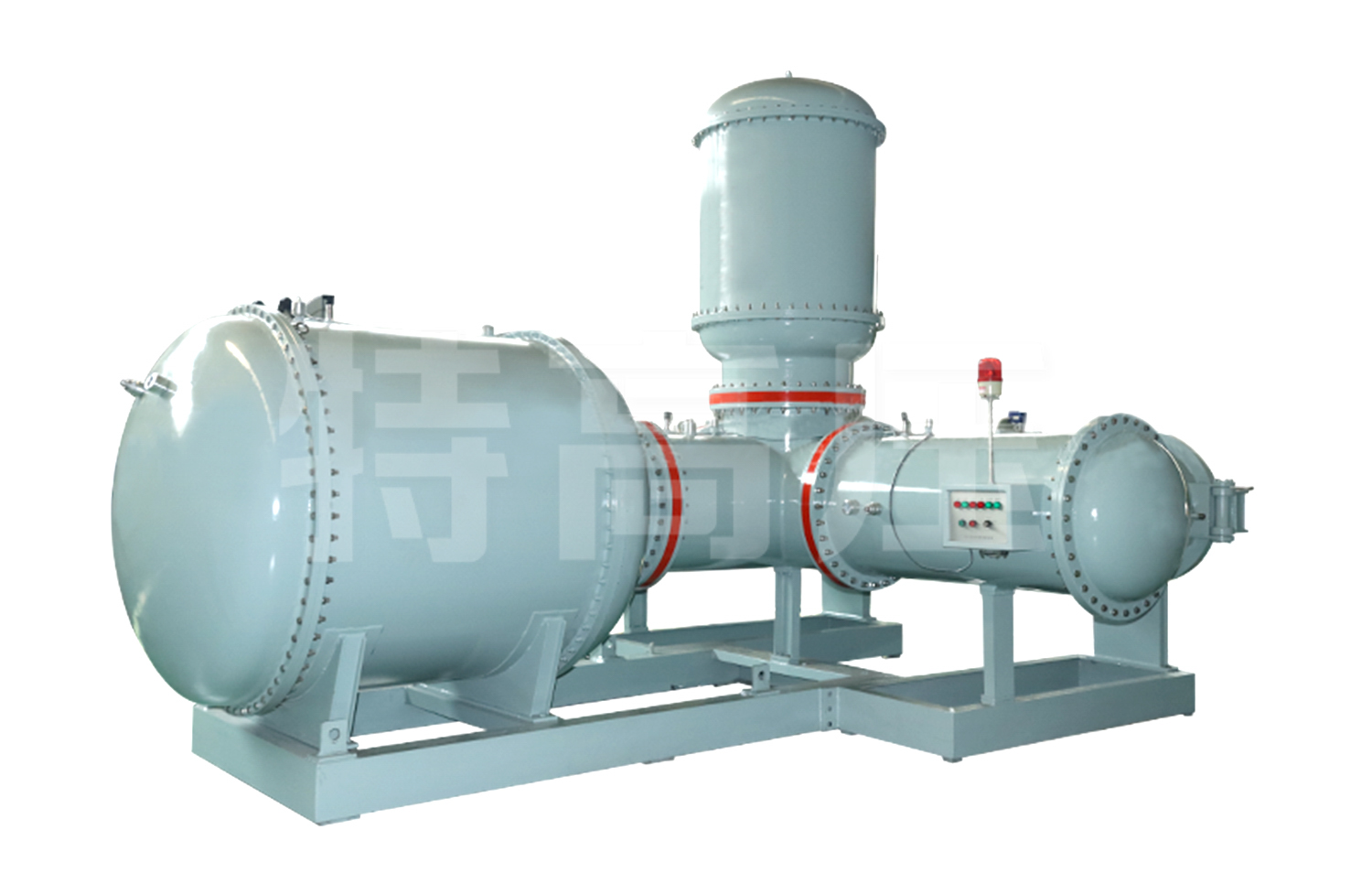

充气式无局放试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对充气式无局放试验变压器的电压等级的要求也越来越高，而油绝缘充气式无局放试验变压器在体积上和重量上越来越不能满足现场工作的要求。随着我国基础科学研究的进步，新材料，新工艺的应用，把新的绝缘介质六氟化硫气体（SF6）推向了电力设备应用领域。由于六氟化硫气体良好的绝缘性能和灭弧性能，及不燃烧性，使得它作为新的绝缘介质得以广泛应用电力系统。
我厂经过多年的努力，研究成功了充气式超轻型充气式无局放试验变压器，本产品与油浸式充气式无局放试验变压器相比具有体积小、重量轻、无油污染、不受气候变化的影响，电晕极小等优点，单台电压可达 300KV。
产品别称：UHVQW系列 高压充气式无局放试验系统、高压充气式无局放试验系统
产品参数
技术参数
| 输入电压 V | 200 | 200 | 400 | 400 | 400 | 400 |
| 输出电压 KV | 50 | 100 | 150 | 200 | 250 | 300 |
| 阻抗电压 % | ≤8 | ≤6 | ≤5 | ≤5 | ≤5 | ≤5 |
| 空载电流 % | ≤6 | ≤6 | ≤5 | ≤5 | ≤5 | ≤5 |
| 波形畸变 % | <3 | <3 | <3 | <3 | <3 | <3 |
| 额定容量 | 50kVA | |||||
| 低压电流 | 0～116.3A | |||||
| 低压电压 | 0～430V | |||||
| 高压电压 | 0～100kV | |||||
| 高压电流 | 0～0.5A | |||||
| 仪表电压 | 0～100V | |||||
| 电压测量表头精度 | 00.5 ％FS ±3 字 | |||||
| 电流测量表头精度 | 0.5 ％FS ±3 字 字 | |||||
| 整体精度 | 4% | |||||
| 计时长度 | 0 ～ 999.9 M(特殊模式可用于长时间工作) | |||||
| 电源电压 | AC380V ±10%；50Hz±2 Hz | |||||
| 使用环境 | 环境温度 0～50 ℃ | |||||
| 相对湿度 | ≤85%RH | |||||
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-8855-448
产品特征

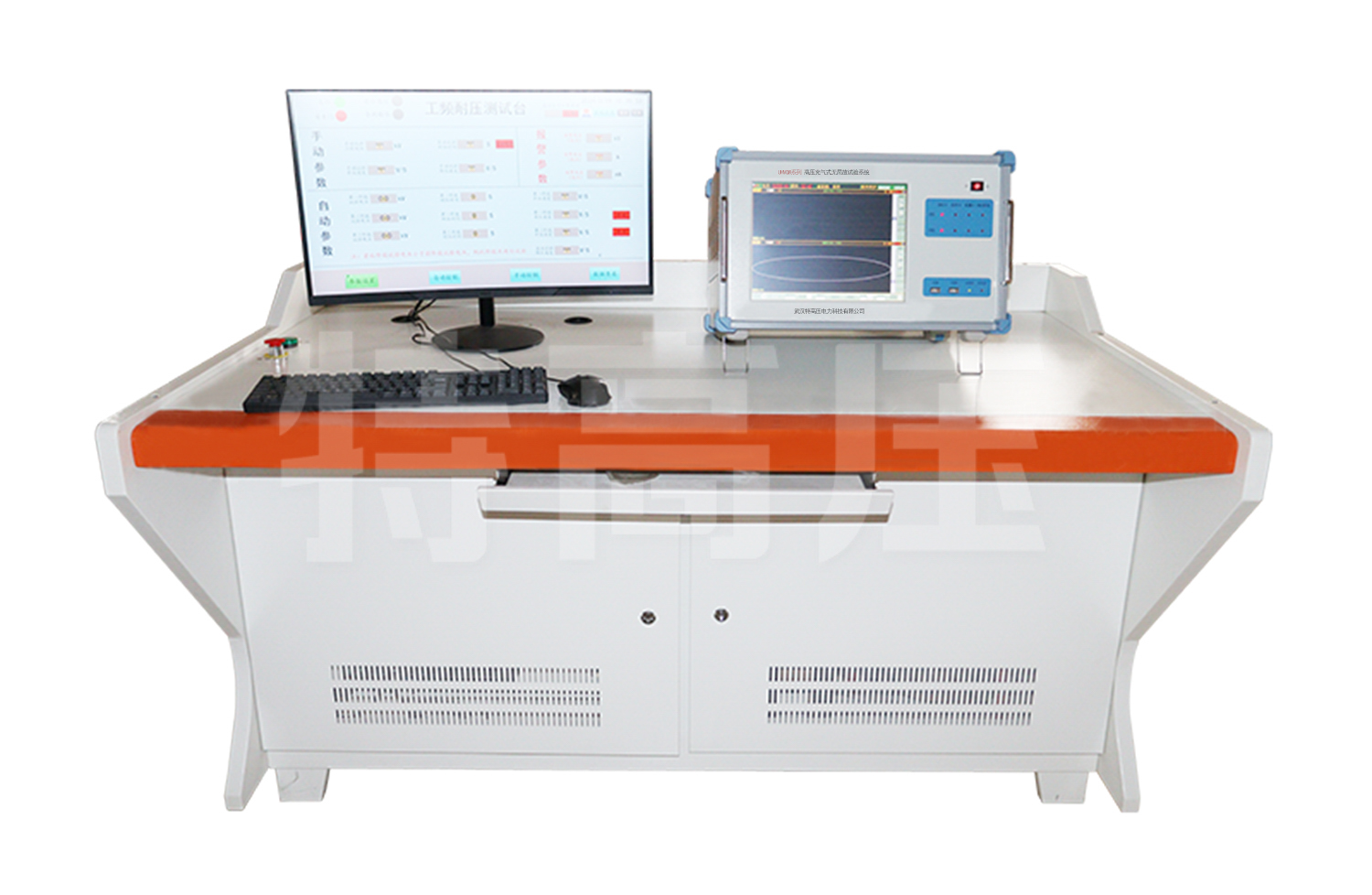

- 1、电压、电流、时间、状态信息及提示信息等数据 10 寸大屏液晶显示，读数清晰观；
- 2、全中文界面，操作简单明了，可适应多种应用场合；
- 3、 触摸式操作，所有功能均可通过提前预设，提高了产品的安全性、可靠性；
- 4、状态提醒功能，全中文引导式操作；
- 5、报警功能，合闸报警，5 秒钟蜂鸣报警提示；电压信号采集异常，蜂鸣报警；
- 6、急停功能，自动控制时，此功能可做到在任意点实现升压或降压的急停；
- 7、自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，设备自动降压，自动回到零位；
- 8、手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由触摸键控制，设备自动判断上/下限位，高压过电压、低压电流保护高压过电流保护；
- 9、采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。
- 10、本仪器具有单台操作或多台操作转换功能。
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
