用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验，检验绝缘性能
执行标准：DL/T 848.5-2004
- 采用恒流充电自动控制技术
- 调波方便，操作简单，同步性能好，动作可靠
- 回路电感小、负载能力大
注：关于产品购买、技术维护等服务，欢迎致电!

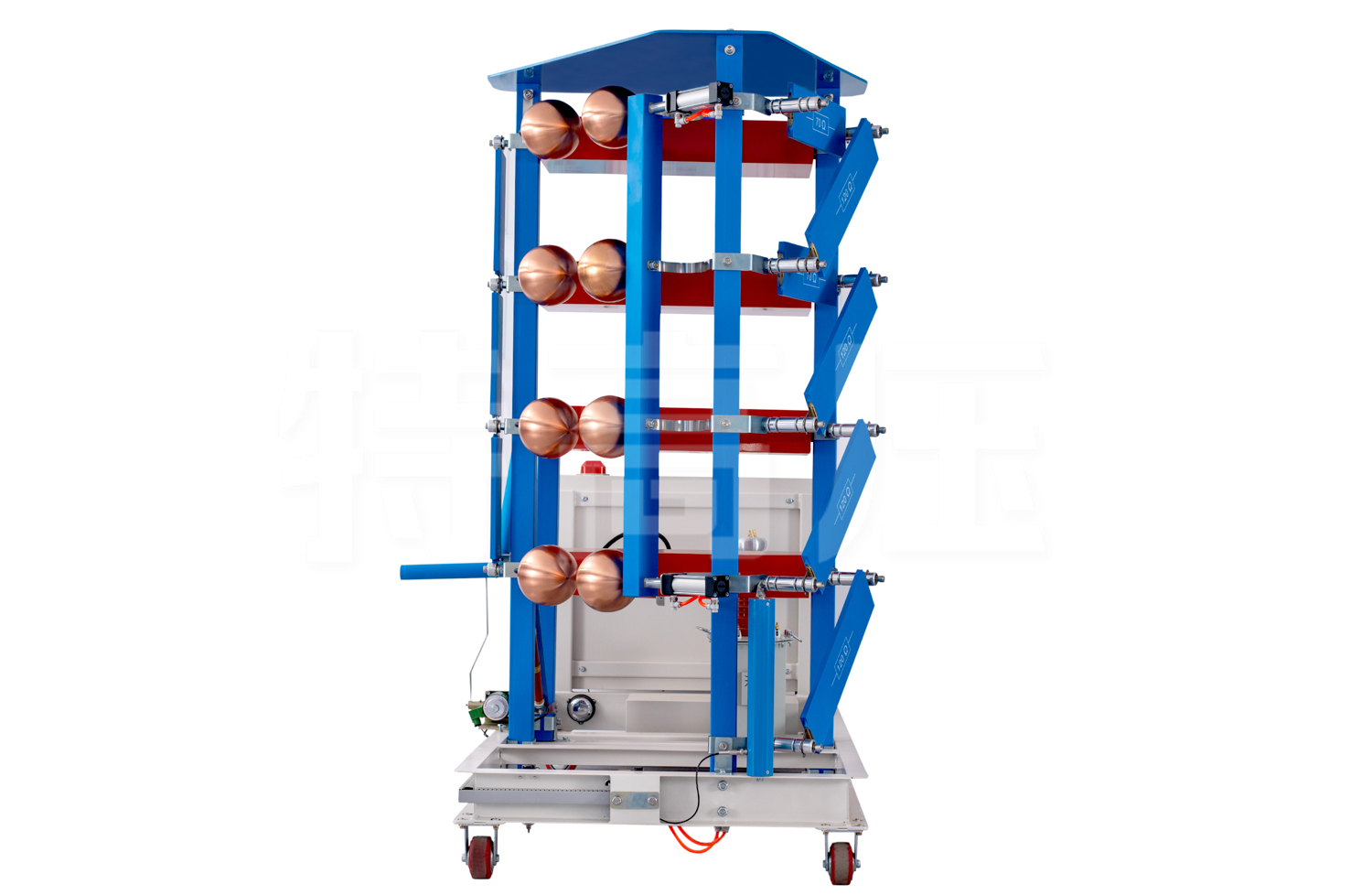

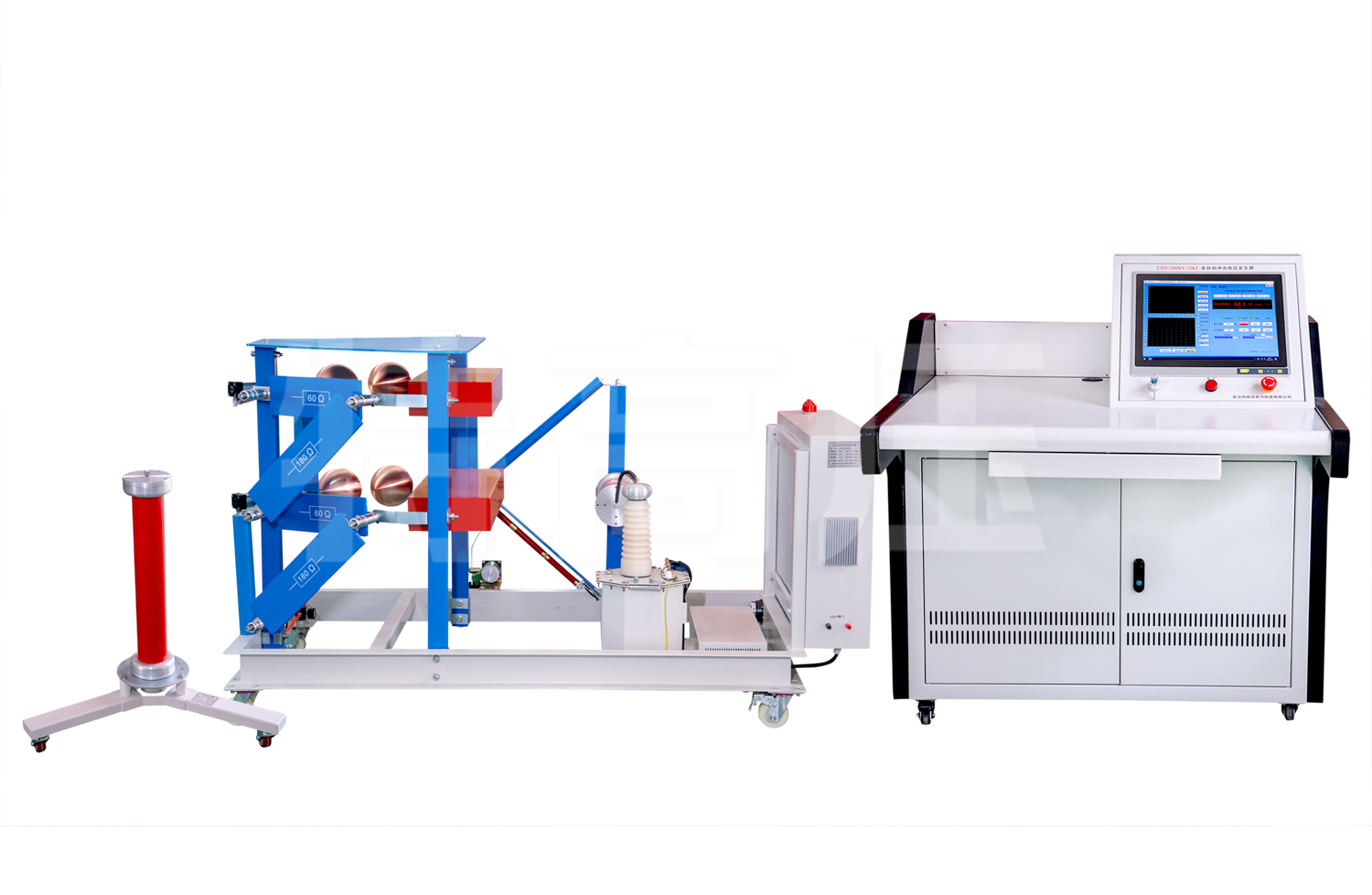

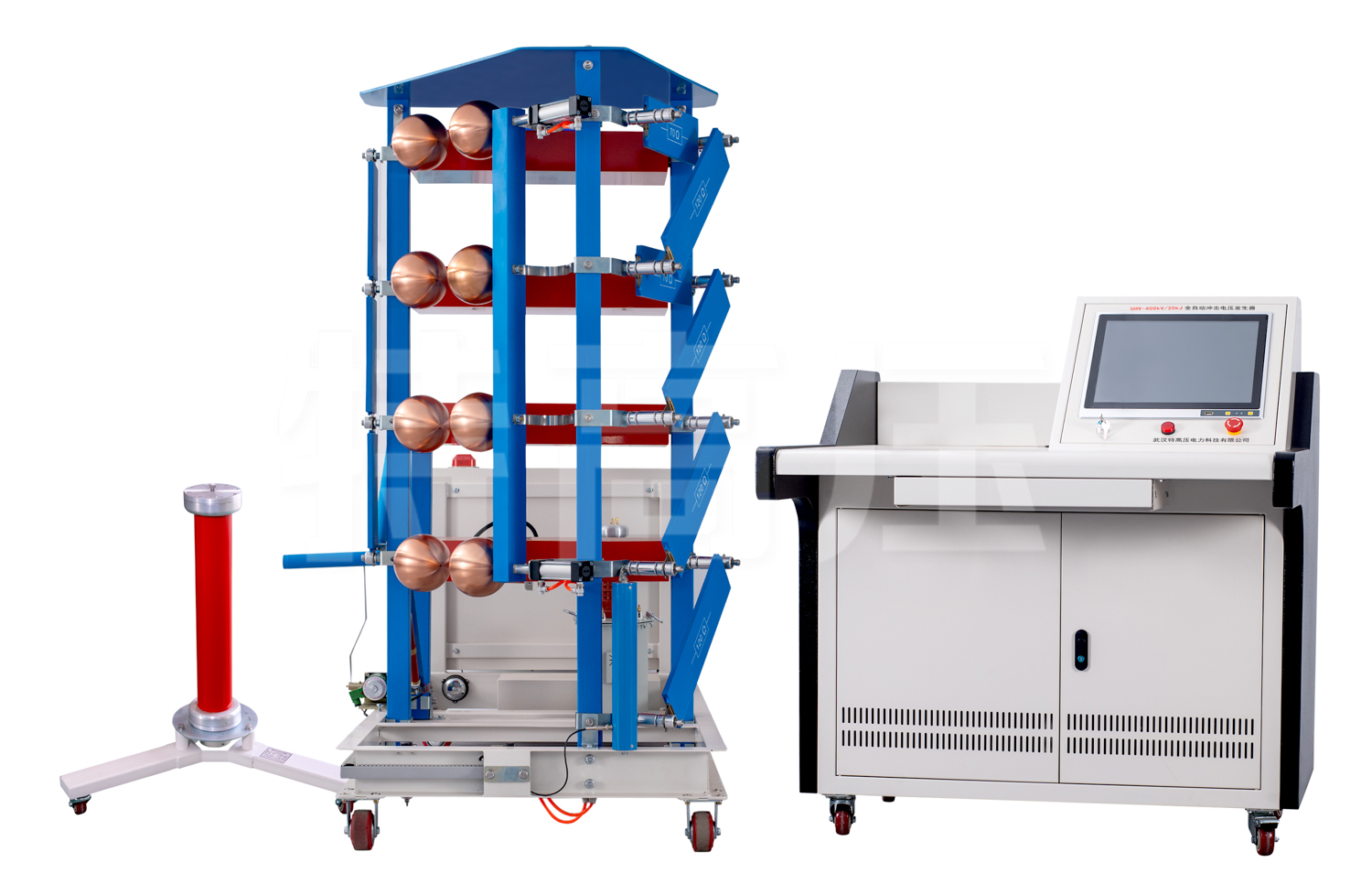

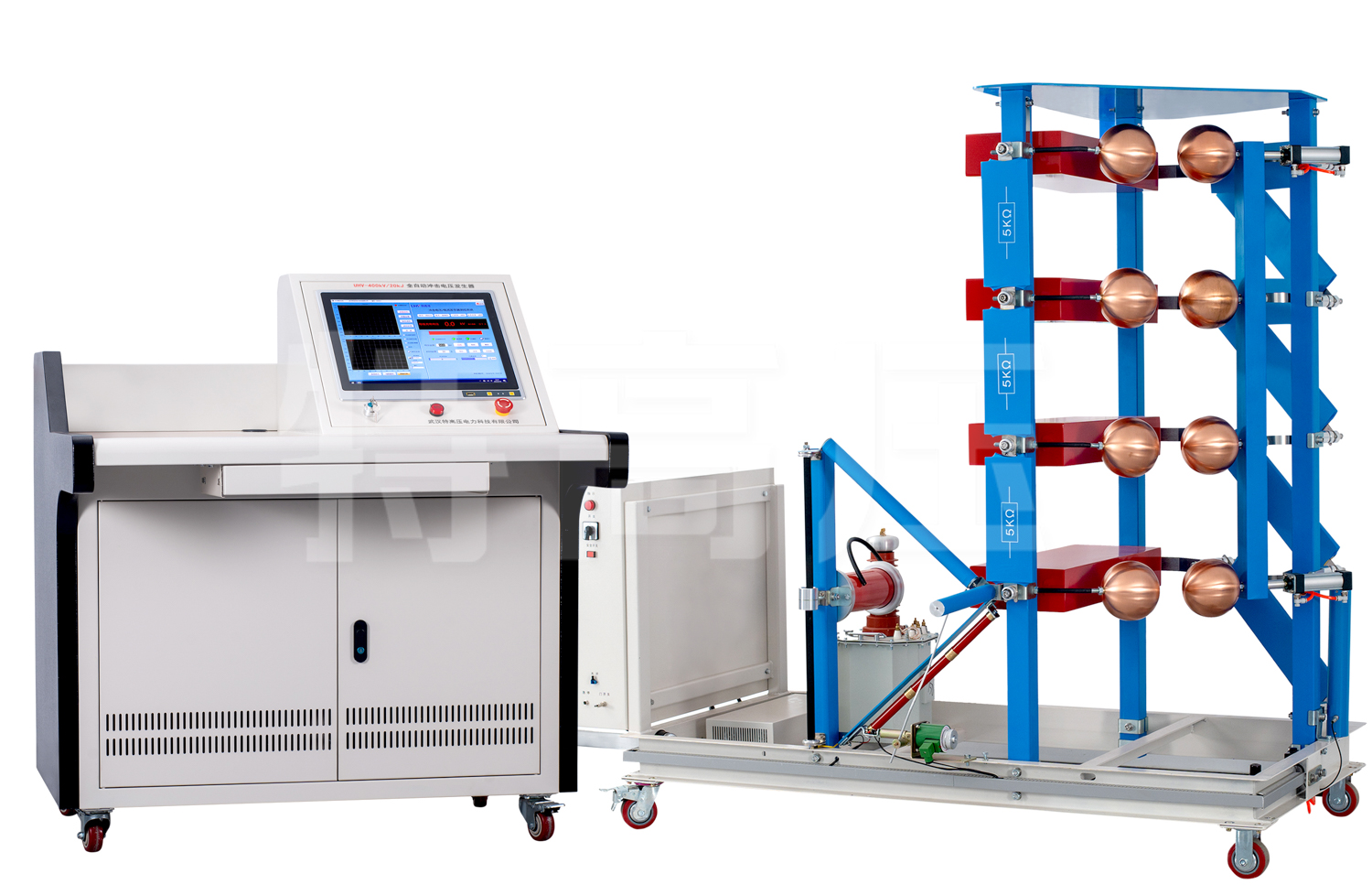

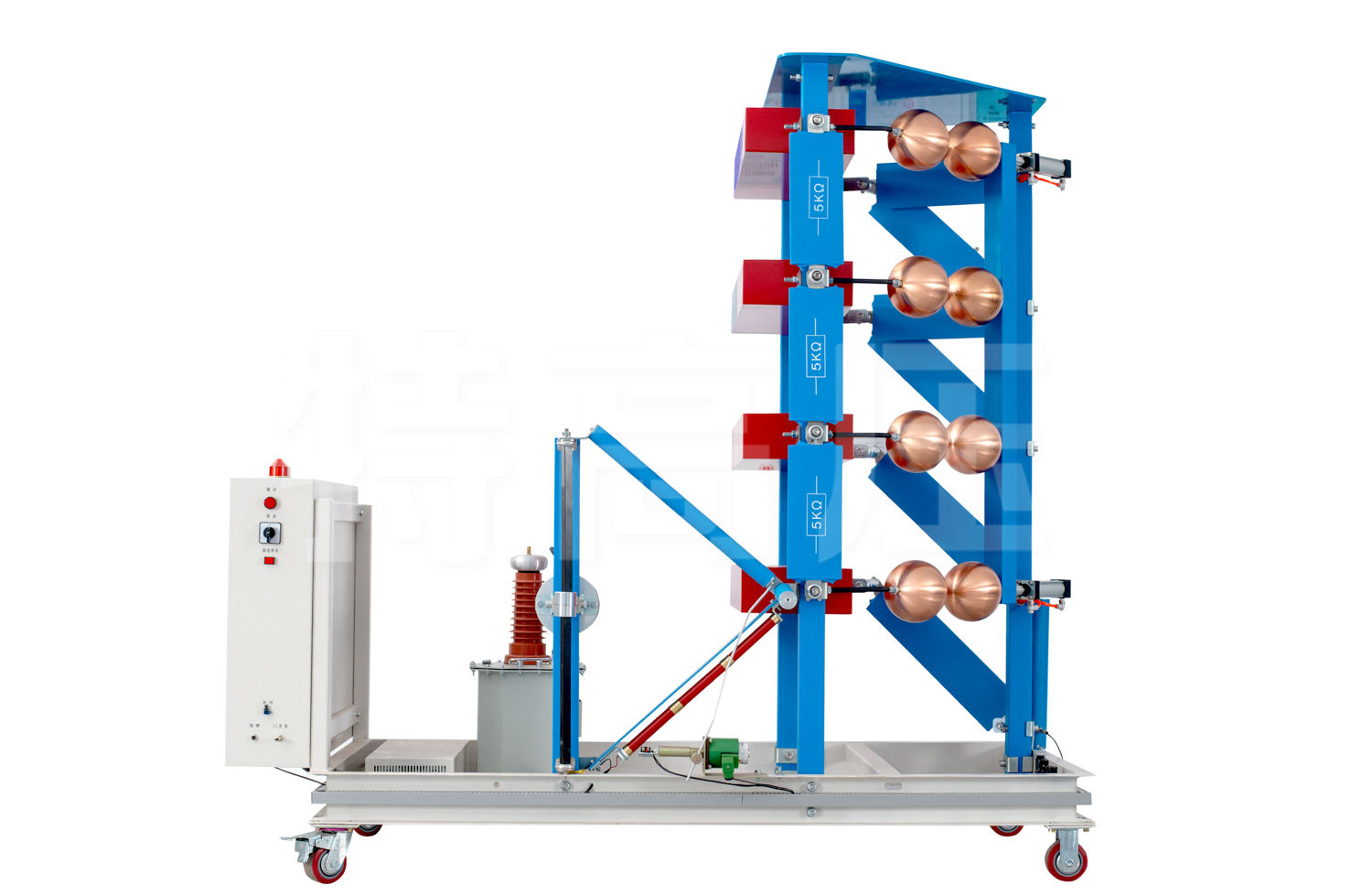

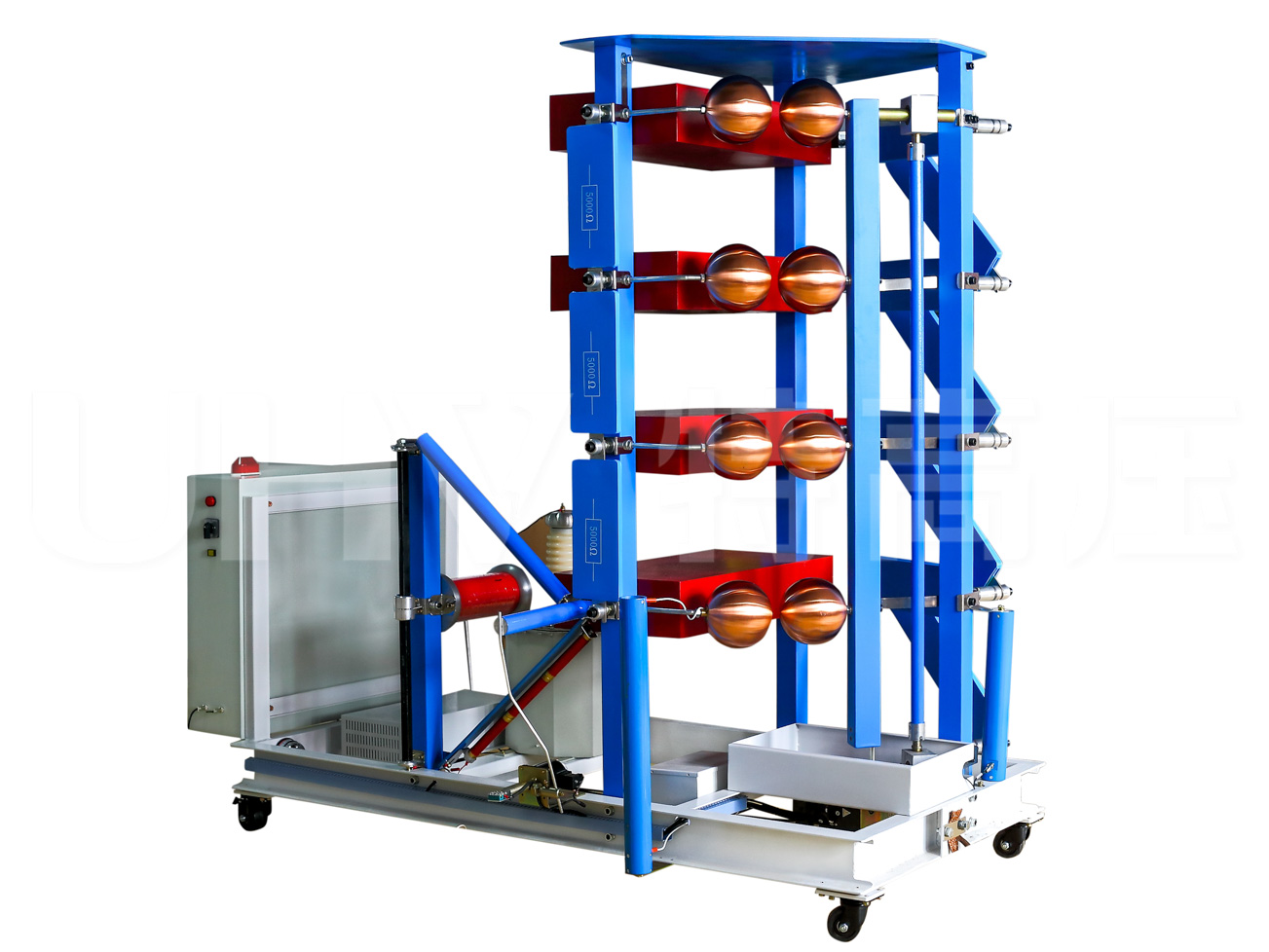

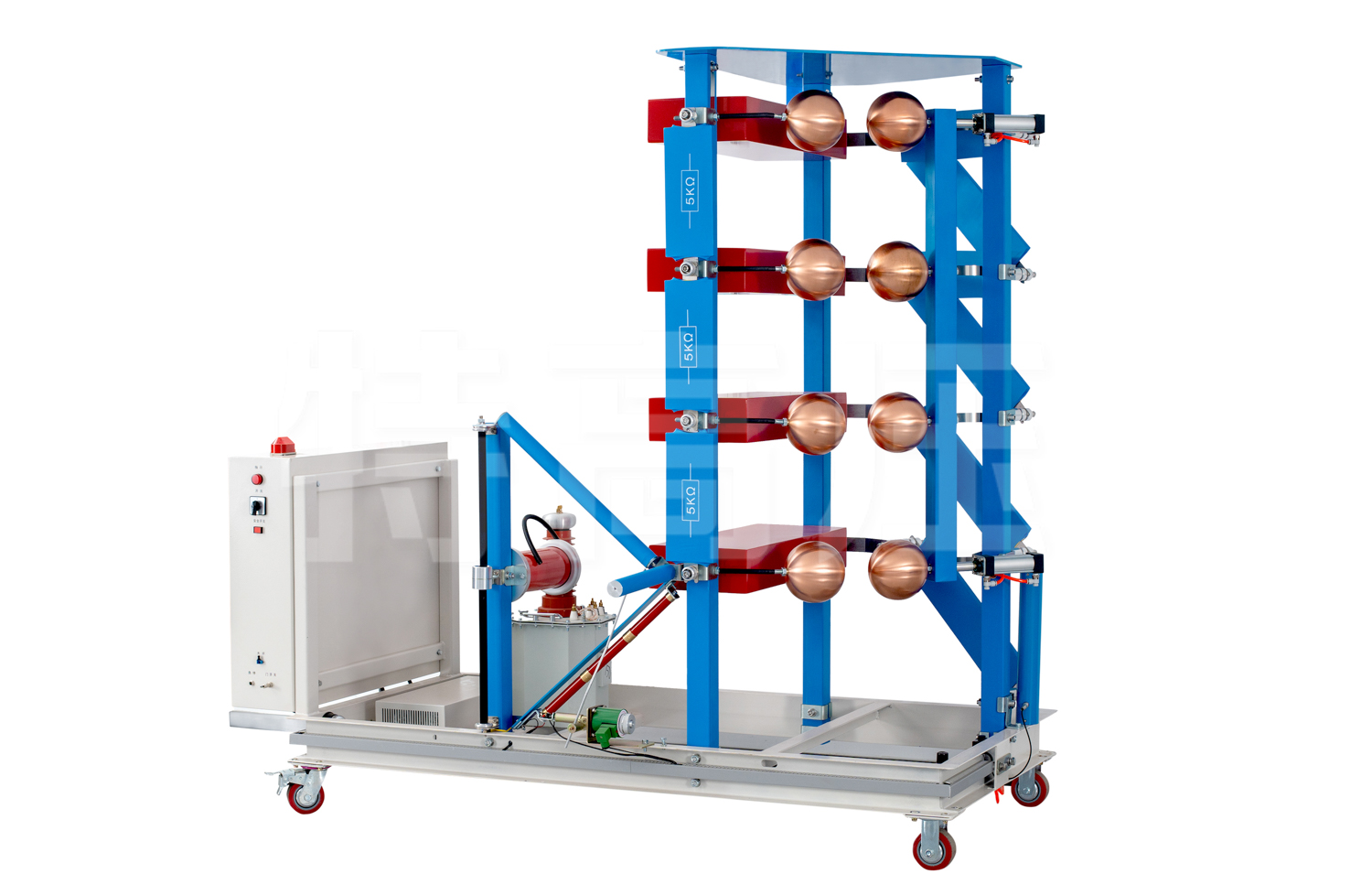

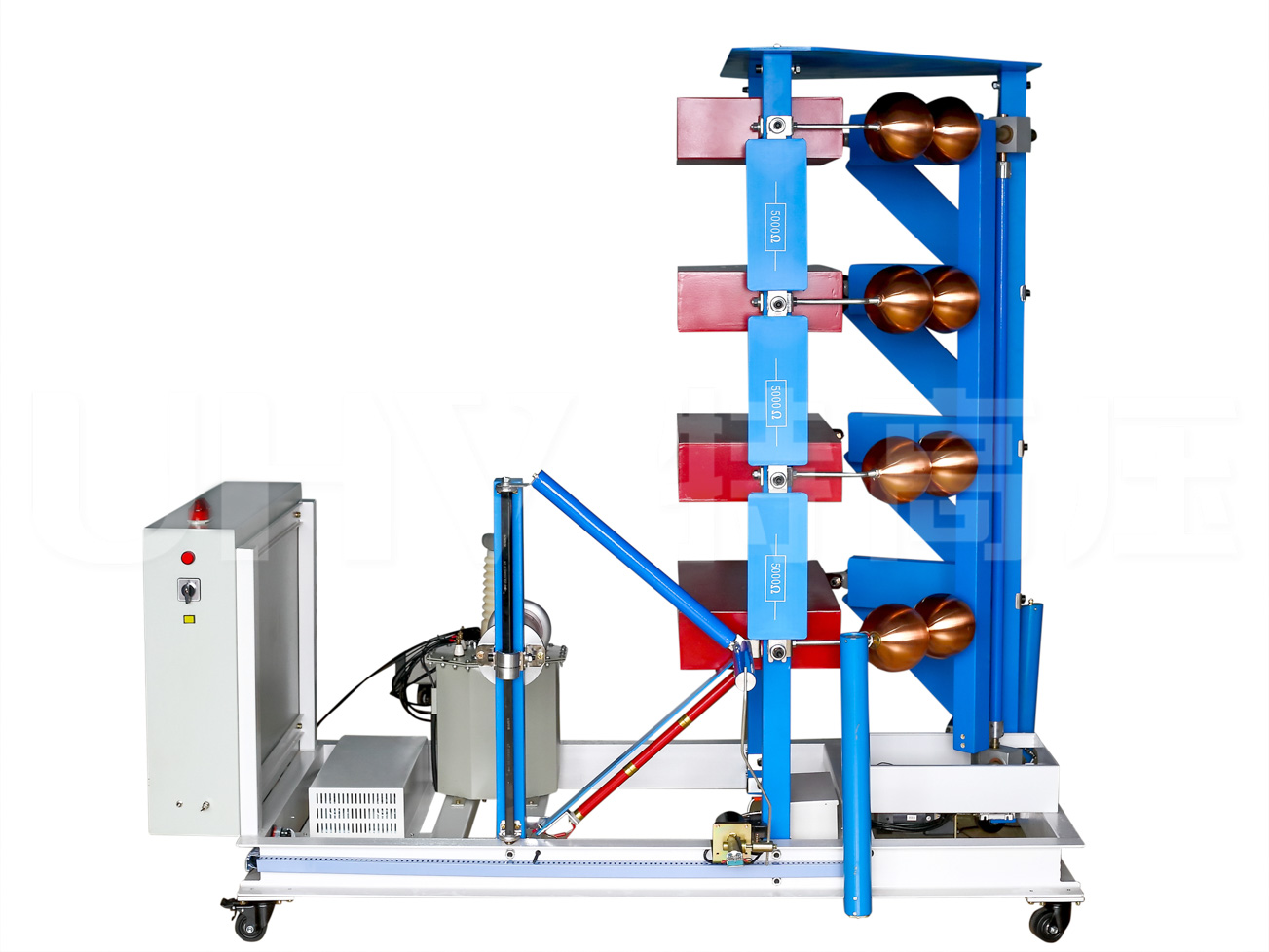

冲击电压发生器主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验，检验绝缘性能。冲击电压发生器一种模仿雷电及操作过电压等冲击电压的电源装置。主要用于绝缘冲击耐压及介质冲击击穿、放电等试验中。
适用范围：变压器、电抗器、互感器及其它高压电器、高压晶闸管阀SVC(HVDC)、电力电缆、各类高压绝缘子、套管等试品的标准雷电冲击，雷电截断波，操作冲击及用户要求的非标准冲击波的各类冲击电压试验。一套设备就可产生多种试验波形（标准的和非标准的波形，用户提出来的波形）。 适用领域：质检鉴定计量检测监督机构，电力设备制造厂，铁路通信，航空航天和航空航天飞行器,军工科研单位，大专院校以及气象等部门的防雷和雷电试验。
产品别称：冲击电压发生器，雷电冲击电压发生器试验装置，雷电冲击电流发生器，电压发生器试验装置
产品参数

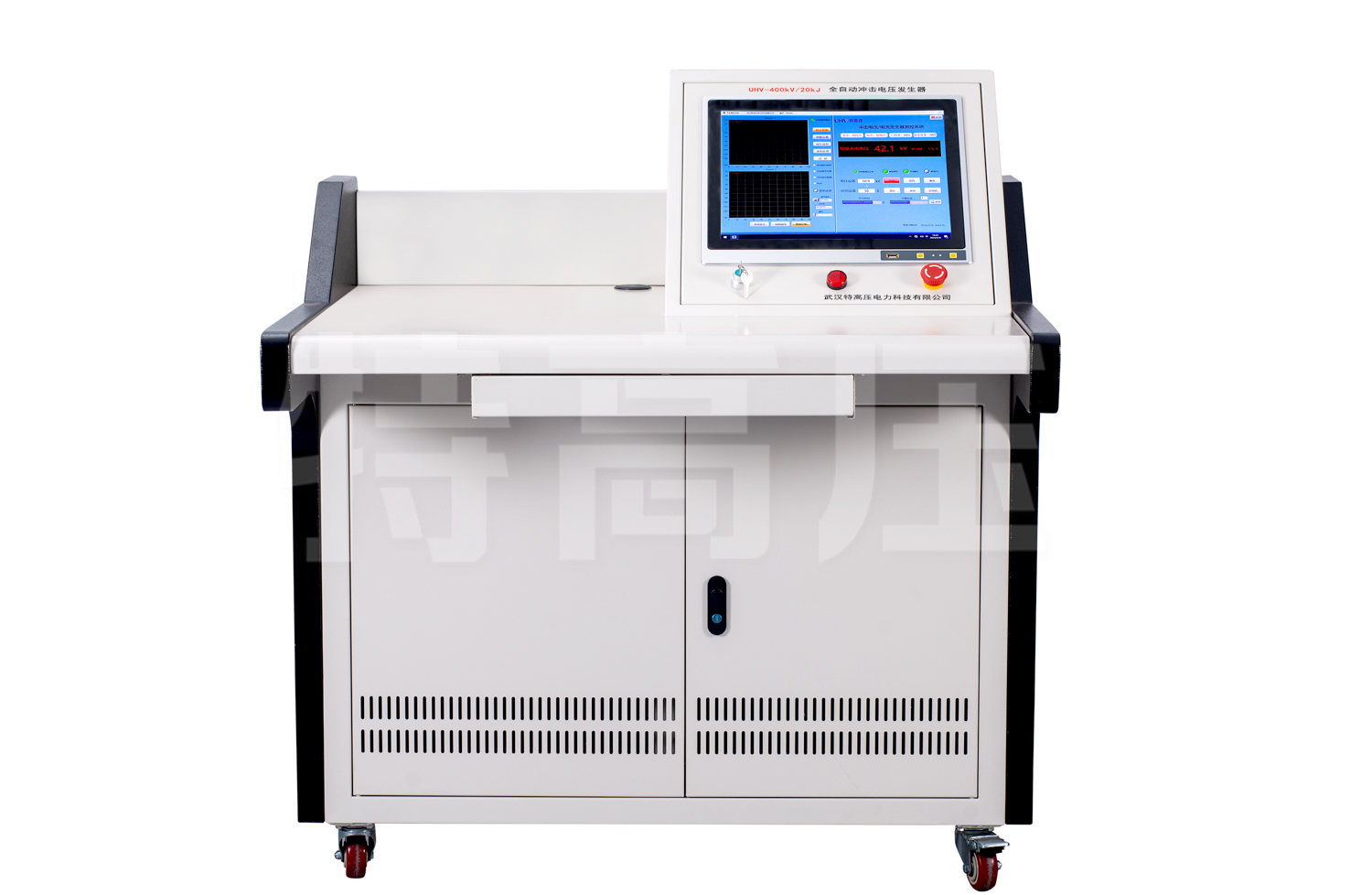

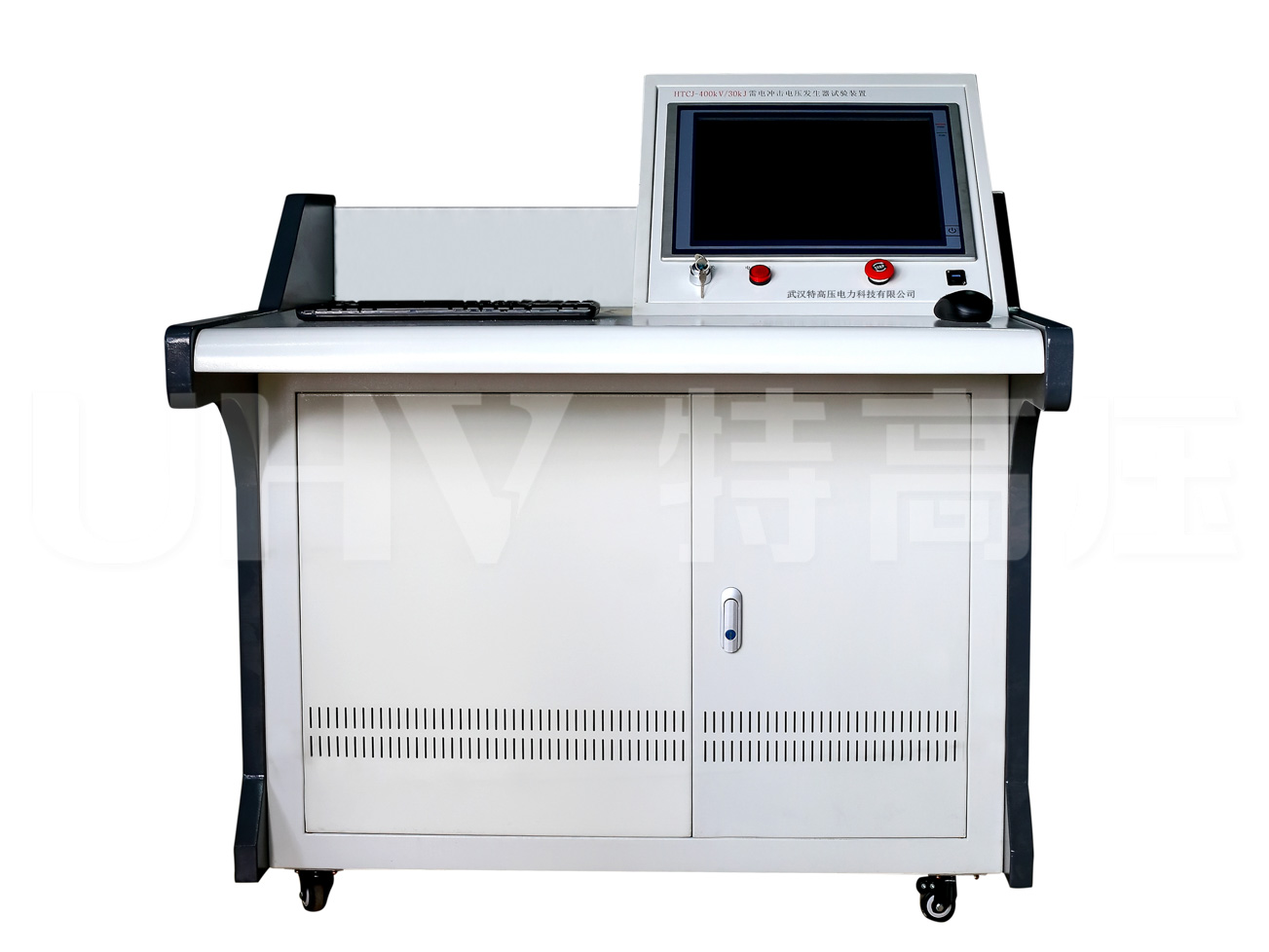

控制系统技术参数
| 充电电压 | 整定范围 | 0 ~ 100kV |
| 工作范围 | 10.0~100.0kV | |
| 整定偏差 | ≤±1% | |
| 不稳定度 | ≤±1% | |
| 整定分辨 | 0.1kV | |
| 充电时间 | 整定范围 | 30~180s |
| 整定分辨 | 1s | |
| 报警时延 | 2s | |
| 加压次数 | 整定范围 | 1~999 |
| 保护设定 | 过流保护值 | 可设定 |
| 过压保护值 | 可设定 | |
| 动态充电保护 | 可选择 | |
| 输出冲击稳定性 | 大于99% | |
| 加压次数 | 整定范围 | 1~999 |
|
100kV/5kJ |
||
|
200kV5kJ |
无截断装置、示波器或采集卡 |
6-10KV 等级开关、绝缘子；雷电 冲击电压全波试验，波形 1.2/50us |
|
200kV10kJ |
无截断装置、示波器或采集卡 |
6-10KV 等级开关、绝缘子；以及 无截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us |
|
200kV10kJ |
有截断装置，泰克 1102 示波器或 采集卡 |
6-10KV 等级开关、绝缘子；以及 有截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us；截波 2-6us |
|
300kV7.5kJ |
无截断装置、示波器或采集卡 |
10-35KV 等级开关、绝缘子；雷电 冲击电压全波试验，波形 1.2/50us |
|
300kV15kJ |
无截断装置、泰克 1102 示波器或 采集卡 |
10-35KV 等级开关、绝缘子；以及 无截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us |
|
300kV15kJ |
300kV 单级截断装置、示波器或采 集卡 |
10-35KV 等级开关、绝缘子；以及 有截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us；截波 2-6us |
|
300kV30kJ |
300kV 单级截断装置、泰克 2012 示波器或采集卡 |
10-35KV 等级开关、绝缘子；以及 有截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us；截波 2-6us |
|
400kV10kJ |
无截断装置、示波器 |
10-35KV 等级开关、绝缘子；雷电 冲击电压全波试验，波形 1.2/50us |
|
400kV20kJ |
400kV 单级截断装置、示波器 |
10-35KV 等级开关、绝缘子；以及 有截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us；截波 2-6us |
|
400kV20kJ |
无截断装置、示波器或采集卡 |
10-35KV 等级开关、绝缘子；以及 无截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us； |
|
400kV30kJ |
300kV 单级截断装置、示波器 |
10-35KV 等级开关、绝缘子；以及 有截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us；截波 2-6us |
|
400kV40kJ |
无截断装置、示波器或采集卡 |
10-35KV 等级开关、绝缘子；以及 有截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us；截波 2-6us |
|
600kV15kJ |
600kV 单级陡化装置、采集卡 |
10-35KV 等级开关；以及有陡波试 验要求的绝缘子雷电冲击电压全 波试验，波形 1.2/50us；陡波 |
|
600kV30kJ |
400kV 单级截断装置、示波器 |
10-66KV 等级开关、绝缘子；以及 有截波试验要求的变压器、互感 器雷电冲击电压全波试验，波形 1.2/50us；截波 2-6us |
|
500kV30kJ |
单级截断装置、示波器 |
|
|
800kV20kJ |
10-110KV 等级开关、绝缘子；以 及无截波试验要求的变压器、互 感器雷电冲击电压全波试验，波 形 1.2/50us |
|
|
800kV40kJ |
无截断装置、示波器 |
10-110KV 等级开关、绝缘子；以 及无截波试验要求的变压器、互 感器雷电冲击电压全波试验，波 形 1.2/50us |
|
800kV40kJ |
800kV 截断装置、示波器 |
10-110KV 等级开关、绝缘子；以 及有截波试验要求的变压器、互 感器雷电冲击电压全波试验，波 形 1.2/50us；截波 2-6us |
|
800kV80kJ |
800kV 截断装置、示波器 |
10-110KV 等级开关、绝缘子；以 及有截波试验要求的变压器、互 感器雷电冲击电压全波试验，波 形 1.2/50us；截波 2-6us |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-8855-448
产品特征
-
1、回路电感小，并采取带阻滤波措施，在大电容量负载下能产生标准冲击波，负载能力大。
-
2、电压利用系数高，雷电波和操作波分别不低于85%和80%。
-
3、调波方便，操作简单，同步性能好，动作可靠。
-
4、采用恒流充电自动控制技术，自动化程度高，抗干扰能力强。
产品视频
产品图集
产品附件图
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
