用于高压开关柜、环网柜、变压器、GIS等设备的绝缘状态检测与评估
参考标准：GB/T 7354-2018
- 测试带宽范围为30kHz ~ 2.0GHz
- 提供时域波形、PRPD、PRPS等多种放电图谱
- 采用非侵入式检测方式，测试过程中无需停电
注：关于产品购买、技术维护等服务，欢迎致电!
局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。
此设备我公司研制的一种多功能的手持局放检测仪器，其基于地电波、超声波、特高频及高频电流检测方法，用来测试设备的局部放电情况，可读出局部放电幅度及图谱波形，可以提供二维、三维图谱的存储以及读出功能等，可以较好地评估电气设备局部放电情况。局部放电巡检仪适用于GIS、开关柜、变压器及电力电缆等电气设备的局放检测。通过以下几项指标来衡量电气设备的放电程度：
局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中最大值（dB）来表征局部放电的强度。
局部放电频度检测：通过测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。
设备携带方便，操作简单，所有的检测对高压设备的运行不产生任何影响。该产品可以对测量信号多周期观察，对放电进行频率识别，并通过多种模式进行分析，能够清楚地判断故障。
产品别称：开关柜局部放电巡检仪、GIS局部放电巡检仪、变压器局部放电巡检仪、电缆局部放电巡检仪、架空线路放电巡检仪、局部放电检测仪、超声波局部放电检测仪、局部放电测试仪、局放仪、局放检测仪
产品参数
技术参数
| TEV 测量 | AE 测量 | ||
| 测量范围 | 0dB~60dB | 测量范围 | 0dB ~ 60dB |
| 分辨率 | 0.1dB | 分辨率 | 0.1dB |
| 精度 | ±1dB | 精度 | ±1dB |
| 每周期最大脉冲 | 1400 | 频率范围 | 20~200 kHz |
| 测量频带 | 3~100MHz | ||
| AA 、AA1、AA2测量 | UHF 测量 | ||
| 测量范围 | 0dB~60dB | 检测频段 | 300-2000MHz |
| 分辨率 | 0.1dB | 测量范围 | 0dB~60dBV |
| 精度 | ±1dB | 灵敏度 | ＜1dB |
| 传感器中心频率 | 40kHz | 传感器频段 | 300-2000MHz |
| HFCT测量 | |||
| 传感器传输阻抗 | 5mV/mA | ||
| 检测频率 | 1～30MHz | ||
| 分辨率 | 0.1dB | ||
| 灵敏度 | ≤50pC | ||
| 硬件 | |||
| 外壳 | ABS | ||
| 显示 | 4.3 寸RGB液晶屏 分辨率800*480 | ||
| 采样精度 | 12bit | ||
| 同步方式 | 内同步 | ||
| 连接器 | USB接口（兼充电器输入） | ||
| 3.5mm立体声耳机插孔 | |||
| 外部传感器输入接口 | |||
| 耳机 | 最小8欧姆 | ||
| SD卡 | 标配16G ~ 64G | ||
| 内置电池 | 3.7V/10000mAh锂电池 | ||
| 工作时间 | 约12小时 | ||
| 充电器 | DC5V/3A | ||
| 使用温度 | -20 ~ 50℃ | ||
| 湿度 | 20-85% 相对湿度 | ||
| 体积、重量 | 210 x 100 x 35（mm）0.4kg（主机） | ||
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：156-2318-4886
产品特征
-
1、配置不同传感器实现几乎所有的高压电气设备的局部放电检测。
-
2、提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析。
-
3、人性化的人机界面方便不同设备的数据管理。
-
4、内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器。
-
5、采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便。
-
6、测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理。
产品视频

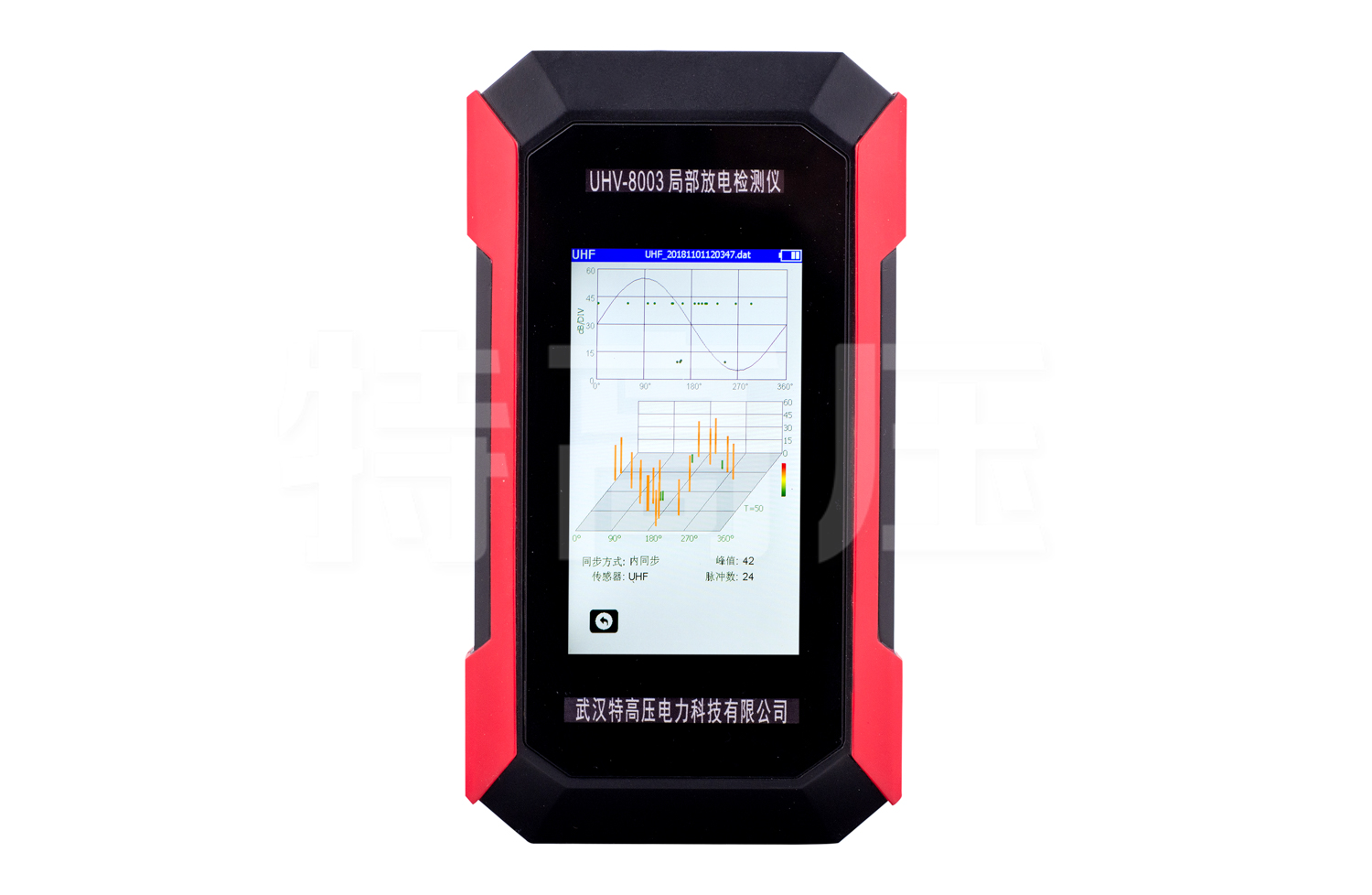

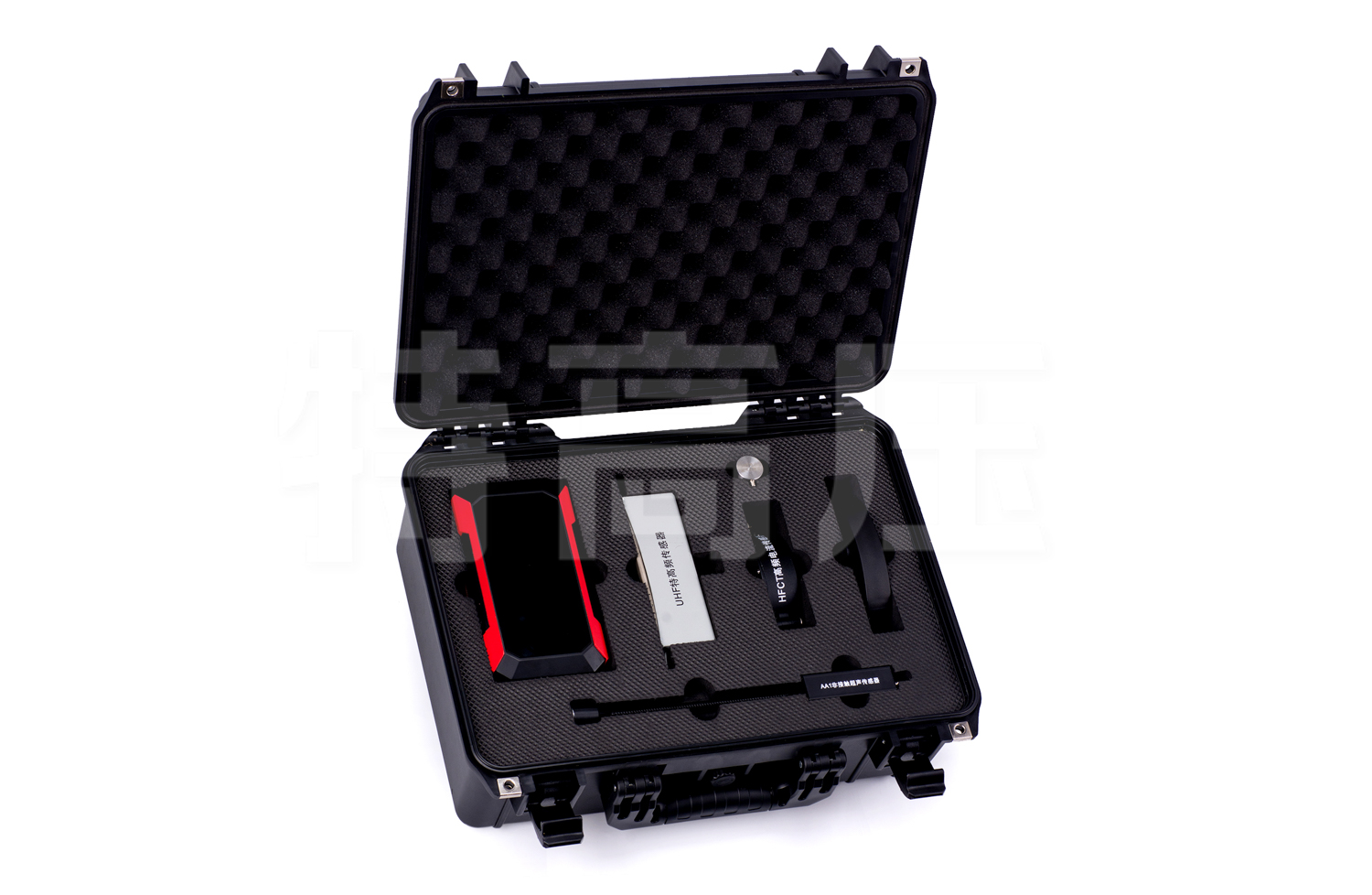

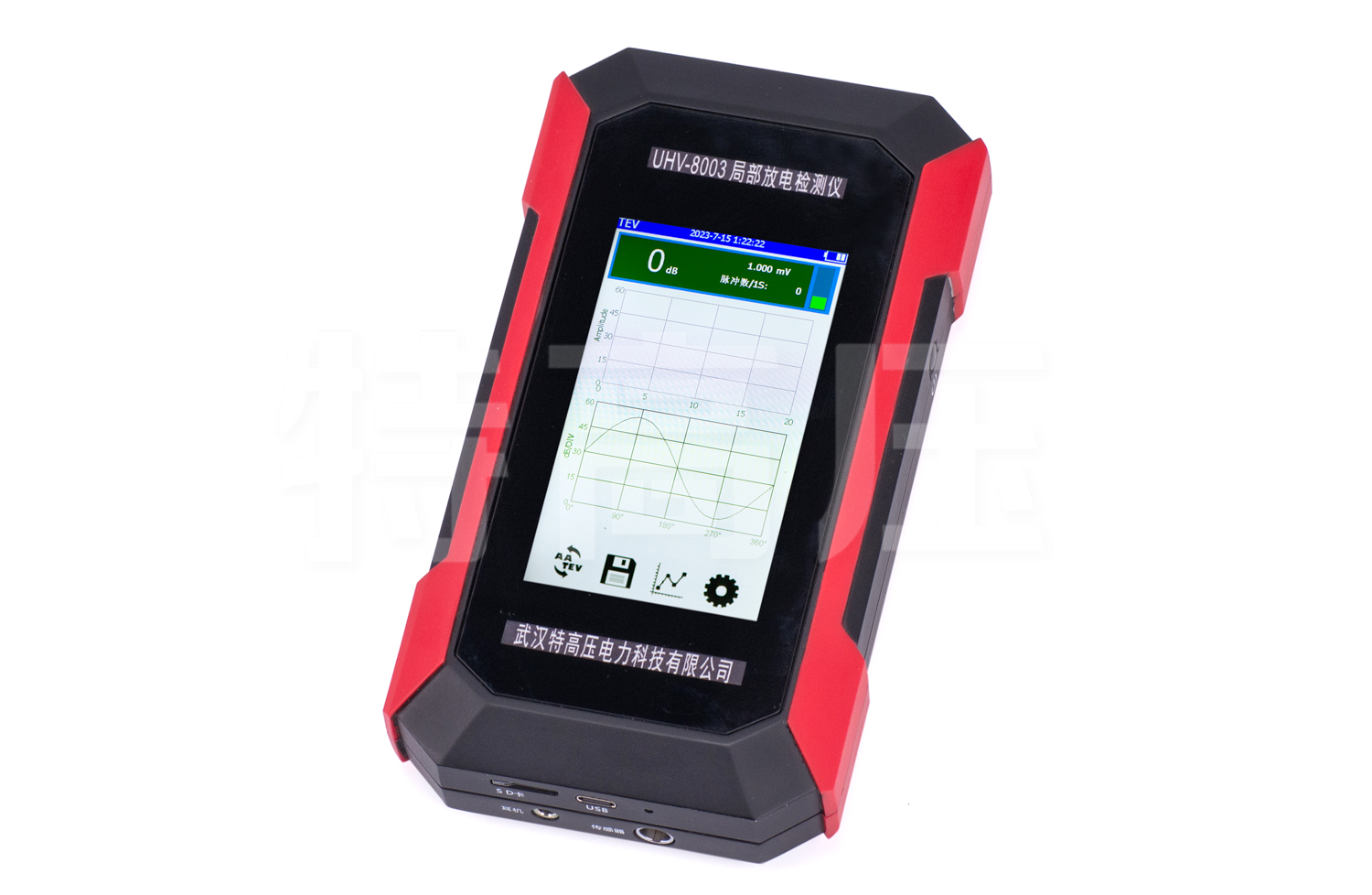

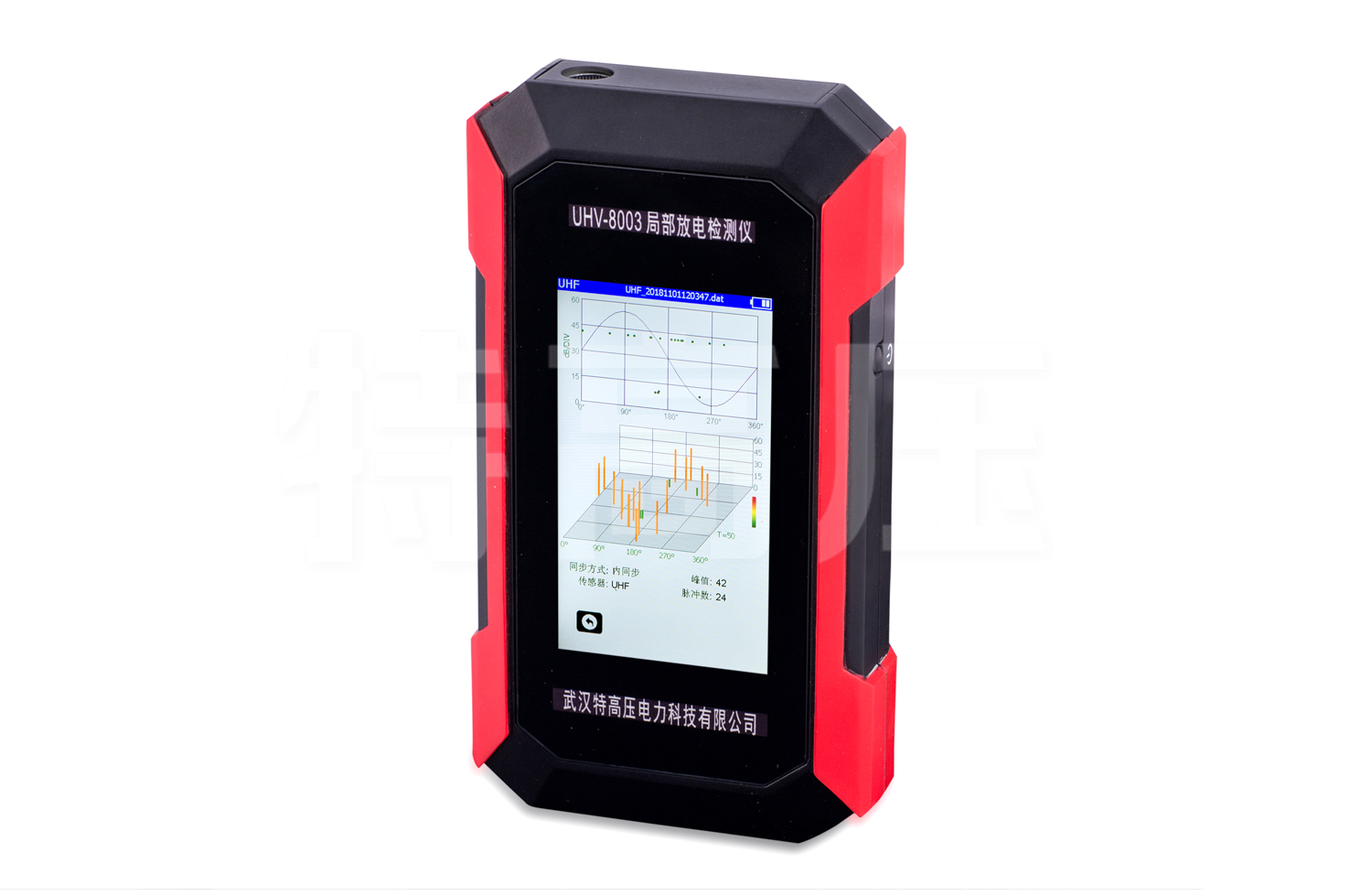

产品图集
