发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器
参考标准：DL/T 962-2005，DL/T 474.3-2018
- 同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量
- 内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施
- 输出0.5KV～10kV不同等级的高压，操作简单、安全
注：关于产品购买、技术维护等服务，欢迎致电!
介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器采用中文菜单操作，微机自动完成全过程的测量。
该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。
该仪器可用正、反接线方法测量不接地或直接地的高压电器设备，同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。
仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。
本仪器设有以下保护功能：
高压短路保护
CVT过压保护
仪器接地不好保护
产品别称：介损测试仪、抗干扰介损测试仪、全自动介损测试仪、异频介损测试仪、异频介质损耗测试仪、抗干扰介质损耗测试仪、全自动介质损耗测试仪
产品参数
技术参数
| 高压输出 | ||||
| 0.5 ～10kV，200mA 每一档增加500V，共有二十档 | ||||
| 容 量：2000VA | ||||
| 准 确 度 | tgδ | ±(读数*1%+0.06%) | ||
| Cx | ±(读数*0.5%+5PF) | |||
| 分辨率 | tgδ | 0.001％ | ||
| Cx | 0.001pF | |||
| 测量范围 | 0.001% ＜ tgδ ＜ 100% | |||
| 内施高压 | 3pF～60000pF/10kV 60pF～1µF/0.5kV | |||
| 外施高压 | 3pF~1.5uF/10kV 60pF~30uF/0.5kV | |||
| 正接线时最大试验电流 5A/30~300Hz 反接线时最大试验电流 10KV/5A/30~300Hz | ||||
| 试验电流范围 | 10µA~5A | |||
| 具有CVT变比测量功能，可测量CVT变比、极性和相位误差。 | ||||
| CVT 自激法低压输出 | 输出电压 3~50V,输出电流 3~30A | |||
| CVT变比测量 | 变比测量精度：±读数×1% | 变比测量范围：10～99999 | ||
| 相位测量精度 | ±0.1° | |||
| 相位测量范围 | 0～359.9° | |||
| 电 源 | AC 220V士10％ 50士1Hz | |||
| 测量方式 | ||||
| a.单频：45Hz、50Hz、55Hz、60Hz、65Hz | ||||
| b.异频：45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频 | ||||
| 谐波适应 | ≤3％ | |||
| 使用条件 | -15℃－50℃ 相对湿度＜80% | |||
| 外型尺寸 | 490（L）×380（W）×330（H） | |||
| 重 量 | 32 kg | |||
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-8855-448
产品特征
- 1、仪器采用中文菜单操作，微机自动完成全过程的测量。
- 2、仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。
- 3、仪器可用正、反接线方法测量不接地或直接地的高压电器设备，同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。
- 4、内部装备了高压升压变压器，并采取了过零合闸、防雷击等安全保护措施。
- 5、过程中输出0.5KV～10kV不同等级的高压，操作简单、安全。

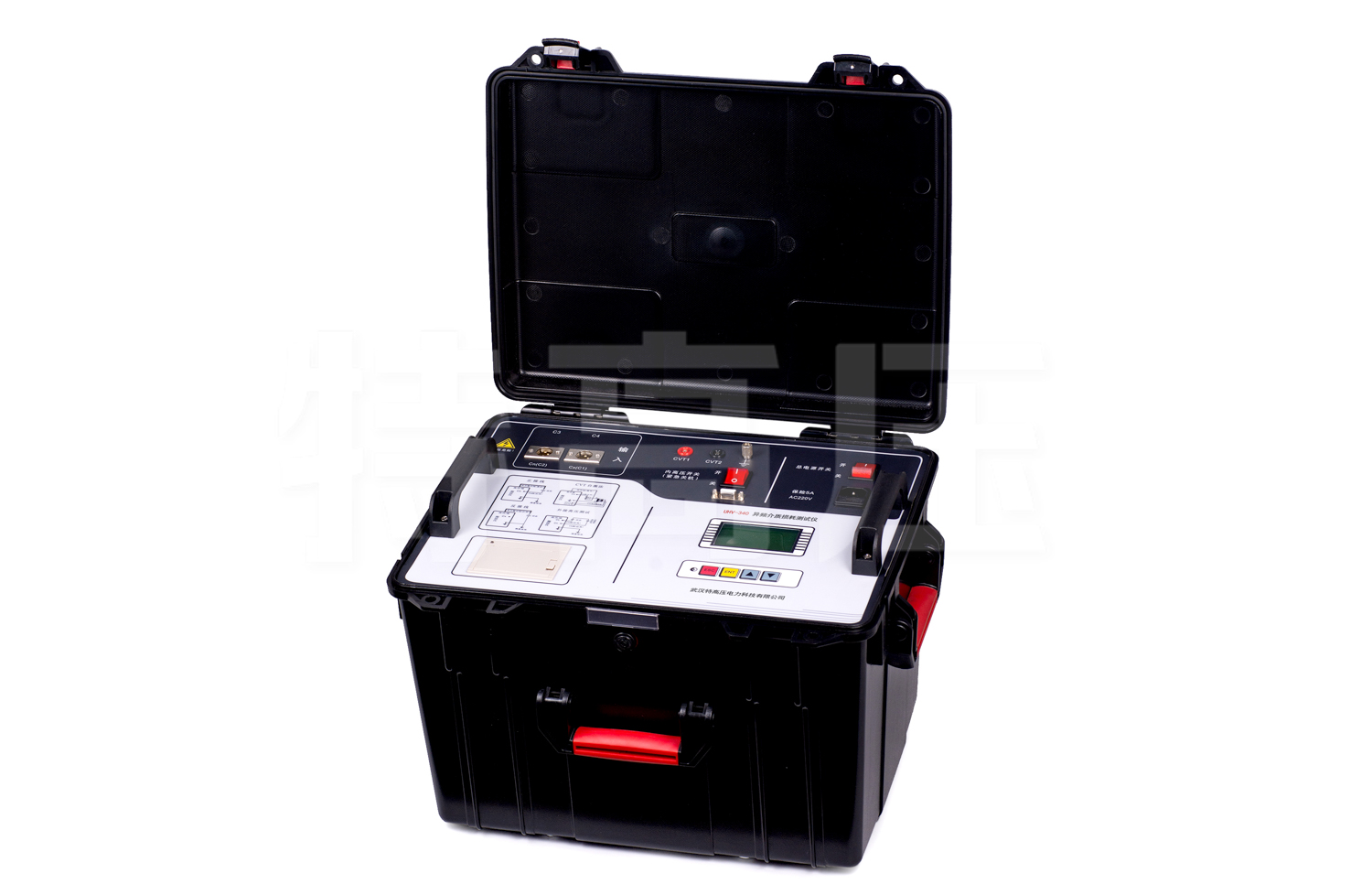

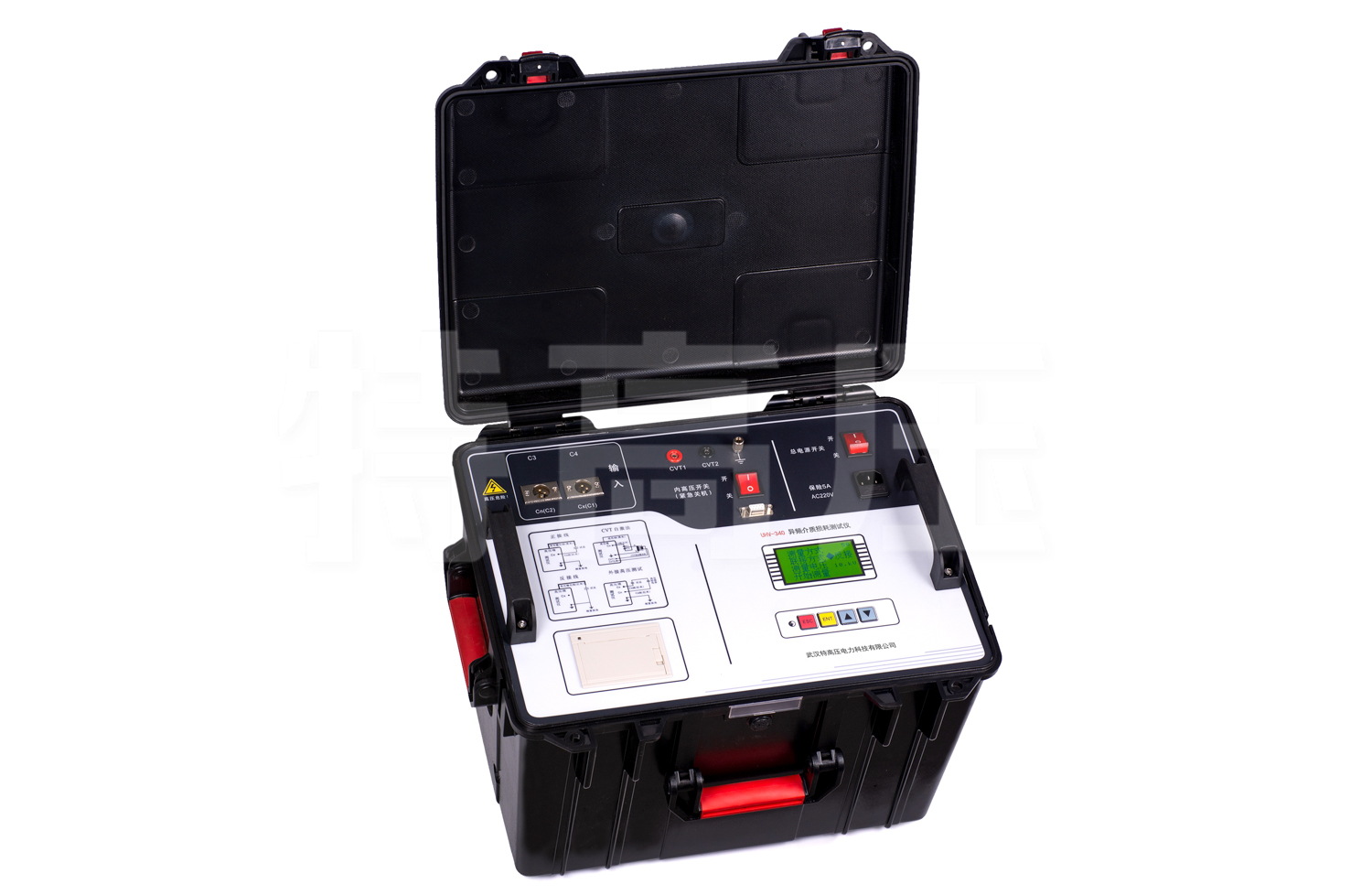

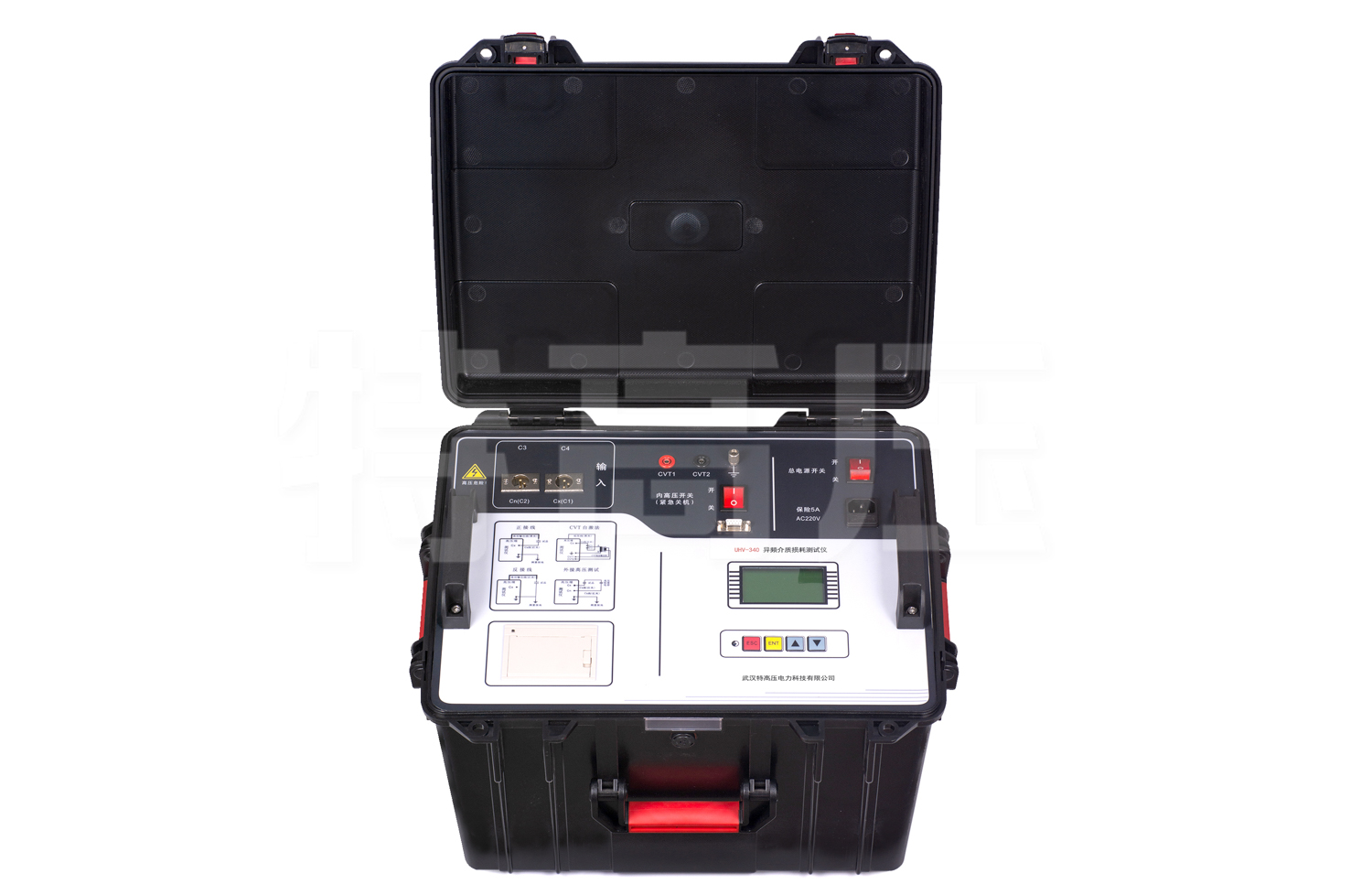

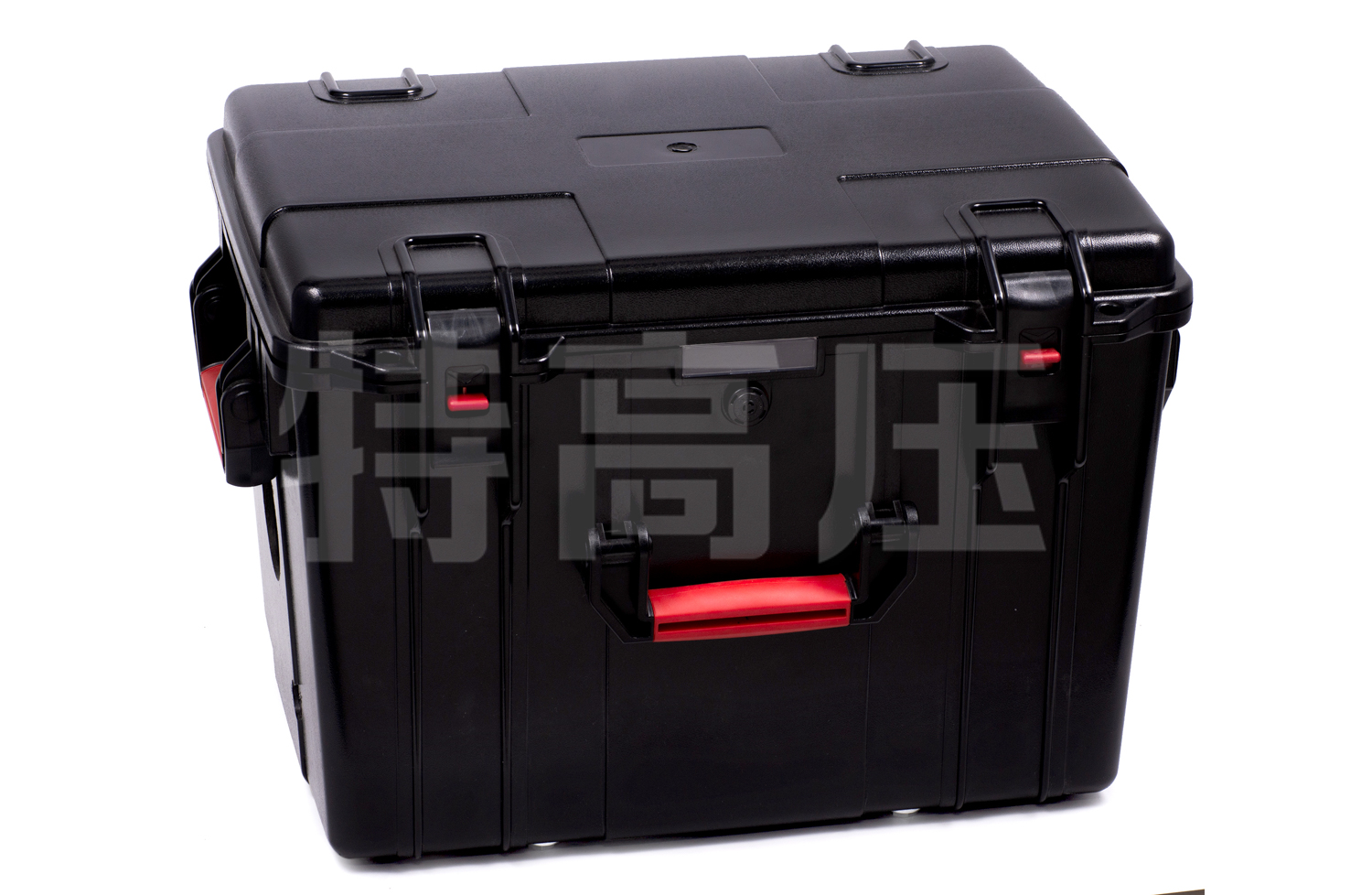

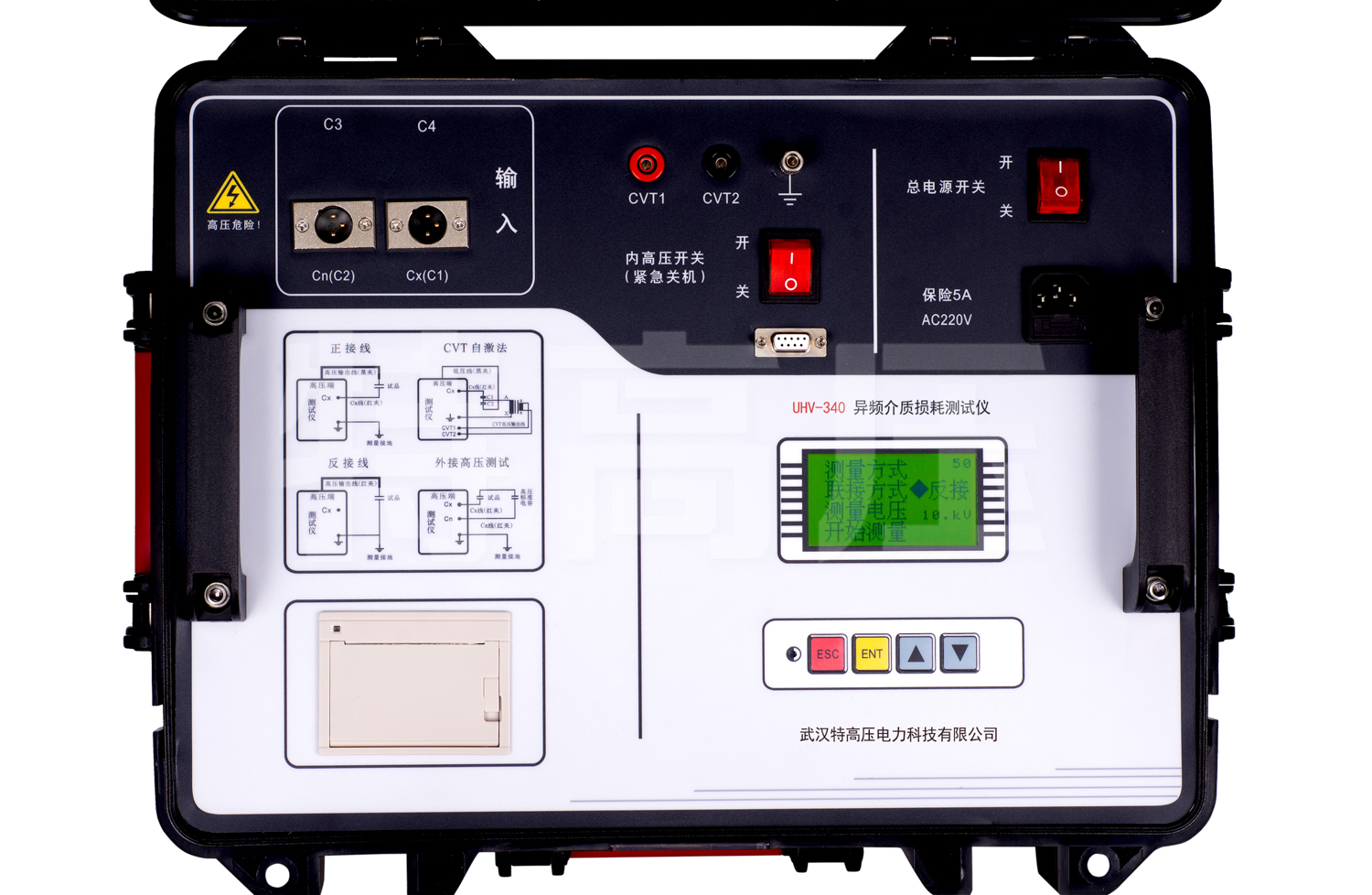

产品图集
产品视频
产品证书
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
