用于对保护类、计量类CT/PT进行自动测试
参考标准：GB 20840.3-2013，GB 20840.2-2014
- 支持检测CT和PT
- 无需外接其它辅助设备，单机即可完成所有检测项目
- 操作简便，带有智能提示，使用户更易上手操作
注： 关于产品购买、技术维护等服务，欢迎致电!
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
产品别称：PT伏安特性综合测试仪、互感器伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、互感器伏安特性测试仪、伏安特性变比极性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、FA-103伏安特性测试仪、CTPT特性综合测试仪
产品参数
主要参数
| 项目 | 参数 | |
| 工作电源 | AC220V 、50Hz | |
| 设备输出 | 0～1200V 5kVA 最大设置值20A | |
| 大电流输出 | 0～1000A | |
| 励磁精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
| 二次绕组电阻测量 | 范围 | 0.01～300Ω |
| 精度 | ≤1.0%（0.4%*读数+0.6%*量程） | |
| 二次实际负荷测量 | 范围 | 5～500VA |
| 精度 | ≤0.5%（0.2%*读数+0.3%*量程）±0.1VA | |
| 相位测量（角差） | 范围 | 1~99.9min |
| 分辨率 | 0.1min | |
| CT变比测量 | 范围 | ≤25000A/5A（5000A/1A） |
| 精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
| PT变比测量 | 范围 | ≤500kV |
| 精度 | ≤0.5%（0.2%*读数+0.3%*量程） | |
| 工作环境 | 温度 | －10℃ ～ 40℃ |
| 湿度 | ≤90% | |
| 海拔高度 | ≤1000m | |
| 尺寸 | 410mm × 260mm × 340mm | |
| 重量 | ≤22kg | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-8855-448
产品特征
- 1、支持检测CT和PT
- 2、满足GB 20840.3-2013，GB 20840.2-2014等规程要求
- 3、无需外接其它辅助设备，单机即可完成所有检测项目，一次测试同时完成励磁、变比极性试验，可测试变压器套管CT
- 4、自带微型快速打印机、可直接现场打印测试结果
- 5、操作简便，带有智能提示，使用户更易上手操作
- 6、大屏幕液晶，图形化显示接口
- 7、按规程自动给出CT/PT（励磁）拐点值
- 8、自动给出5%和10%误差曲线
- 9、可保存3000组测试资料，掉电后不丢失
- 10、支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告
- 11、小巧轻便≤22kg，非常利于现场测试

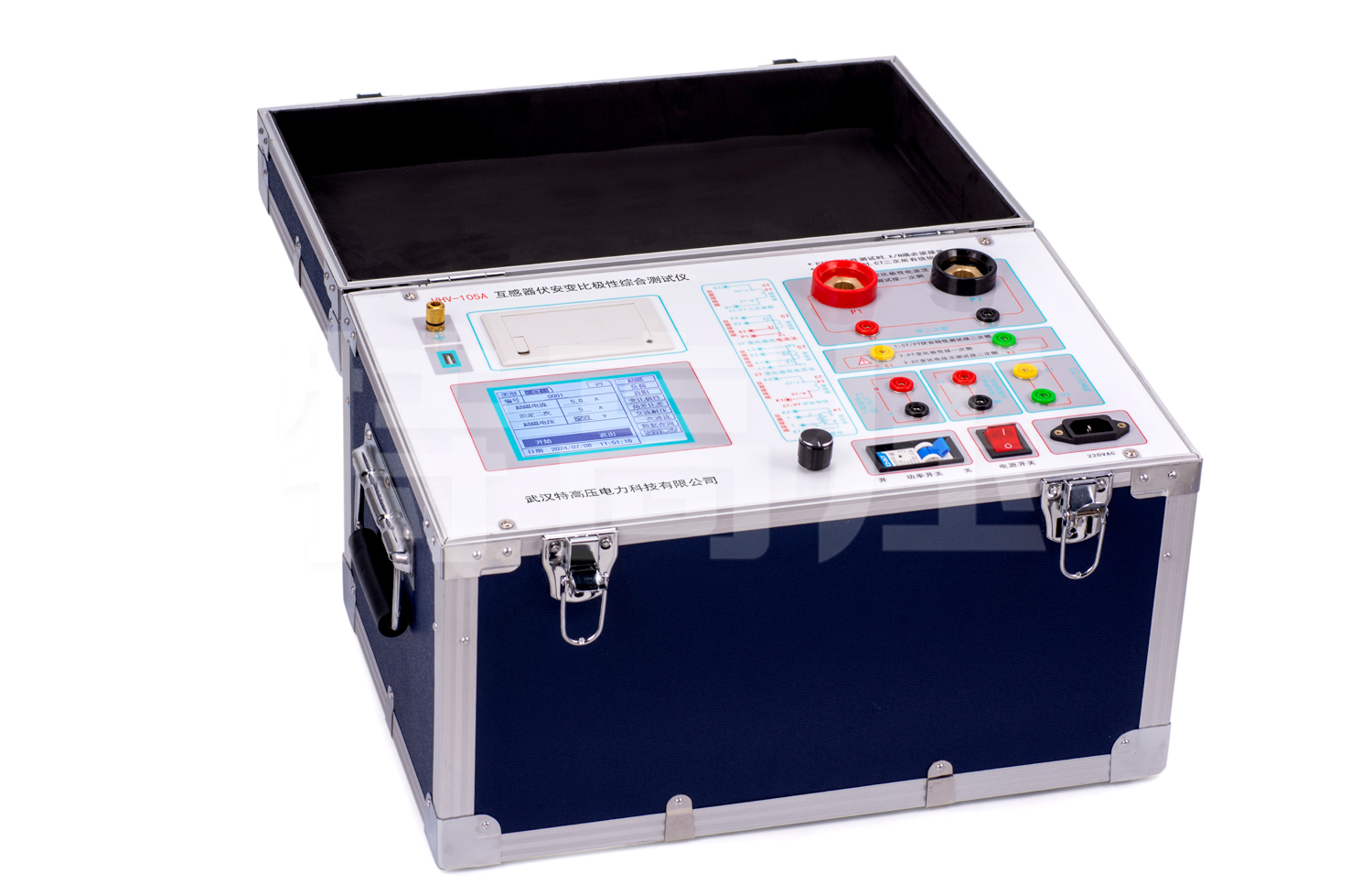

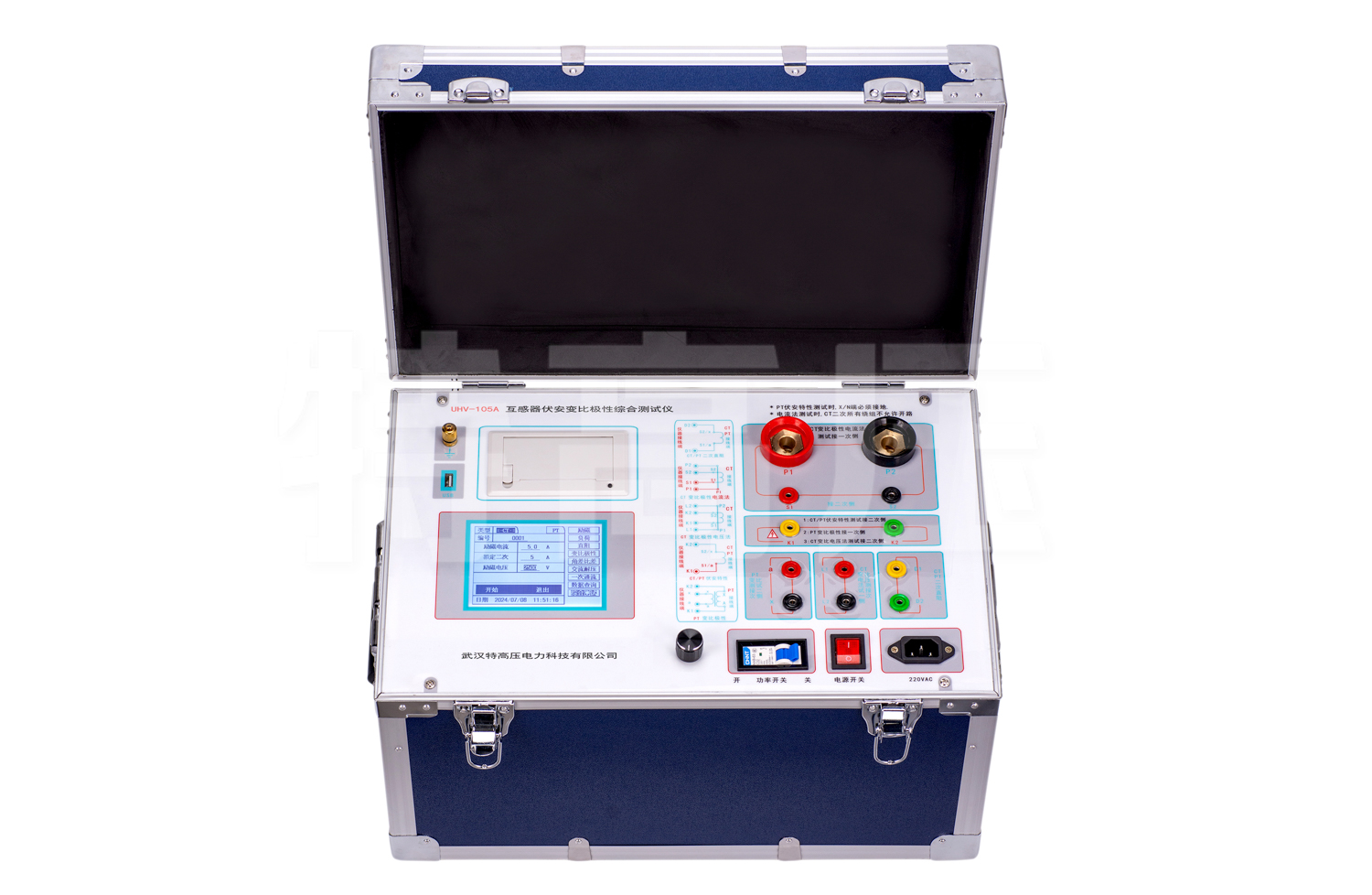

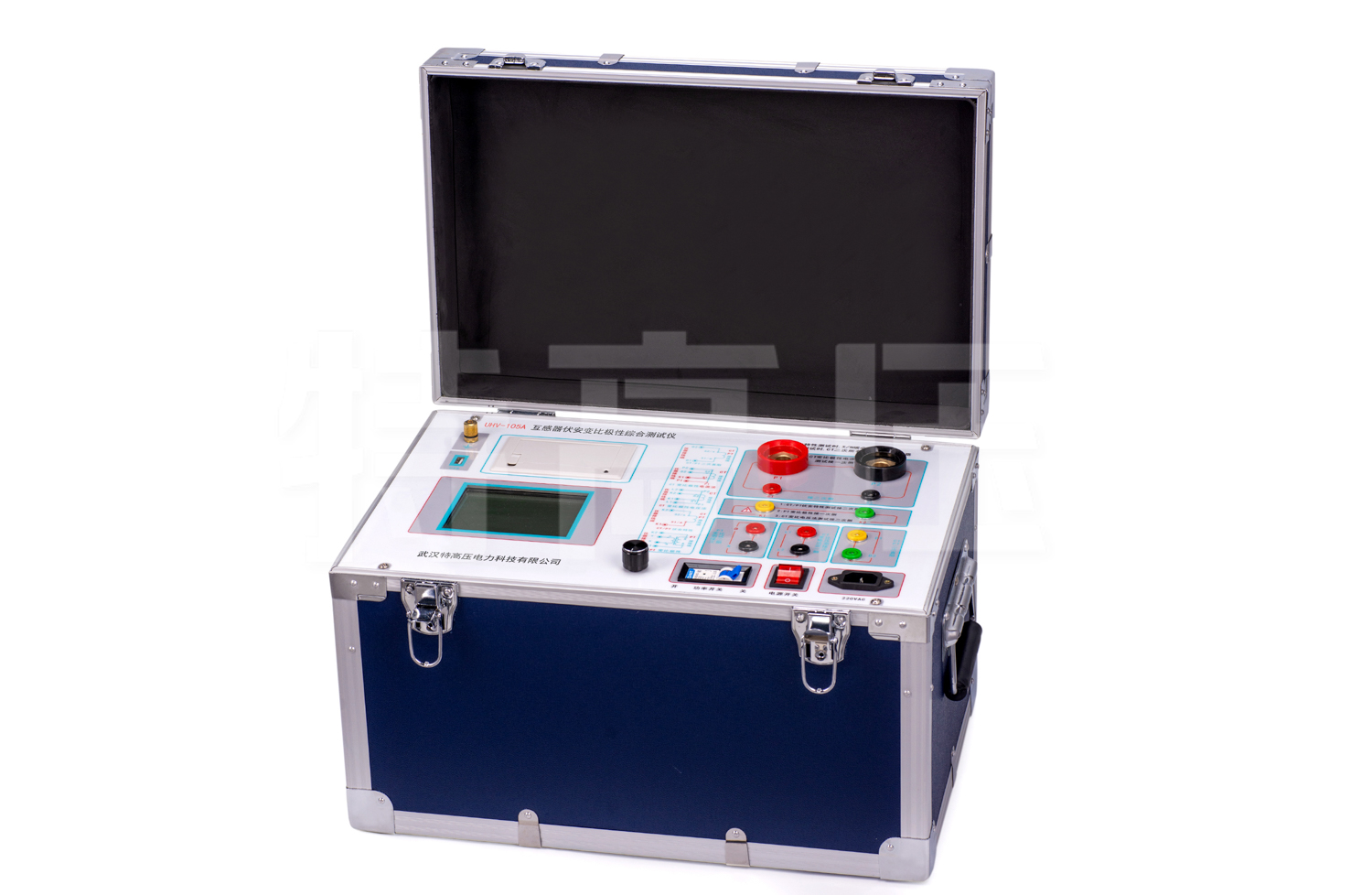

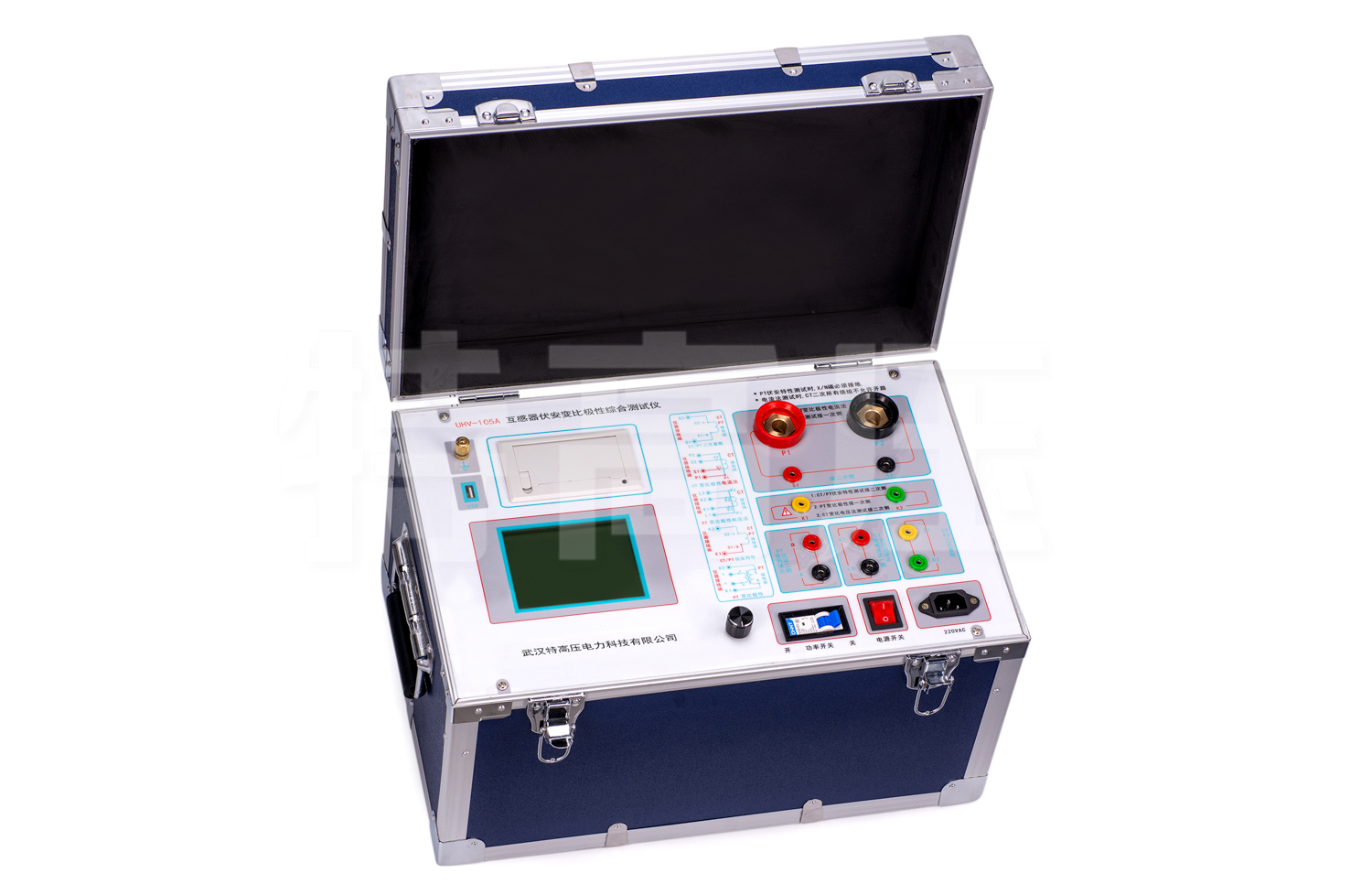

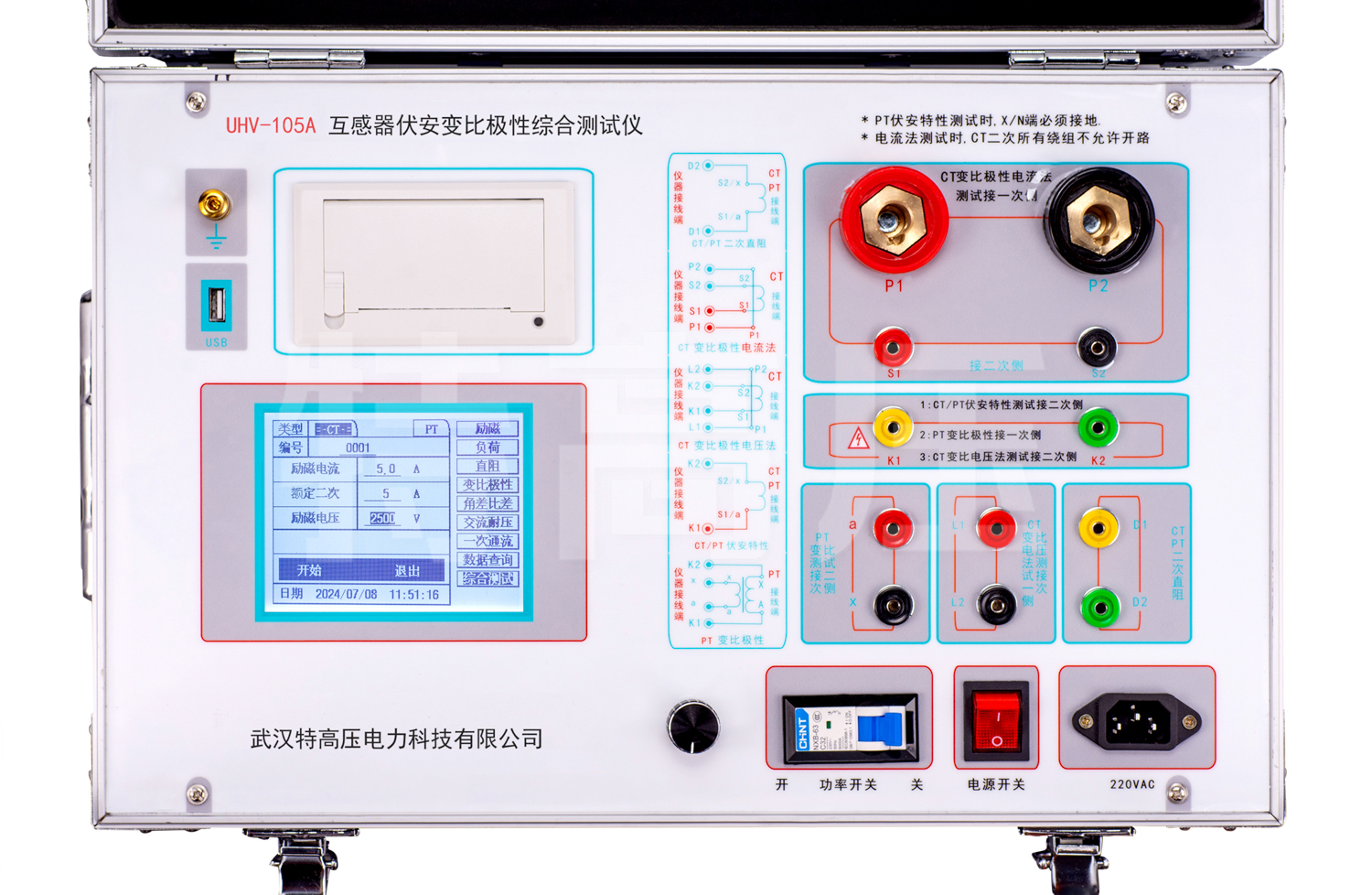

产品图集
