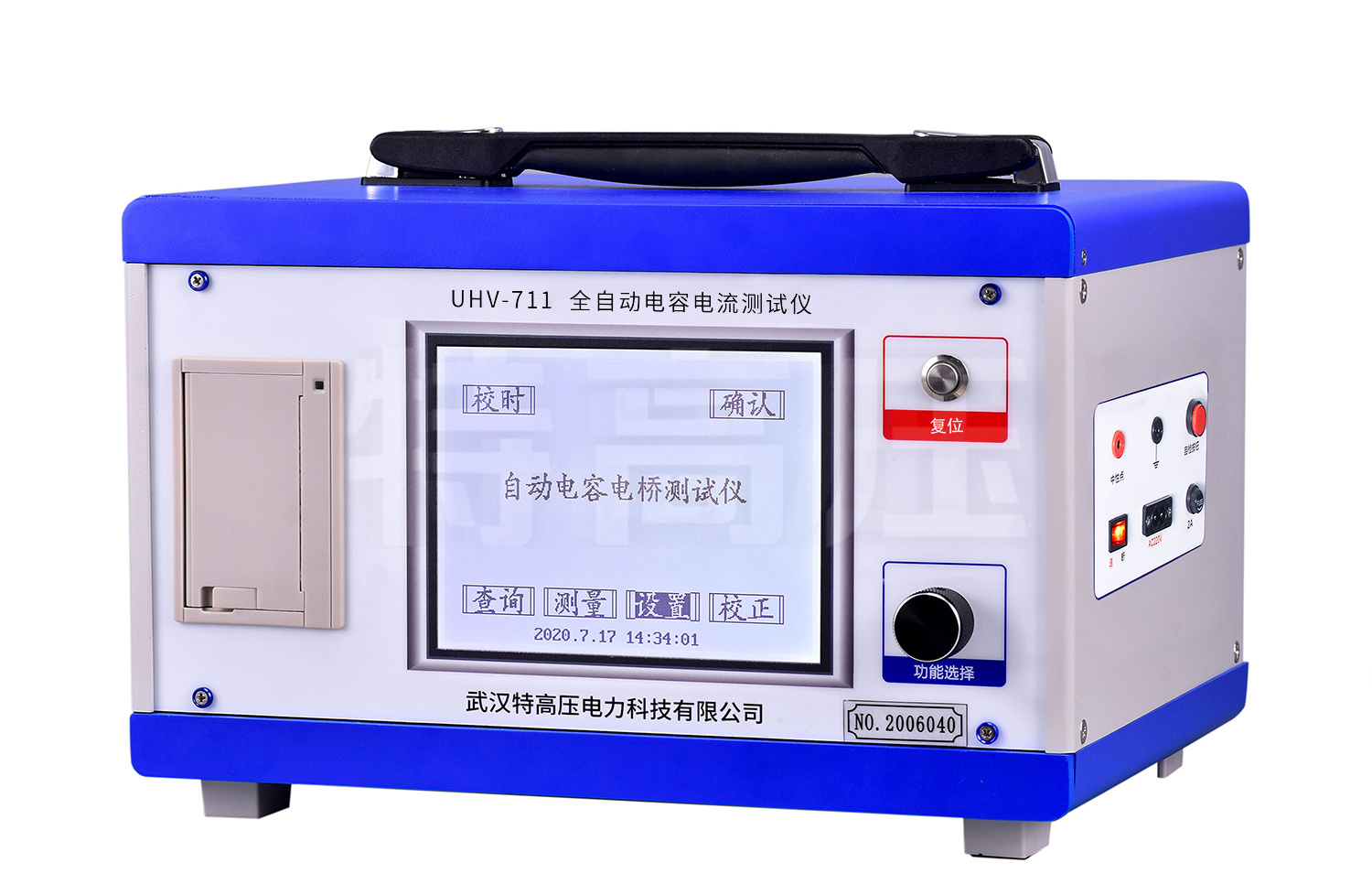

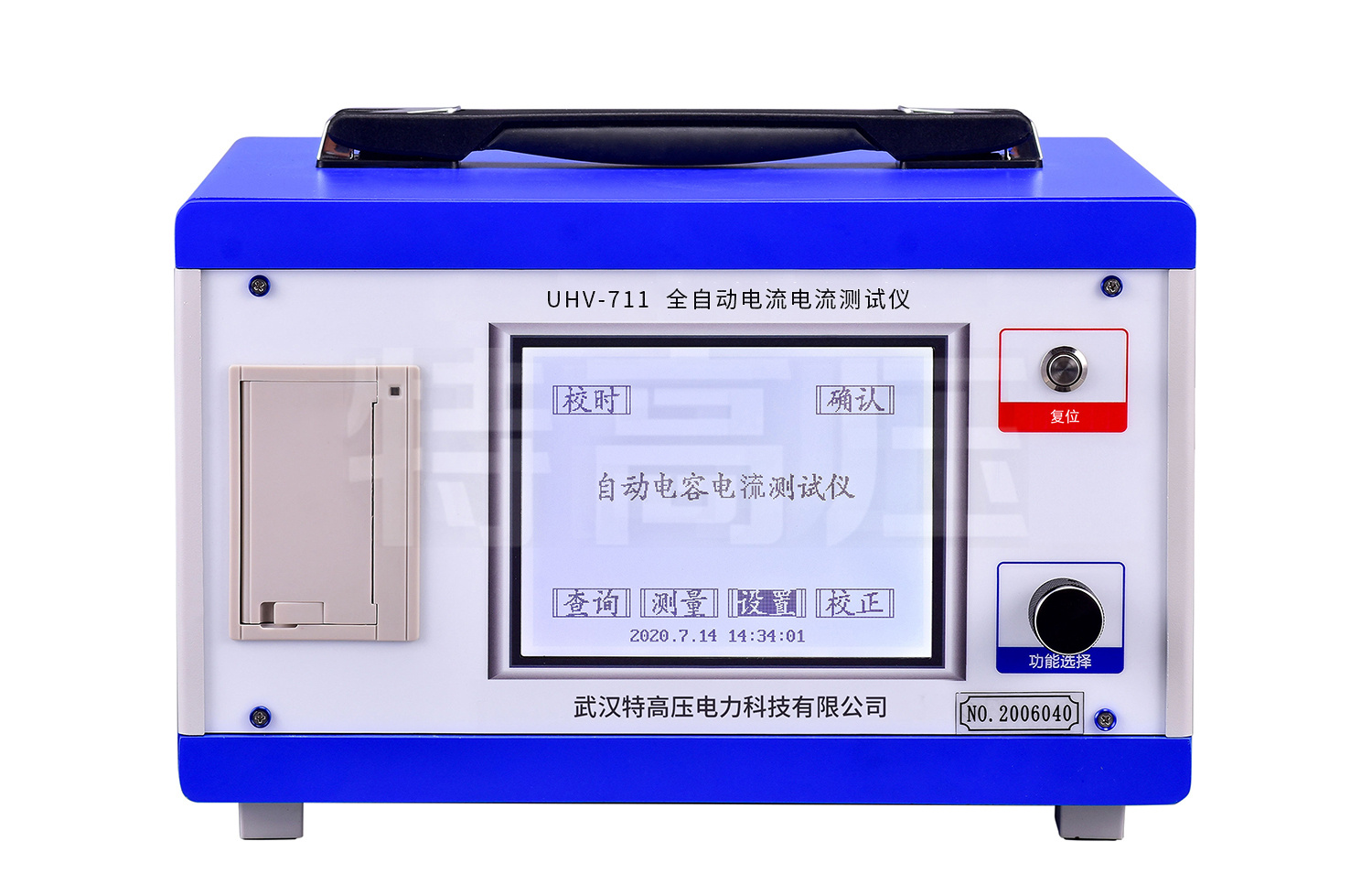

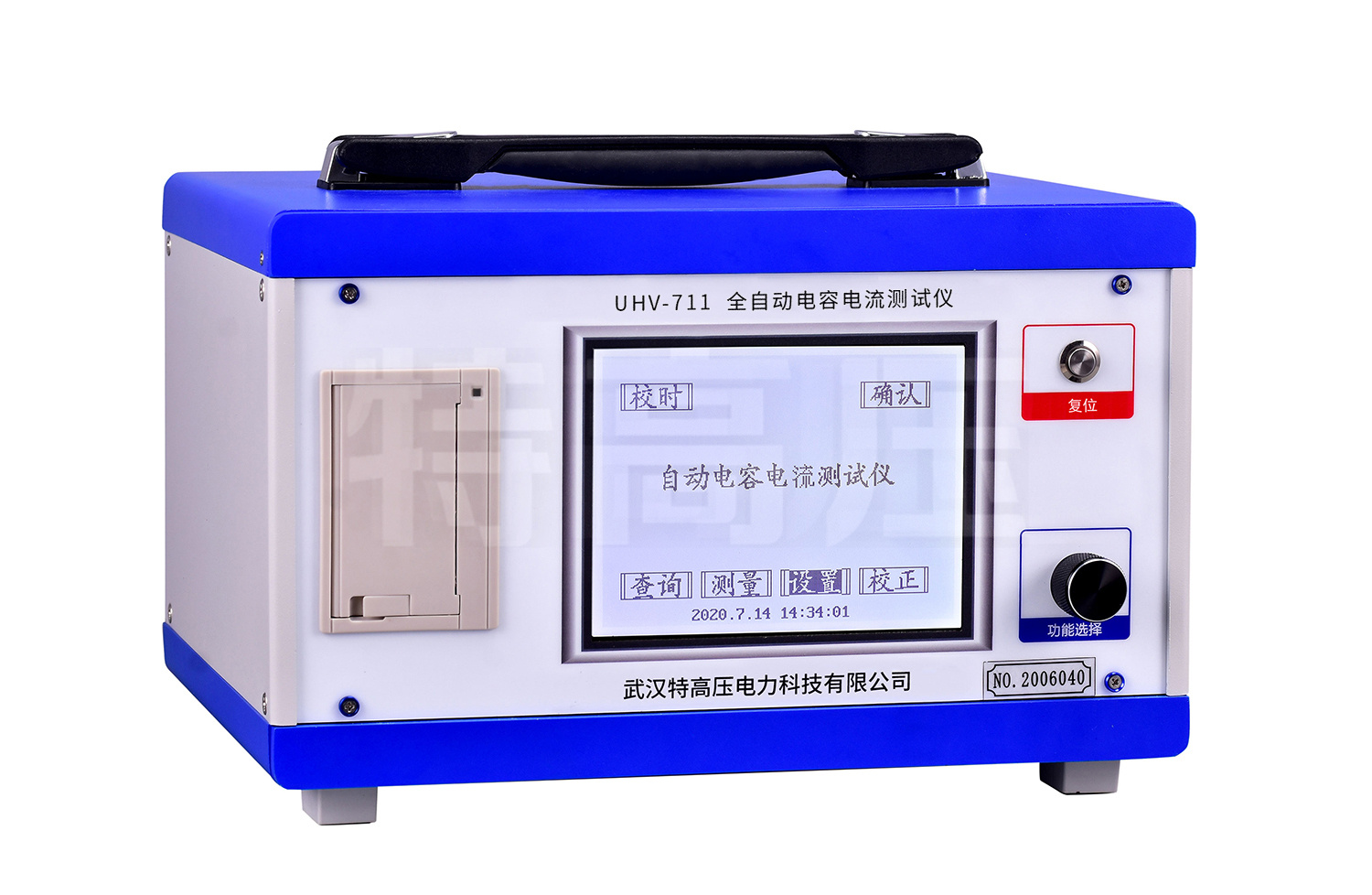

UHV-711 全自动电容电流测试仪(中性点电容法)

针对测量配电网电容电流时存在的问题而专门研制

参考标准:DL/T 846.12-2016

  • 采用中性点电容法测量配电网电容电流
  • 测试结果准确、稳定、可靠,不受其他运行条件影响
  • 安全、简单、快捷

注:关于产品购买、技术维护等服务,欢迎致电!

我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时,应装设消弧线圈以补偿电容电流,这就要求对配网的电容电流进行测量以决定是否安装消弧线圈。

另外,配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压,为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振,也必须准确测量配电网的对地电容值。

测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法以及在PT开口三角形加信号等方法,但是,在现场最受欢迎和使用较频繁的还是使用中性点电容法。

UHV-711 全自动电容电流测试仪,采用中性点电容法测量配网电容电流该测试仪采用大屏幕液晶显示,中文菜单,在做好安全措施后,事先设置仪器参数后则无需触碰操作仪器,使这项工作变得安全、简单、快捷,且测试结果准确、稳定、可靠,不受其他运行条件影响,特别是系统不平衡的时候。

产品别称:全自动电容电流测试仪、微机型电容电流测试仪、配电网电容电流测量仪、配电网电容电流测试仪、配电网电容电流测试系统、全自动电容电流测试仪、配电网微机型电容电流测试仪、电容漏电流测试仪

产品参数

技术参数

测量范围 对地总电容 ≤120μF(三相对地)
电容电流 ≤1000A(66kV系统)
电容电流 ≤700A(35kV系统)
电容电流 ≤200A(10kV系统)
电容电流 ≤100A(6kV系统)
电容测量精度 0.5μF~1μF       ±10%±5个字
1μF~90μF        ±5%
90μF~120μF       ±10%
电容电流<10A         ±10%
电容电流10A-500A           ±5%
电容电流500A-1000A          ±10%
环境温度 -10~50℃
相对湿度 ≤90%
工作电源 AC220V±10% ,50Hz ±1%
外形尺寸 310×300×170mm3
仪器重量 10kg
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、采用大屏幕液晶显示,中文菜单,在做好安全措施后,事先设置仪器参数后则无需触碰操作仪器
  • 2、测试结果准确、稳定、可靠,不受其他运行条件影响,特别是系统不平衡的时候
