GY系列 全自动工频耐压控制台

用于对各种电器产品绝缘材料等进行规定电压下的绝缘强度试验

参考标准:DL/T 848.2-2018,DL/T 474.4-2018

  • 全中文界面,操作简单明了,可适应多种应用场合
  • 轻触式按键操作,所有功能均可通过按键设定
  • 采用硬、软件抗干扰技术相结合,性能稳定,抗干扰性强

注:关于产品购买、技术维护等服务,欢迎致电!

工频试验变压器成套装置是根据国家最新行业试验标准而设计的试验设备,其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验,以考核产品的绝缘水平,发现被试品的绝缘缺陷,衡量过电压的能力。该系列产品是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的首选产品。

产品别称:全自动工频耐压控制台、工频耐压控制台

产品参数

技术参数

额定容量 10kVA
低压电流 45.5A
低压电压 220V
高压电流 100mA
高压电压 100kV
仪表电压 100V
电压测量精度 1.5%FS ±3 字
电流测量精度 1.5%FS ±3 字
计时长度 0 ~ 9999 S(特殊模式可用于长时间工作)
电源电压 AC220V10%;50Hz±2Hz
使用环境 环境温度 0~50 ℃ 相对湿度 ≤85%RH

注:5kVA及以下容量为箱式结构;5kVA以上,30kVA及以下为台式结构;30kVA以上,50kVA及以下为柜式结构;5kVA以上,30kVA及以下为台式结构;50kVA以上为分体式结构。(也可根据用户要求定制)

注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-016-1896

产品特征
  • 1、电压、电流、时间、状态信息及提示信息等数据4.7寸大屏液晶显示,读数清晰、直观
  • 2、全中文界面,操作简单明了,可适应多种应用场合
  • 3、轻触式按键操作,所有功能均可通过按键设定,提高了产品的安全性、可靠性
  • 4、全数字式校准方式,摒弃了陈旧的电位器调整,现场使用极为方便,精度易于控制(此功能带密码保护)
  • 5、按键直接设定试验变压器变比(此功能带密码保护),在连接不同电压等级的试验器时,应用灵活自如,真正做到一个控制台/箱可与多台变压器相互配套使用
  • 6、状态提醒功能,全中文引导式操作,即使在无说明书的情况下亦可熟练操控
  • 7、试验过程中,屏上有闪烁的高压符号显示,时刻提醒操作人员注意安全
  • 8、试验结果显示功能,可自动判断试验结果(试验通过或试验失败),并能可靠记录试品过电流、闪络或击穿时的电压
  • 9、试验结果声音报警功能,试验通过或试验失败时,设备会发出不同的报警声音,试验人员可直接由报警声音辨认试验的结果
  • 10、暂停功能,自动控制时,此功能可做到在任意点实现升压或降压的暂停,暂停时间可由试验人员灵活掌握,方便观察试品状态;(手动控制台/箱无此功能)
  • 11、自动计时功能。自动控制时,当电压自动上升至设定值时,设备自动开始计时,当计时时间到,显示试验结果,设备自动回到零位;(手动控制台/箱无此功能)
  • 12、手动计时功能,手动控制时,计时器可手动启动,当耐压时间到,设备自动回到零位(仅台式设备有此功能)
  • 13、手动控制模式,此模式类似于传统的电动升/降压方式,上升/下降由按钮控制,设备自动判断上/下限位,有过电压保护
  • 14、升压速度智能控制,当电压达到目标电压80%时,升压速度会自动减慢,当达到目标电压90%时,升压速度进一步减慢
  • 15、采用硬、软件抗干扰技术相结合,性能稳定,抗干扰性强

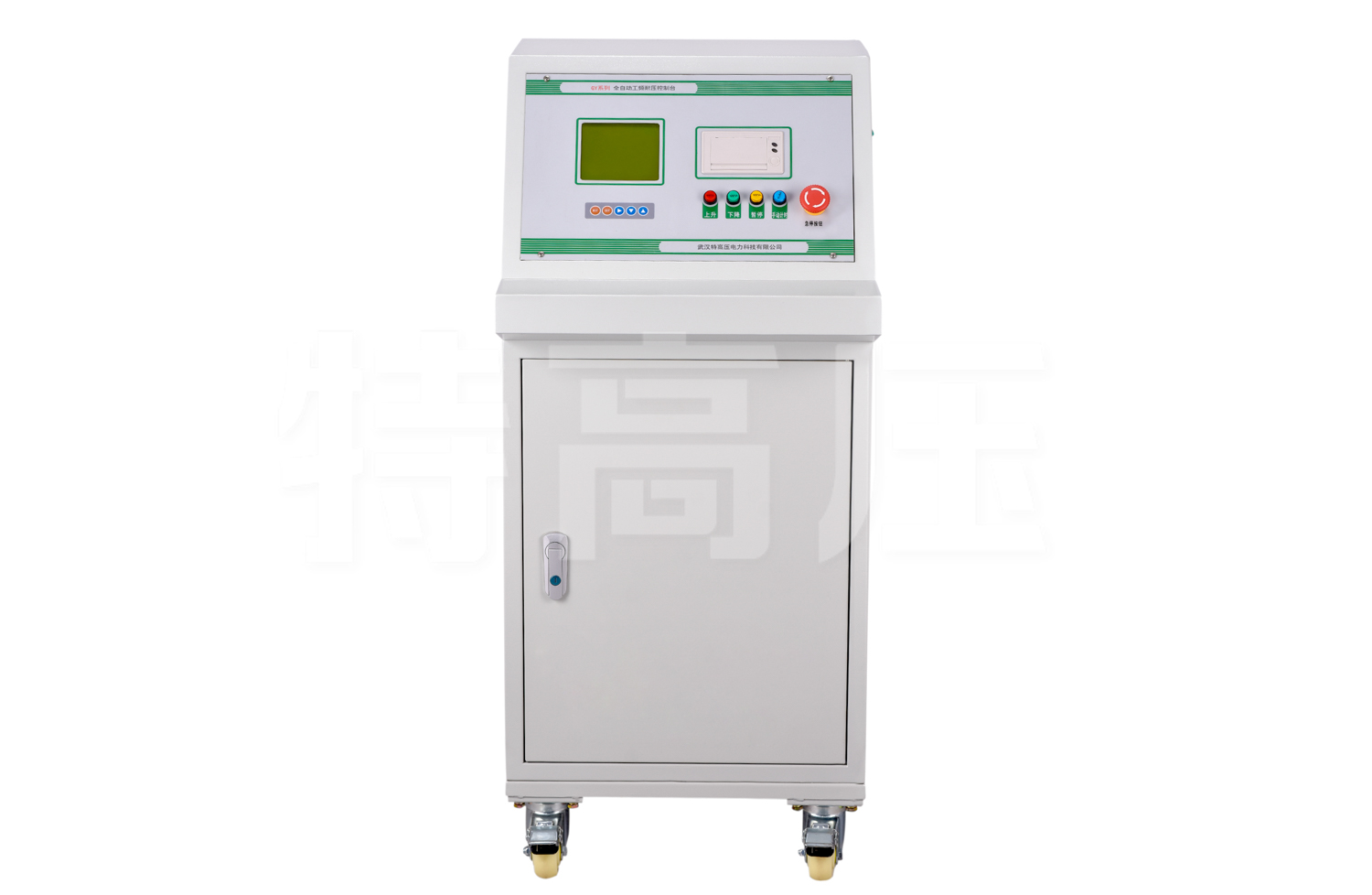

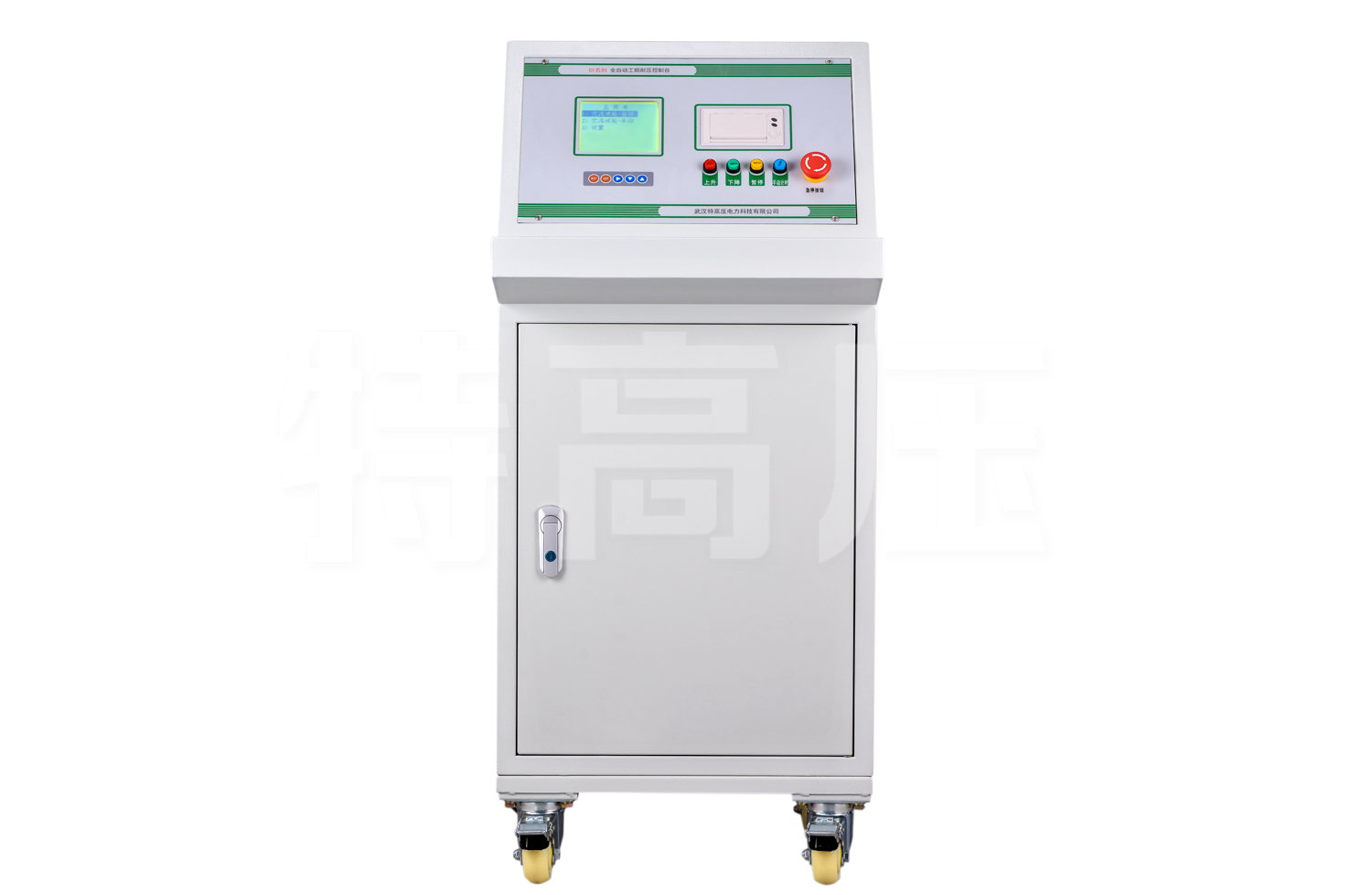

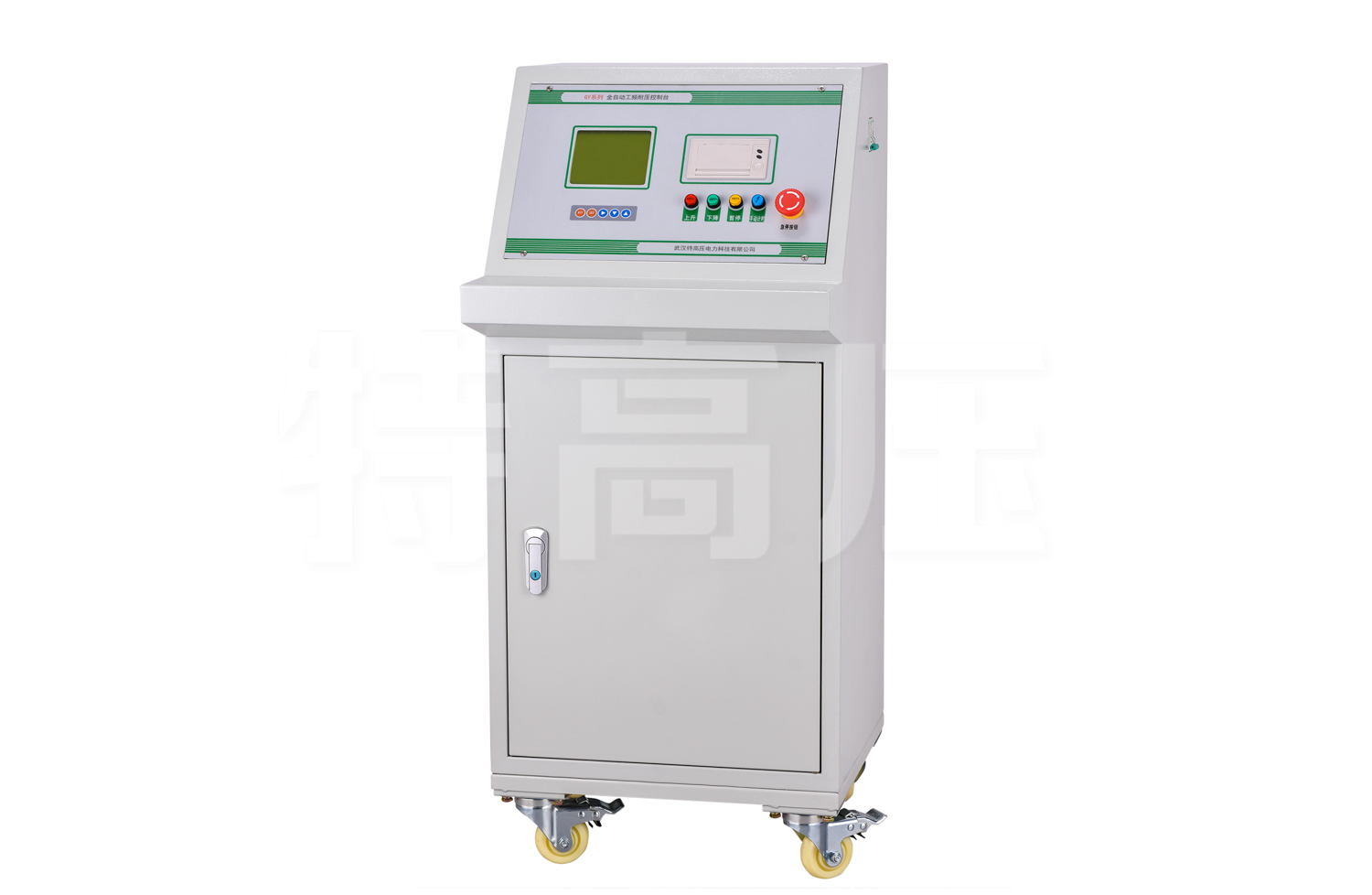

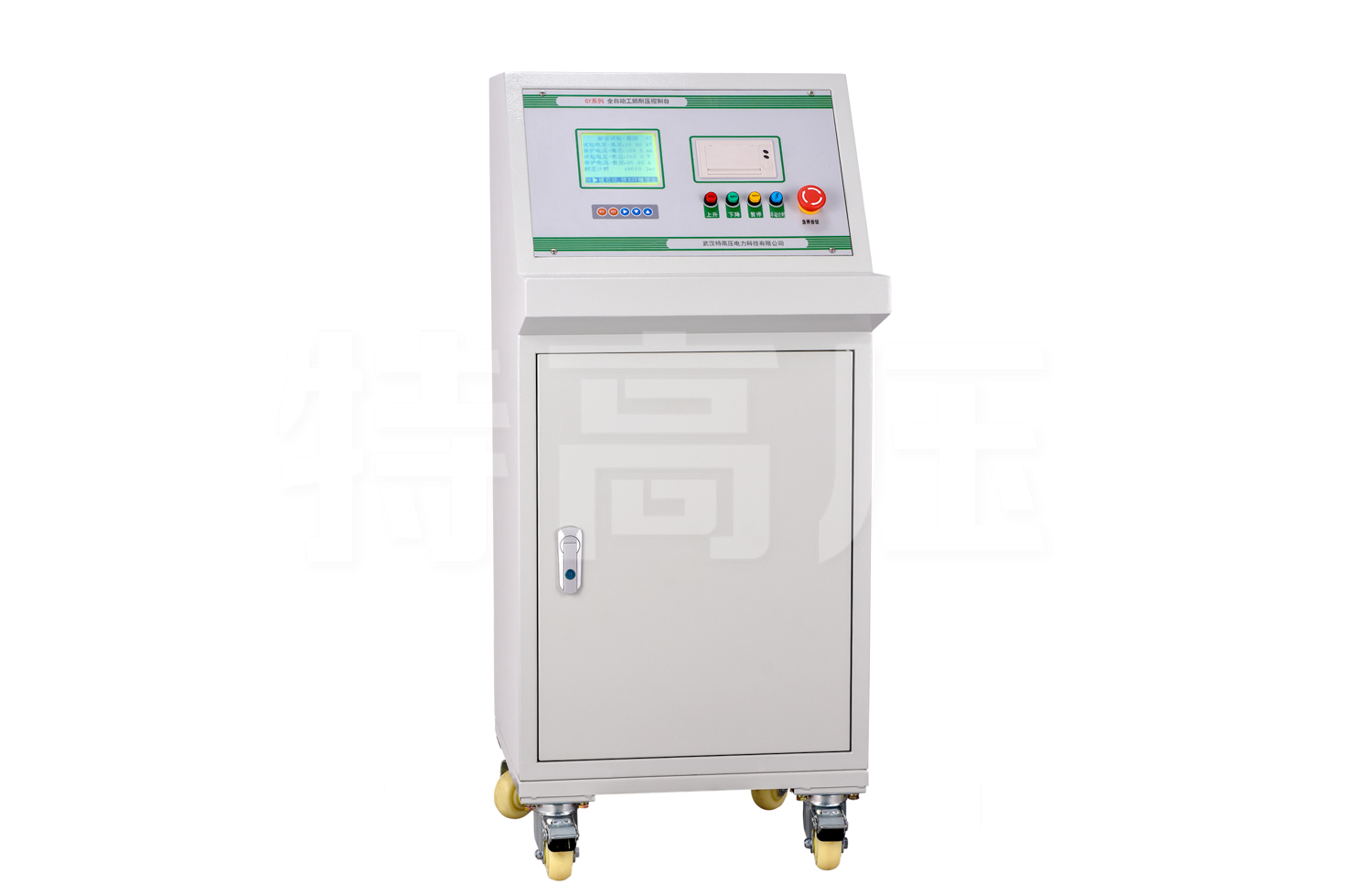

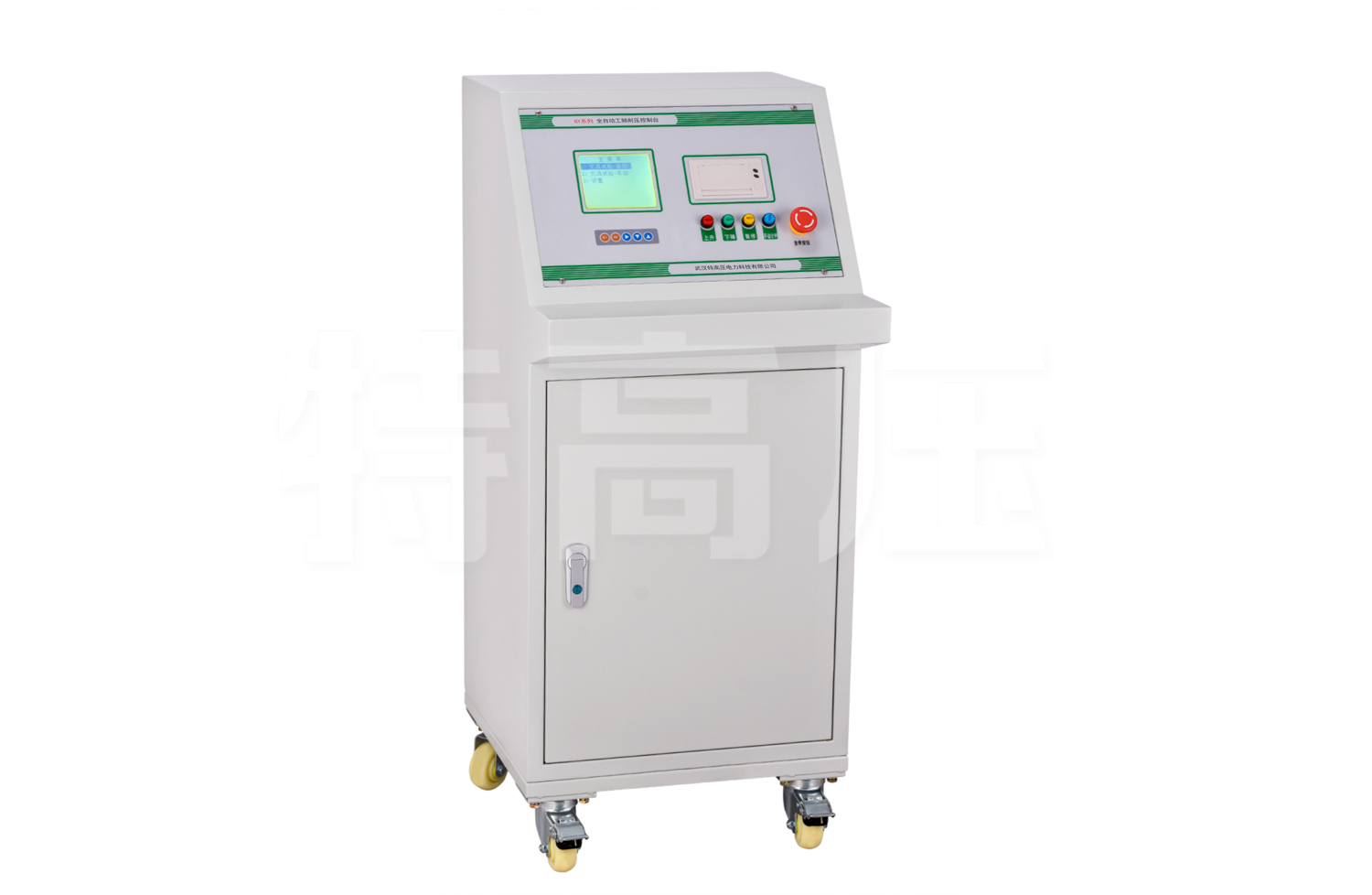

GY系列 全自动工频耐压控制台(图1)GY系列 全自动工频耐压控制台(图2)GY系列 全自动工频耐压控制台(图3)GY系列 全自动工频耐压控制台(图4)GY系列 全自动工频耐压控制台(图5)GY系列 全自动工频耐压控制台(图5)
产品视频
产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
