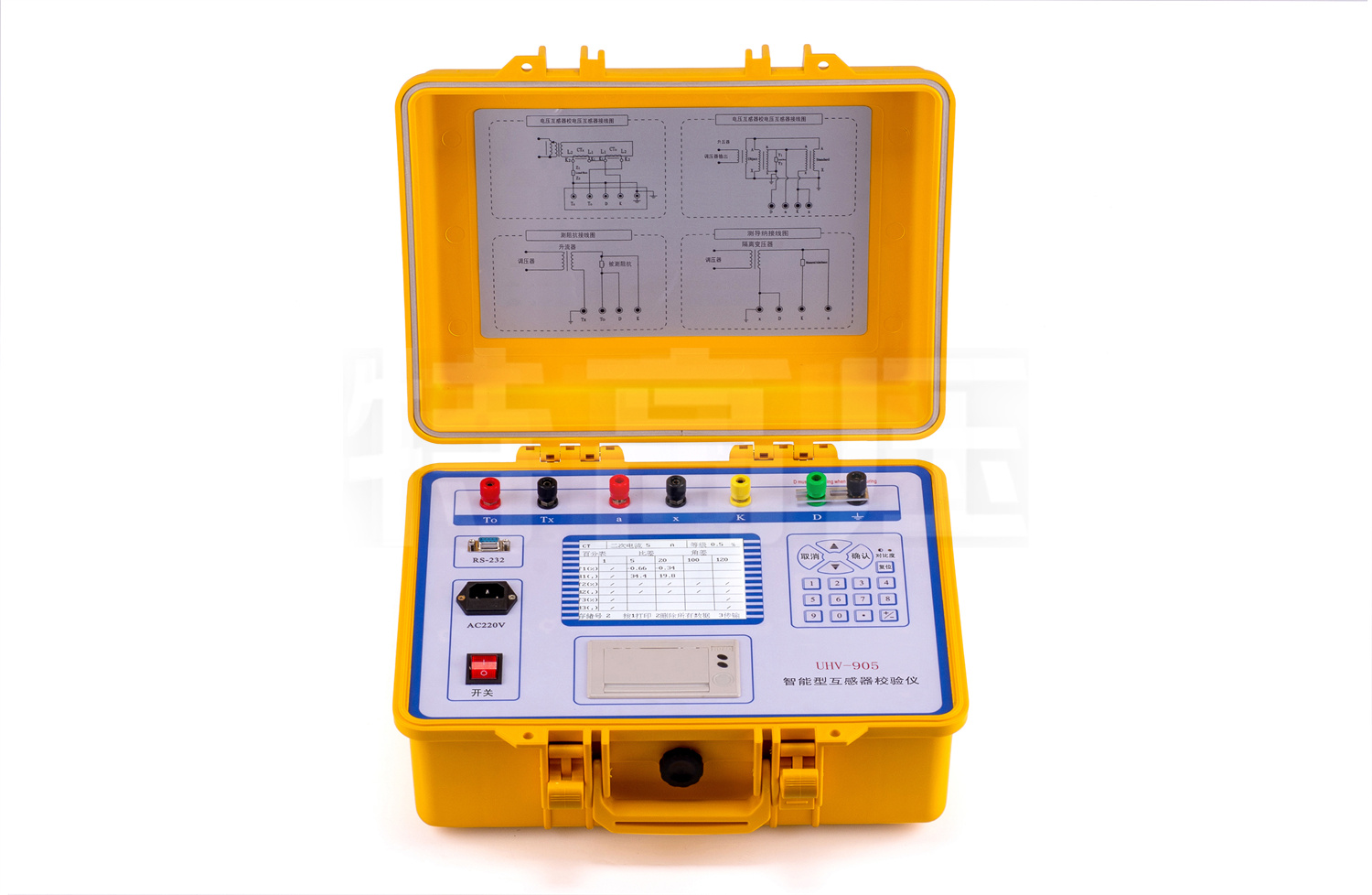

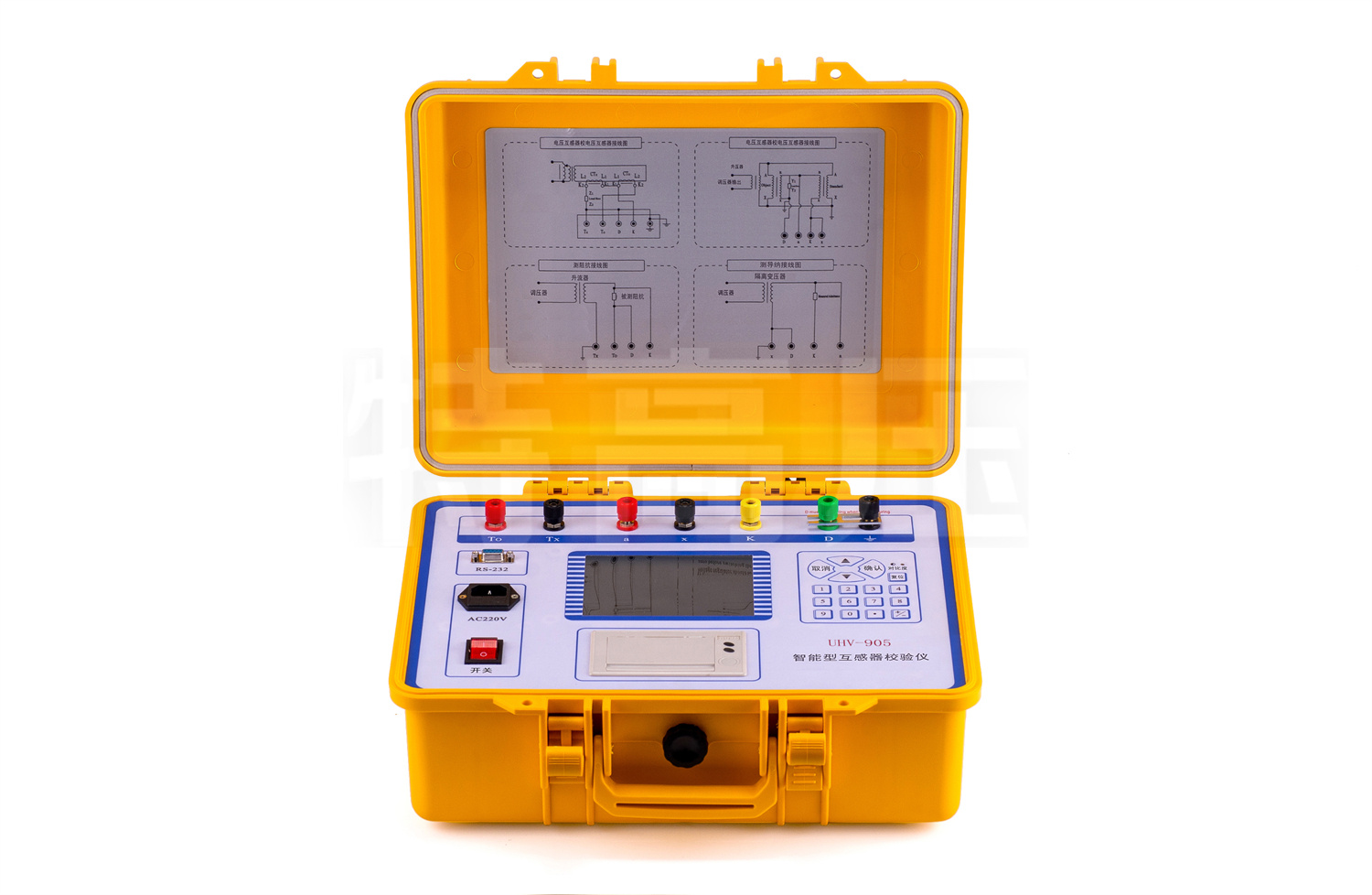

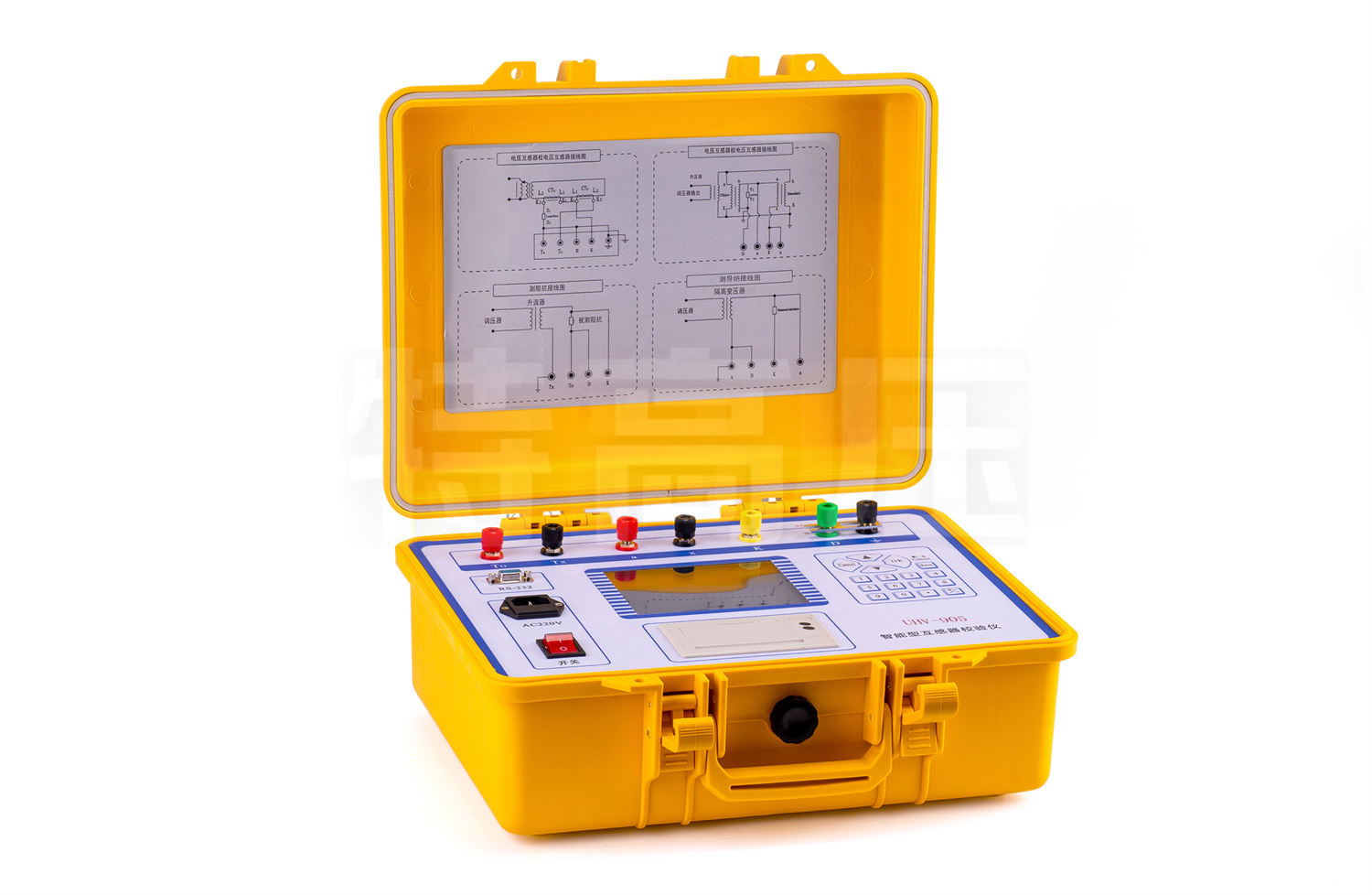

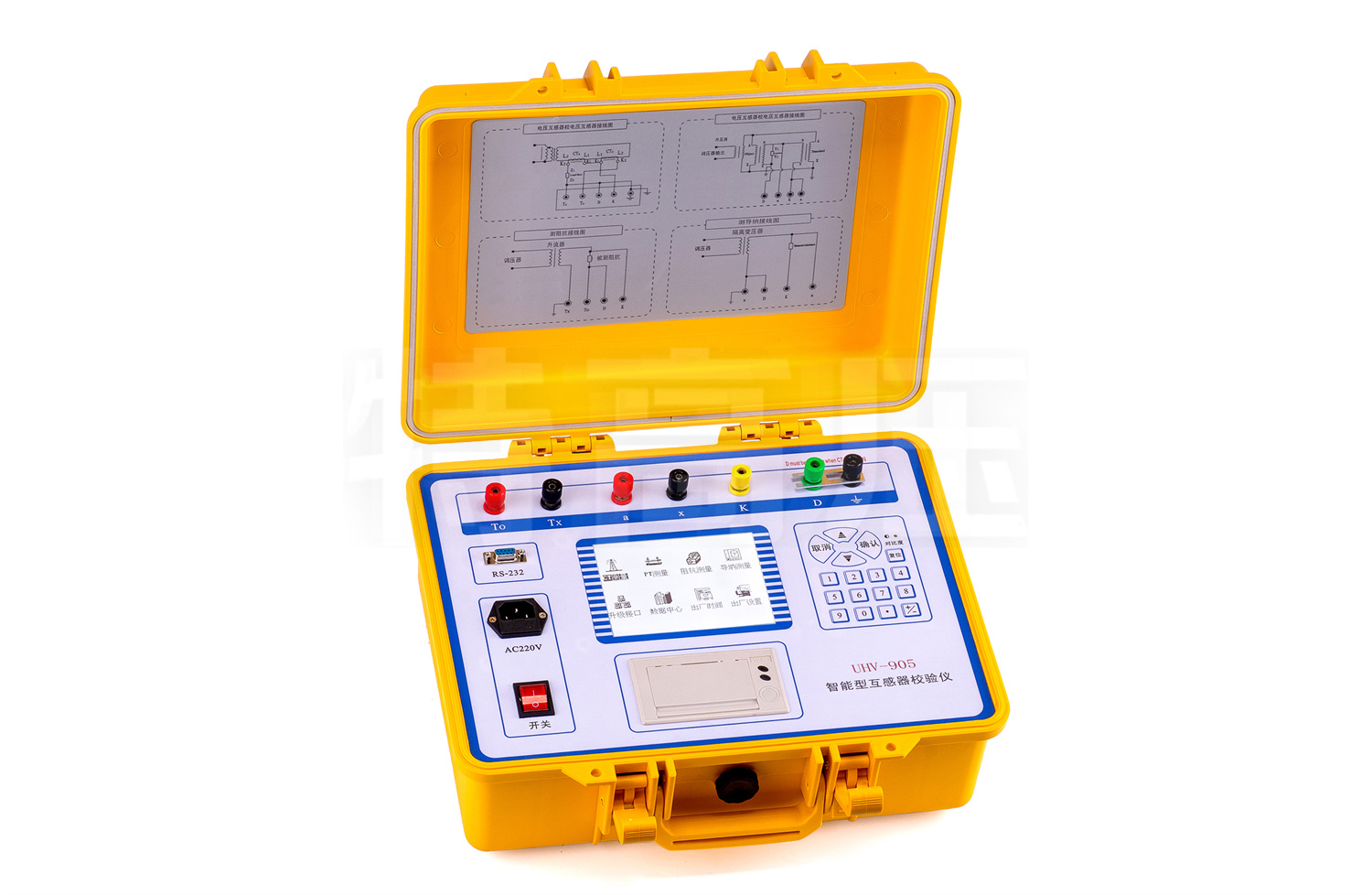

智能型互感器校验仪用于PT、CT的误差及阻抗、导纳测试
参考标准：JJG 313-2010，JJG 314-2010
- 大屏320×240点阵液晶，带长寿命背光照明
- 自动判断极性错误，变比错误及具有虚拟仪器开放功能
- 彻底解决S级测量问题、自动切换量程
注：关于产品购买、技术维护等服务，欢迎致电!
电流互感器和变压器很相像，变压器接在线路上，主要用来改变线路的电压，而电流互感器接在线路上，主要用来改变线路的电流，所以电流互感器从前也叫做变流器。后来，一般把直流电变成交流电的仪器设备叫做变流器，把改变线路上电流大小的电器，根据它通过互感的工作原理，叫做电流互感器。
产品别称：互感器校验仪、互感器现校仪、全自动互感器校验仪、全自动电流互感器校验仪、全自动电压互感器测试仪、互感器现场校验仪、电流互感器现场校验仪、电压互感器现场校验仪
产品参数
技术参数
| 设备使用环境 | 温度：5℃～40℃ | 相对湿度：<80%(25℃时) |
| 海拔高度：<2500m | ||
| 电源频率：50Hz±0.5Hz | 电源电压：220V±5V | |
| 测量范围 | 同相分量(%)：0.0001～200.0 | 分辨率：0.0001 |
| 正交分量(分)：0.001～700.0 | 分辨率：0.001 | |
| 阻抗(Ω)：0.0001～20.0 | 分辨率：0.0001 | |
| 导纳(ms)：0.0001～20.0 | 分辨率：0.0001 | |
| 基本误差 | 同相分量 | ΔX=±(X×2%＋Y×2%)±Dx(有1级可选) |
| 正交分量 | ΔY=±（X×2%＋Y×2%×34.48）(有 1 级可选) | |
| "X"、"Y"——仪器的显示值 | ||
| "Dx,Dy"——仪器的量化误差 | ||
| Dx=2，Dy=5 | ||
| 百分表 | 1.5级(有1级可选) | |
| 工作范围 | 电流 | (1%～149%)In (In =5A) |
| (5%～149%)In (In =1A) | ||
| 电压 | (5%～149%)Un (Un =100V，150V，100V/3) | |
| (5%～149%)Un (Un =100V/3) | ||
| 工作负荷 | 电流 | TO对TX＜0.12Ω cosΦ=1 |
| 电压 | a对x＜0.25VA (100V) | |
| 极性错误指示 | 当工作电流(电压)达到额定电流(电压)的5%以上，误差超过180%时，应有极性指示。 | |
| 注意：如果大于额定工作电流(电压)的10%以上，仍未出现应有的极性指示，说明有故障，请不要再增加电流(电压)，以免烧坏仪器。 | ||
| 变比错误指示 | 当工作电流(电压)达到额定电流(电压)的5%以上，误差超过30%而小于180%时，应有变比错误指示。 | |
| 绝缘和耐压试验及说明 | 端子TX端子相通 | |
| 电源插座对外壳能承受1.5kV，1min耐压 | ||
产品特征
- 1、采用5寸液晶显示，可视范围大，带长寿命背光照明，方便使用，优于很多厂家的显示技术（比如山西互感器厂的数码管校验仪）

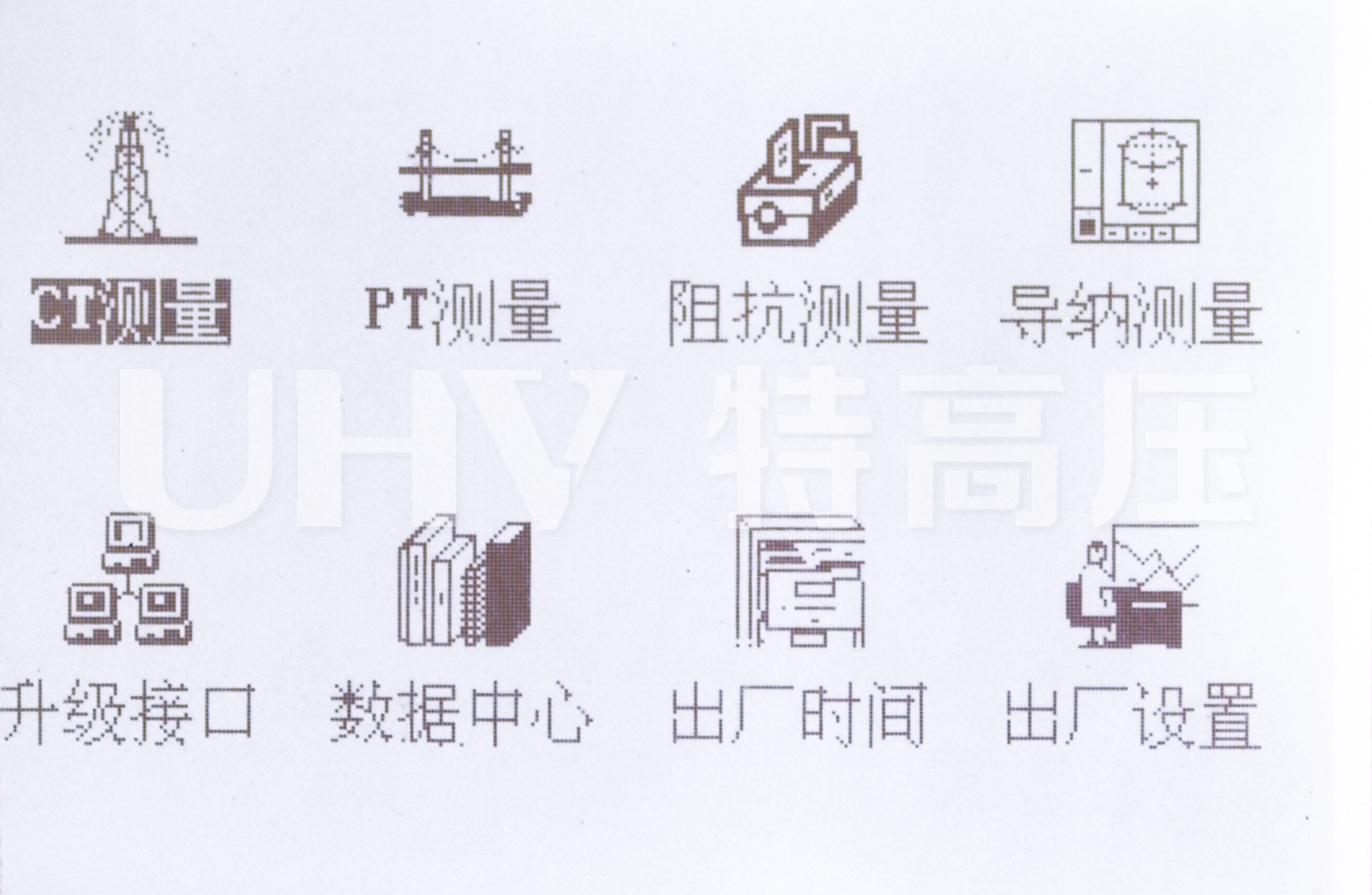

- 2、全中文操作界面，界面美观
- 3、高度集成化：误差，信号状态全部集成在显示器上，直观
- 4、高度智能化：二次开路，接线错误，变比错误，急性错误等报警信息直接显示在校验仪液晶上面
- 5、能够自动实现互感器测量，能够自动切换电流电压负载箱，不需要人为的干预切换
- 6、仪器能够达到1级。目前市场上校验仪大多数采用阻容移相90°方法来实现数据测量，这种方法易受到环境温度、电源频率影响，上述环境一旦发生变化，其测量数据将受到很大的影响
- 7、百分表、比差、角差采用特大字体显示，方便用户观测
- 8、完全满足JJG314-2010和JJG314-2010要求，自动采样
- 9、自动判断极性错误，变比错误
- 10、上位机软件具有虚拟仪器开放功能
- 11、彻底解决S级测量问题
- 12、自动切换量程
- 13、采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题
- 14、功耗：＜15VA（不带微型打印机）、＜25VA（带微型打印机）
- 15、谐波抑制比: ＞40db
- 16、外形尺寸：260mm（长）×350mm (宽)×150mm（高）
- 17、采重量：6Kg
- 18、本设备已经申请了专利，专利号：ZL 2014 3 0215944.1
