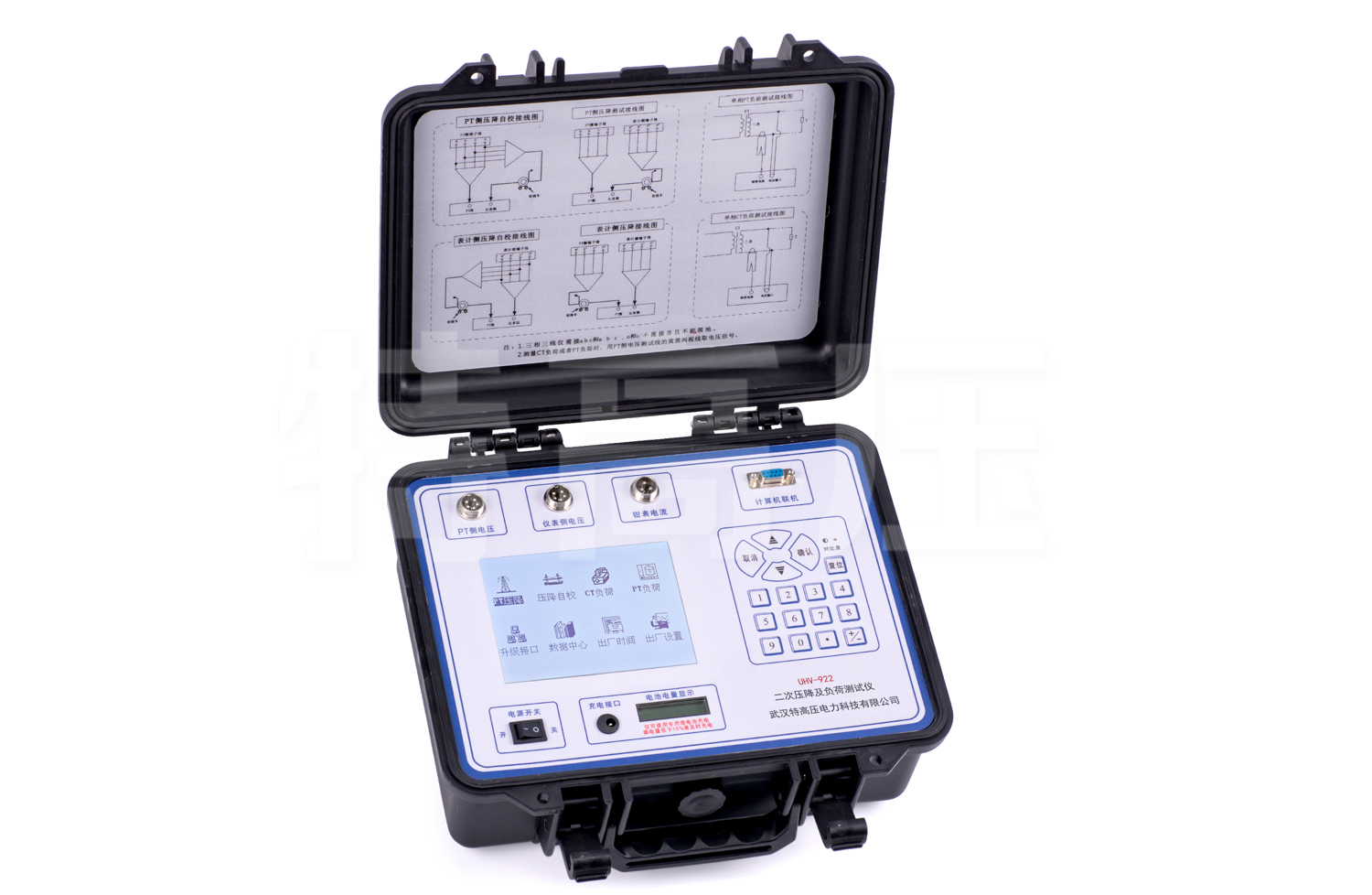

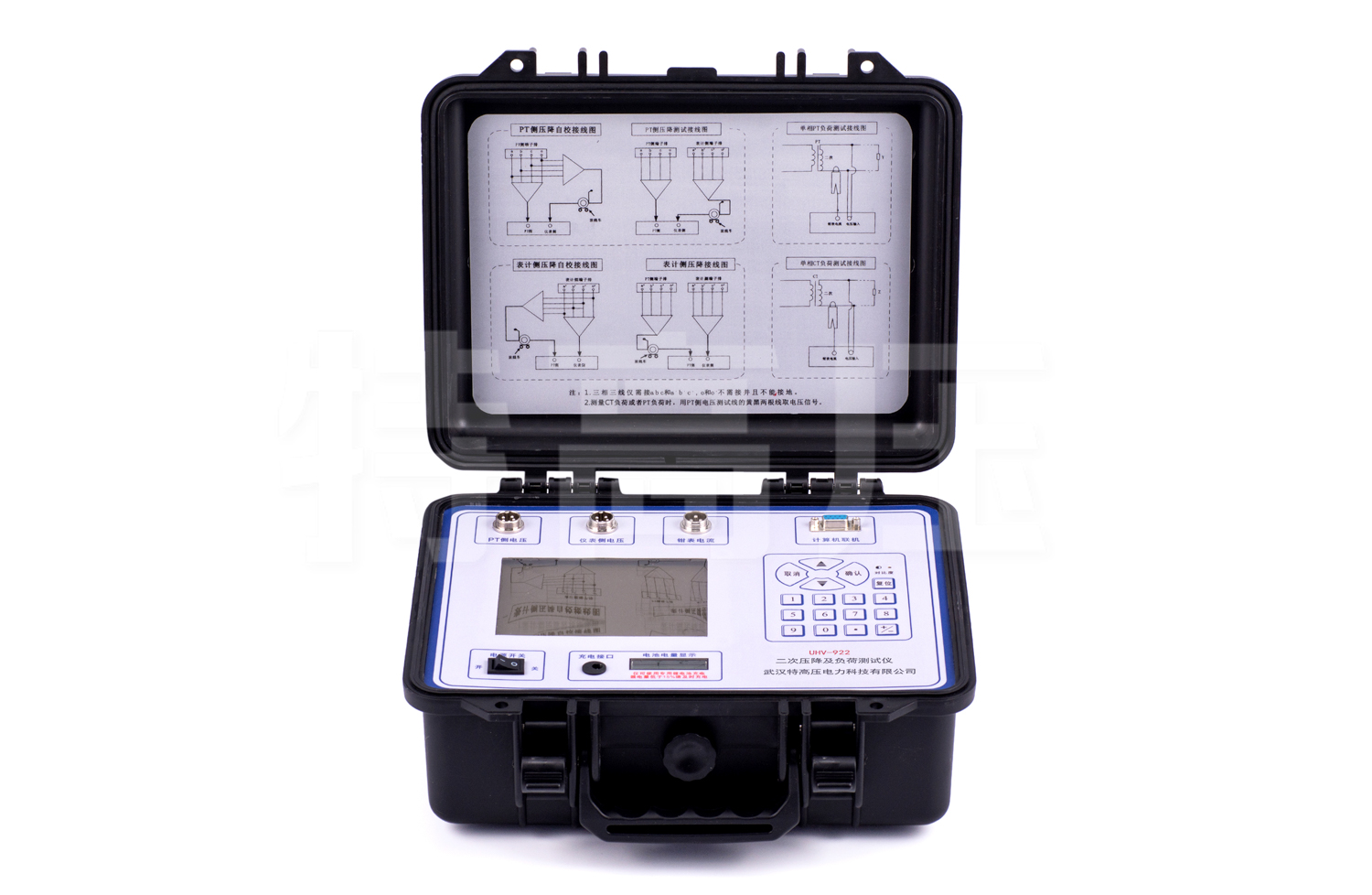

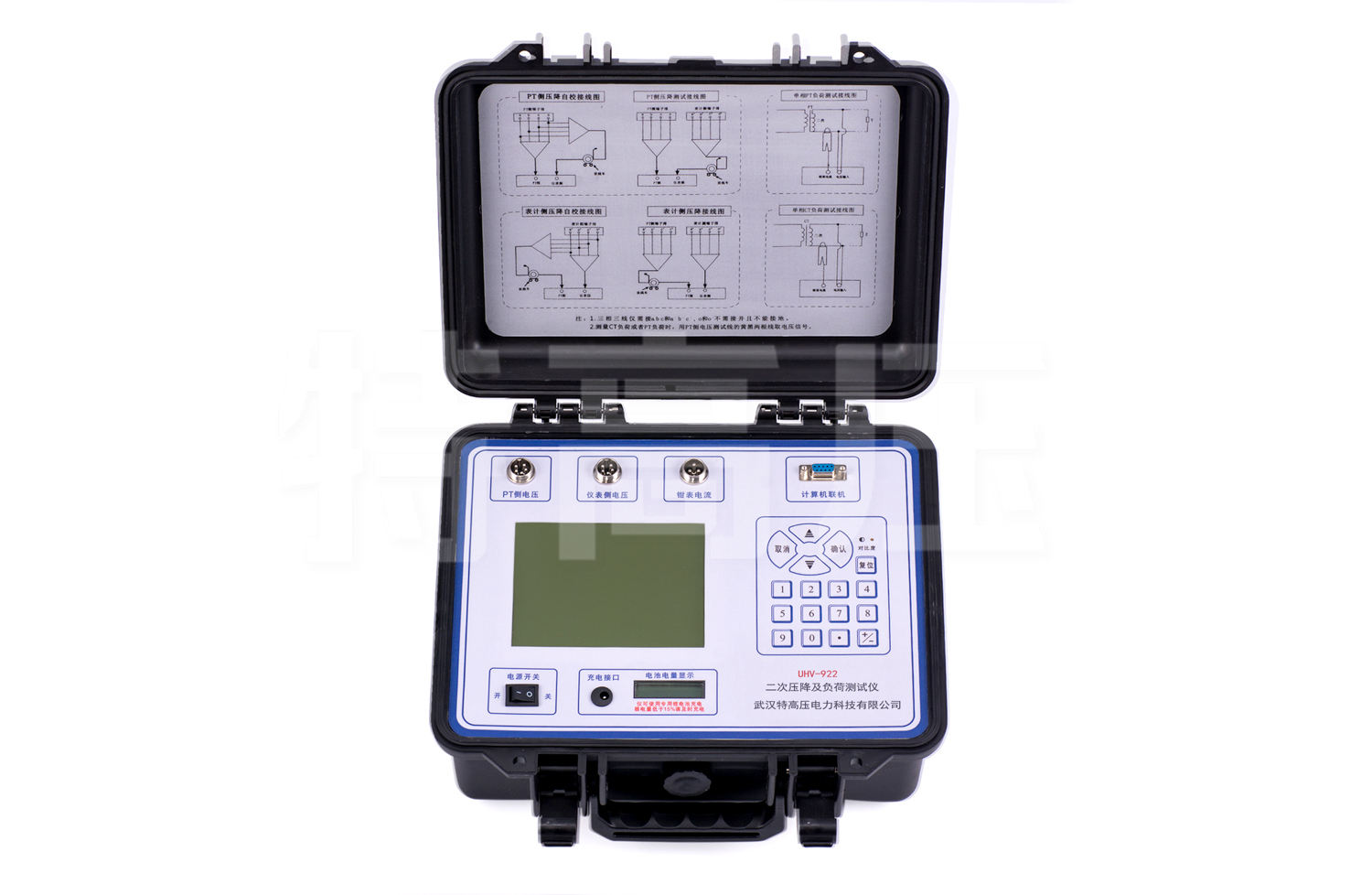

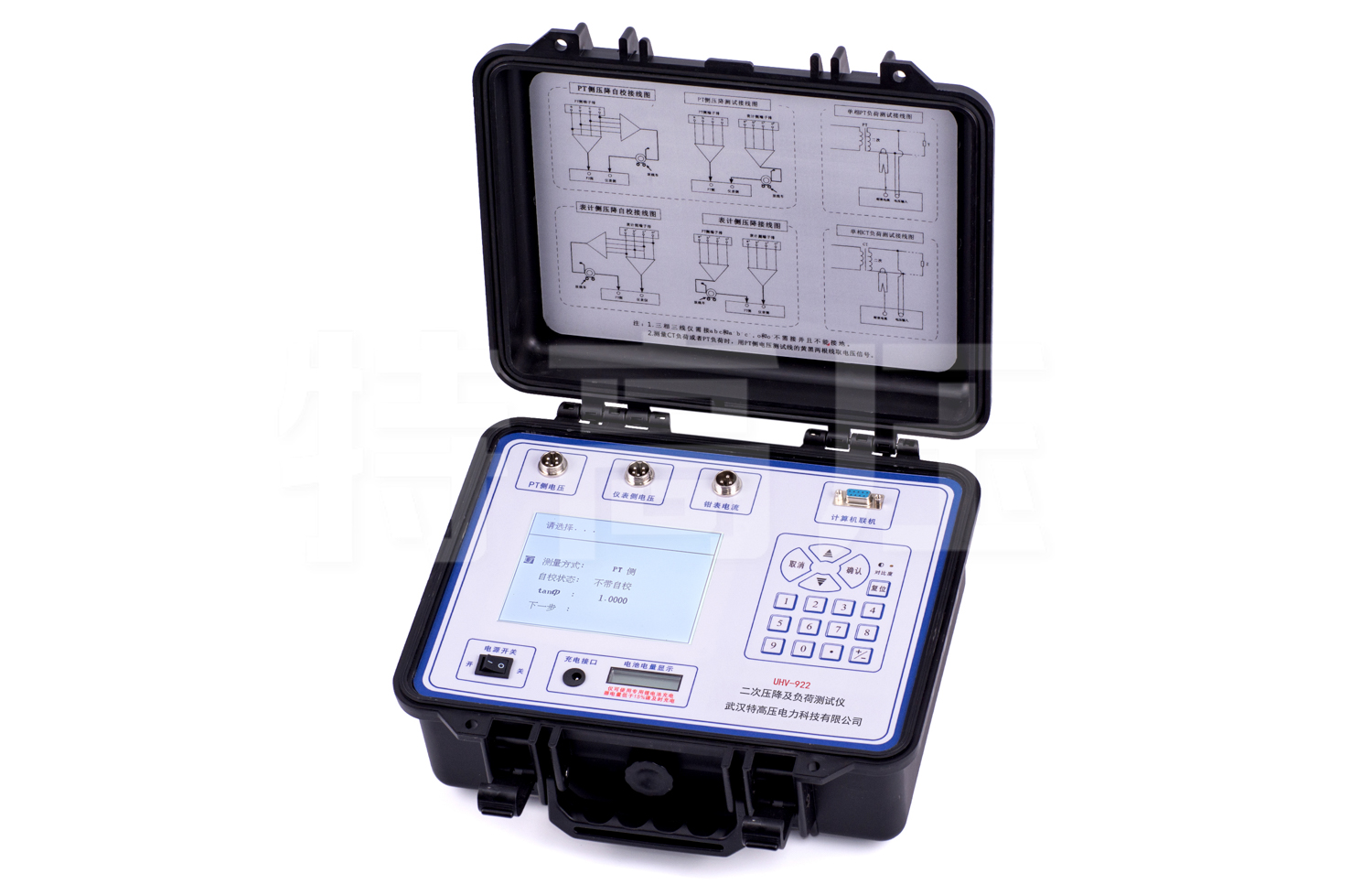

UHV-922 二次压降及负荷测试仪

电能计量装置存在的误差为电能计量综合误差，是由电能表的误差、电压互感器的合成误差、电流互感器的合成误差和电压互感器二次导线压降引起的计量误差所组成，可以用以下式子表示：

ε=εw＋εTA＋εTV＋εr

式中     εw—电能表误差%

εTA—电流互感器合成误差%

εTV—电压互感器合成误差%

εr—电压互感器二次导线压降引起的计量误差%

在电厂及变电站电能计量回路中，室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离，一般在200～400 m左右，整个回路有接线端子排、开关、熔断器及导线，必然存在着接触电阻、导线电阻及分布参数，从而就存在着一定的回路阻抗，造成电压互感器与电能表间的二次回路上有电压降。电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。电压互感器二次电压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。

《电能计量装置技术管理规程》DL／T448－2000的规定，电压互感器二次回路压降，对于I类计量装置，应不大于额定二次电压的0．2％（注：三相三线电路压降的允许值为0．2 V；三相四线电路压降允许值为0.2/V）;其它计量装置，应不大于额定二次电压的0．5％（注：三相三线电路压降的允许值为0．5 V；三相四线电路压降允许值为0．5/V）。对运行中的电压互感器二次回路压降需进行周期测试，以便算出由此引起的电能计量误差，这对于进行技术改进，减小电能计量综合误差，降低计费损失有着重要意义。

国家电网公司生产运营部的《电能计量装置现场检验作业指导书》明确规定要对电流互感器和电压互感器的实际二次负荷进行测量。

电压互感器二次实际负荷：

电压互感器在实际运行中，二次所接的测量仪器以及二次电缆间及其与地线间电容组成时总导纳。

电流互感器二次实际负荷：

            电流互感器在实际运行中，二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。

产品别称：二次压降测试仪、二次负荷测试仪、二次压降及负荷测量仪、二次压降及负荷在线测试仪、互感器二次压降及负荷在线测试仪、二次回路负载测试仪
