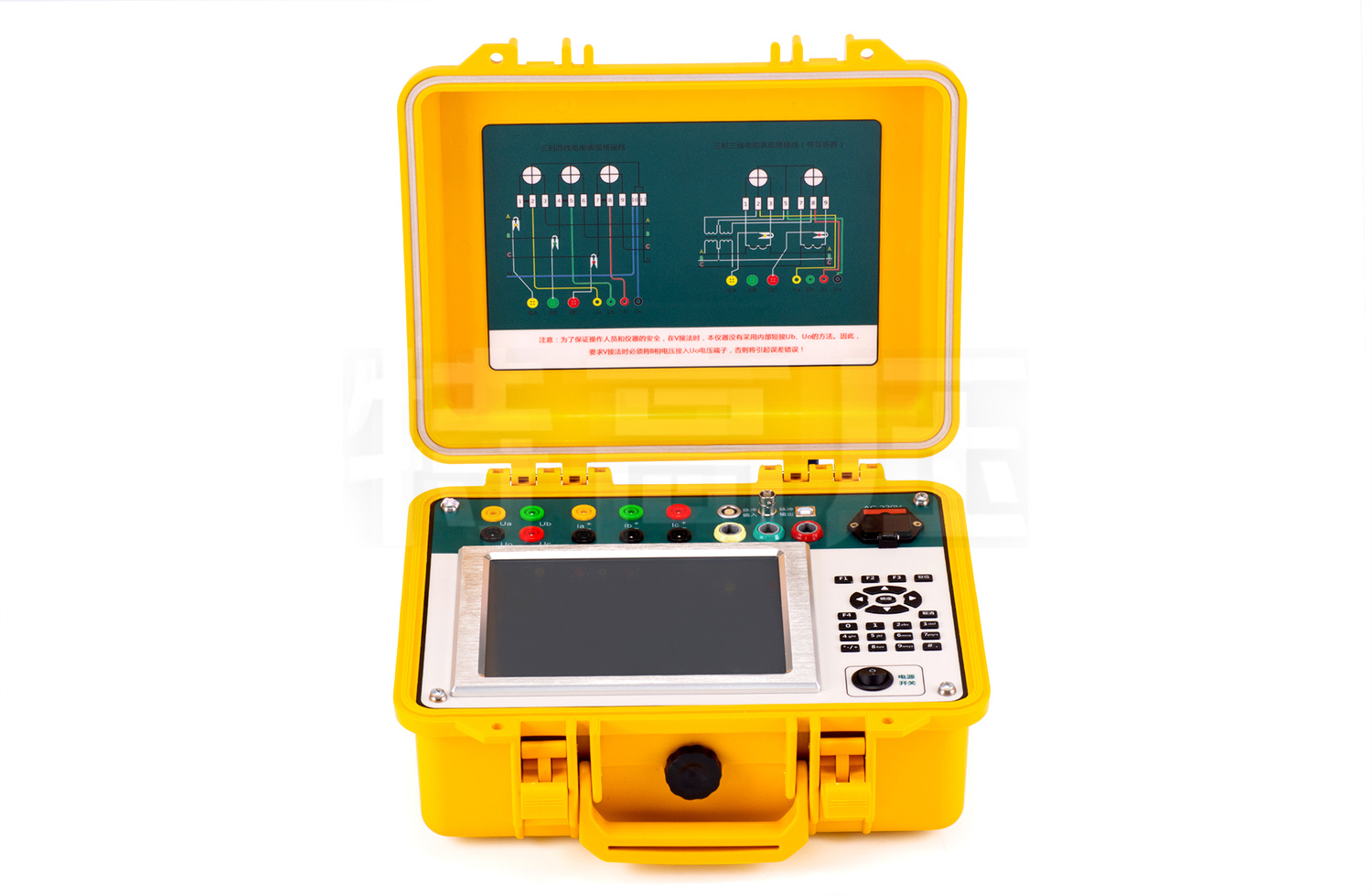

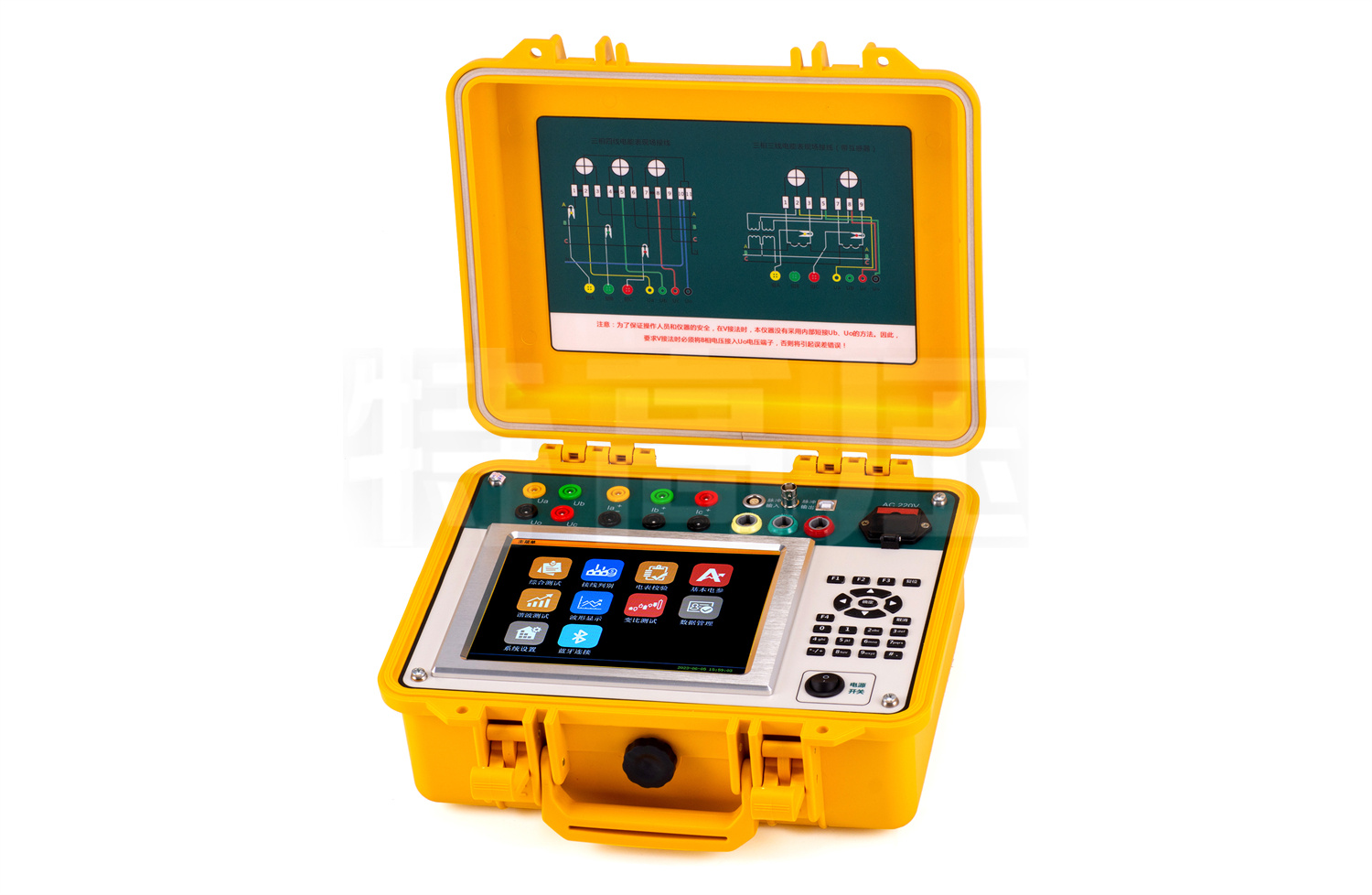

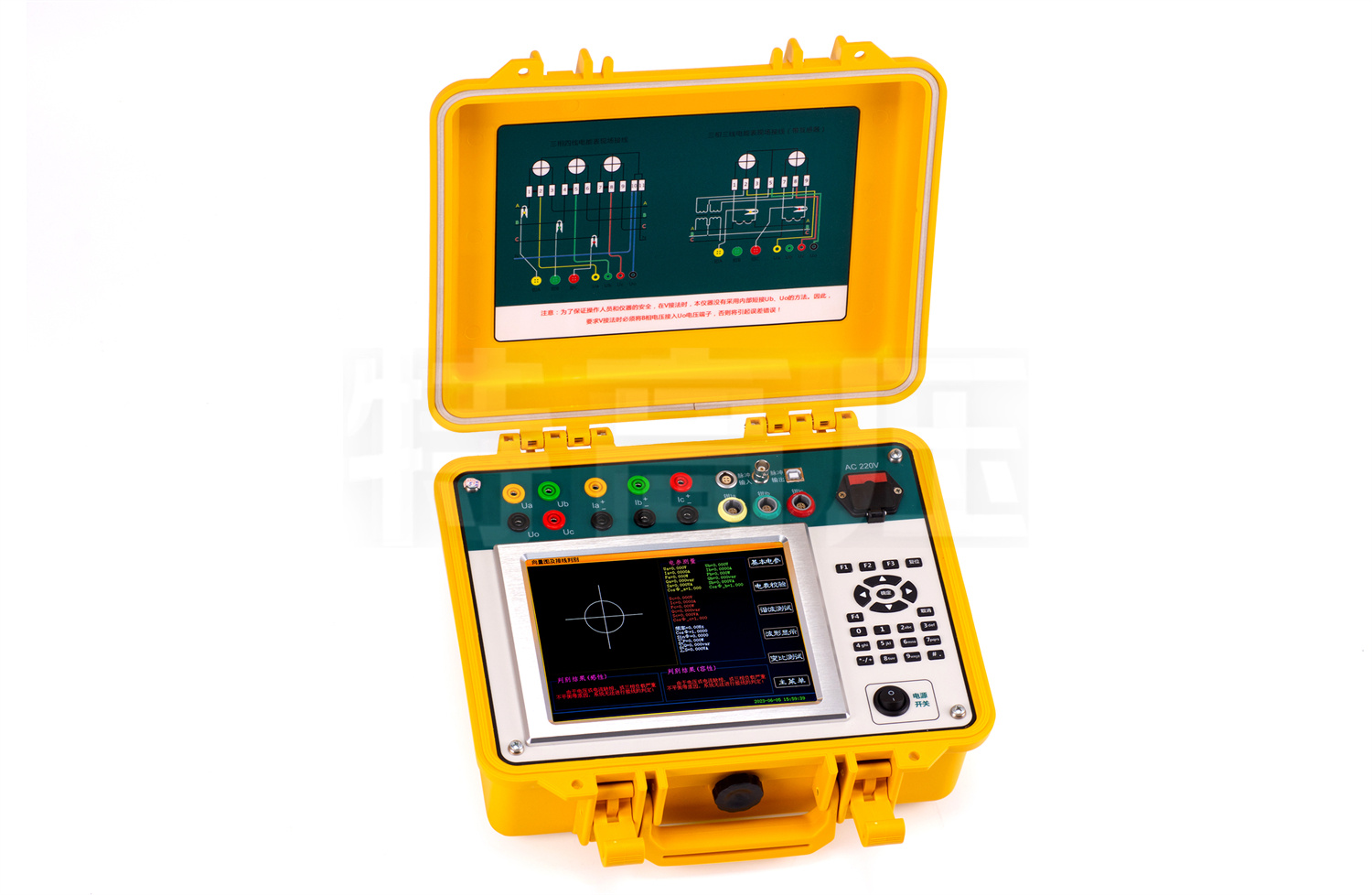

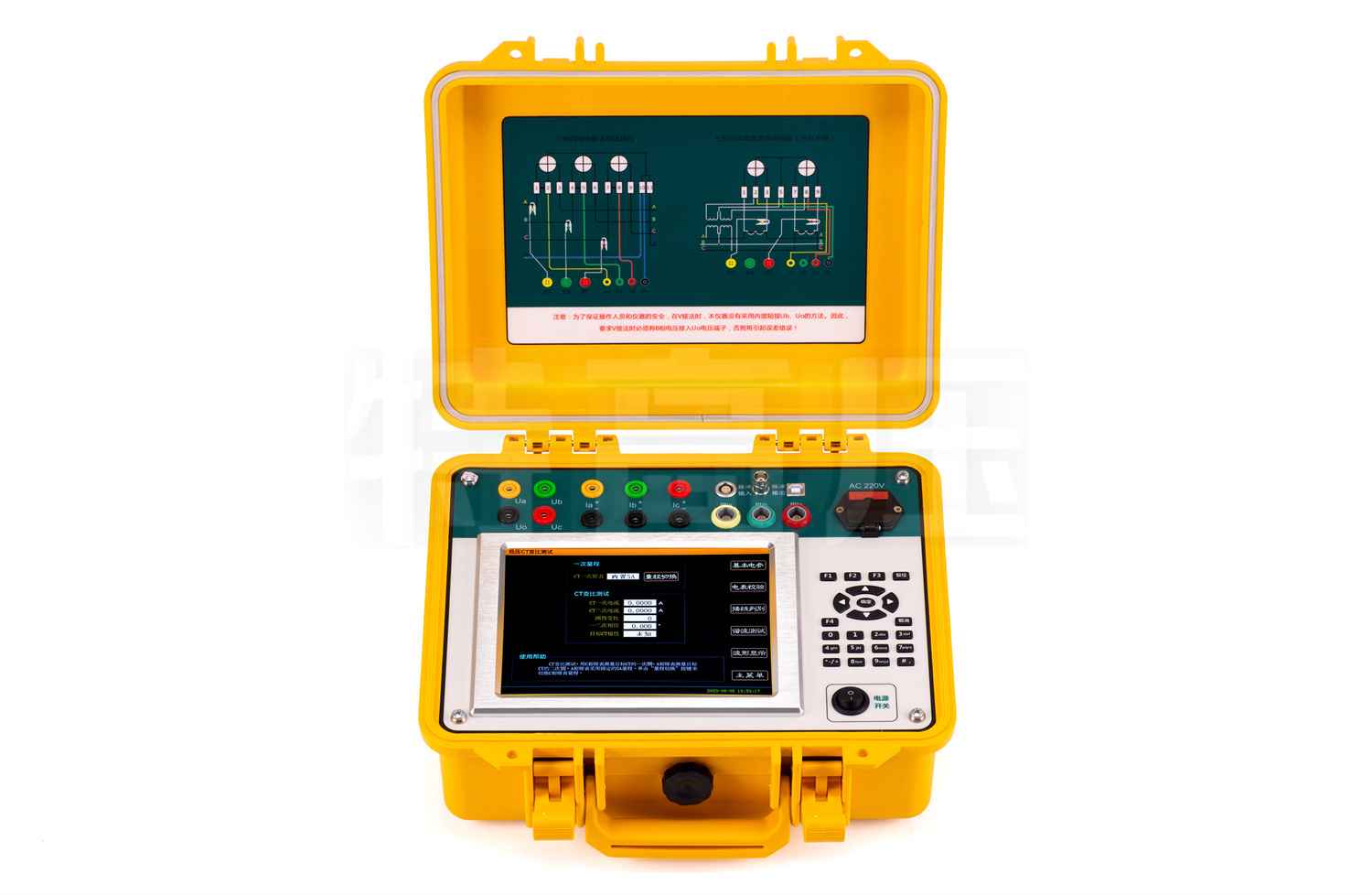

UHV-926 三相电能表现场校验仪

适用于现场或实验室的新型、综合性仪表,集电能表校验、谐波测试、电能表接线检查等功能

参考标准:DL/T 826-2002,DL/T 448-2016

  • 采用以高速浮点DSP处理器为核心的多处理器组合工作
  • 采用按键和触摸屏结合的人机交互方式,操作方便
  • 可以显示电压、电流各通道的波形

注:关于产品购买、技术维护等服务,欢迎致电!

三相电能表现场校验仪是我公司电能表校验仪系列中新增的一员,它融合了我公司多年从事电能表校验仪的经验,结合了多方客户的宝贵建议。

三相电能表现场校验仪是适用于现场或实验室的新型、综合性仪表,集电能表校验、谐波测试、电能表接线检查等功能于一身。是一款难得的高性价比仪器。

产品别称:电能表校验仪、电能表现场校验仪、三相电能表现场校验仪、电能表现校仪、三相电能表检定装置

产品参数

技术参数

电压测试范围AC 30~450V
电流测试范围内置电流互感器:5A
钳形电流互感器:可选5A、50A、100A、500A、1500A等
频率测试范围45Hz~65Hz,准确度:±0.01%
相位测量范围-180°~+180°,准确度:±0.05
电压、电流准确度电压±0.05%
内置电流互感器:±0.05%;钳形电流互感器±0.2%
有功功率、有功电能准确度内置电流互感器:0.05级
钳形电流互感器:0.2级
无功功率、无功电能准确度内置电流互感器:0.1级
钳形电流互感器:0.5级
输入阻抗电压输入阻抗≥300kΩ
电流输入阻抗≤0.01Ω
24小时变差≤±0.01%
功耗<15W
工作电源AC45~450V
工作环境温    度:-25℃~+45℃
相对湿度:40%~95%
外形尺寸320×260×140mm3
重量3kg

本仪器的低频电能脉冲常数(p/kW·h)

量程内置5A互感器5A钳表50A钳表100A钳表500A钳表1500A钳表
CL20002000200100209

本仪器的高频电能脉冲常数(p/kW·h)

量程内置5A互感器5A钳表50A钳表100A钳表500A钳表1500A钳表
CH1×1071×1071×1065×1051×1051×104
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、采用以高速浮点DSP处理器为核心的多处理器组合工作, 6通道同步保持16位ADC转换器,保证电压电流的同步计算。

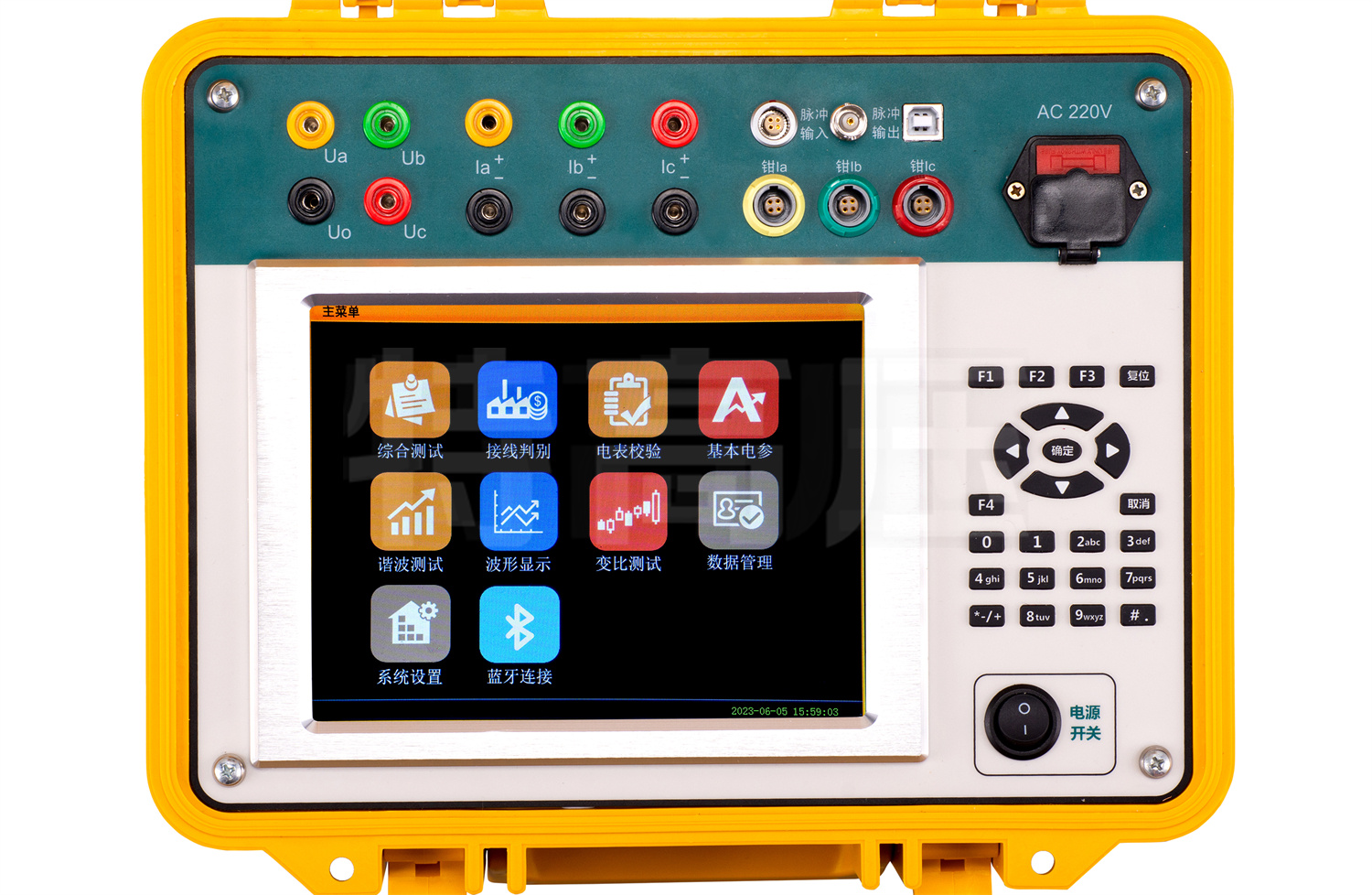

  • 2、采用8.4寸800×600分辨率工业级TFT液晶屏,显示清晰、美观、信息量大,可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。
  • 3、采用按键和触摸屏结合的人机交互方式,操作方便。
  • 4、具有144种错误接线判别(三相三线48种、三相四线96种)功能,并用文字准确清晰描述错误信息。
  • 5、可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量,并用柱形图直观显示出来。

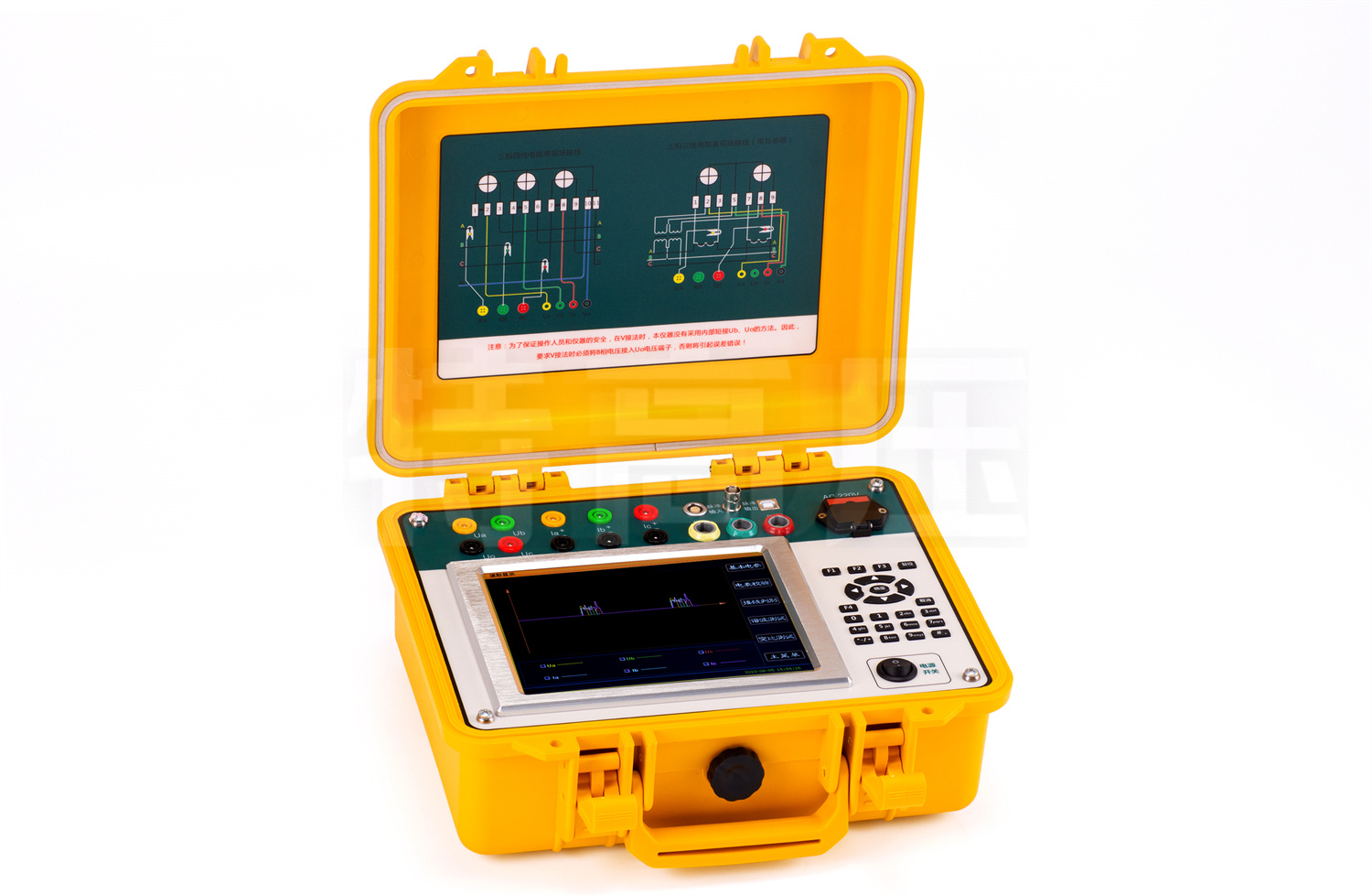

  • 6、可以显示电压、电流各通道的波形。
  • 7、内置电流互感器最小2mA启动,在高供高计时,可空载进行电能表错接线判别。
  • 8、内置大容量Flash存储空间,USB通讯接口,可以即插即用上传测试数据。
  • 9、测试无盲区,可以测量国内外所有种类的电能表。
  • 10、可以采用多种工作供电模式,既可以市电供电,也可以使用现场测试线路供电。
三相电能表检定装置三相电能表检定装置三相电能表检定装置三相电能表检定装置三相电能表检定装置三相电能表检定装置
产品视频

产品证书

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2016质量管理体系要求、GB/T24001-2016环境管理体系要求、GB/T45001-2020职业健康安全管理体系要求。
