可检验电力系统中各种电表【电能表（选配）、电压表、电流表等】的基本误差
参考标准：DL/T 826-2002
- 本仪器的核心技术是 ARM+FPGA；高速高精度 D/A 转换器与直接数字合成技术（DDS）
- 内置高精度参数标准，采用模拟闭环反馈和数字PID调节
- 精度高、工作稳定可靠、操作方便灵活
注：关于产品购买、技术维护等服务，欢迎致电!

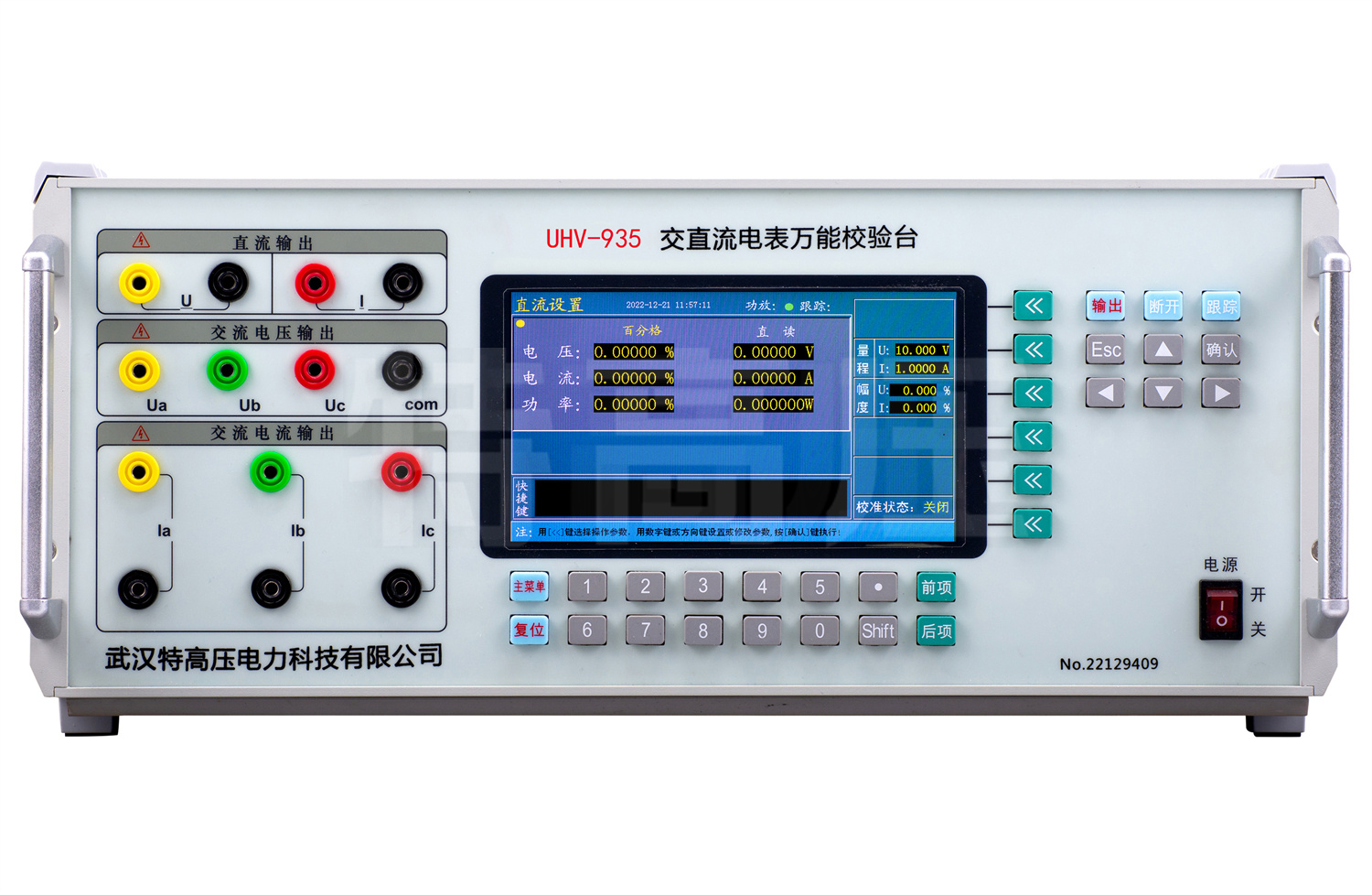

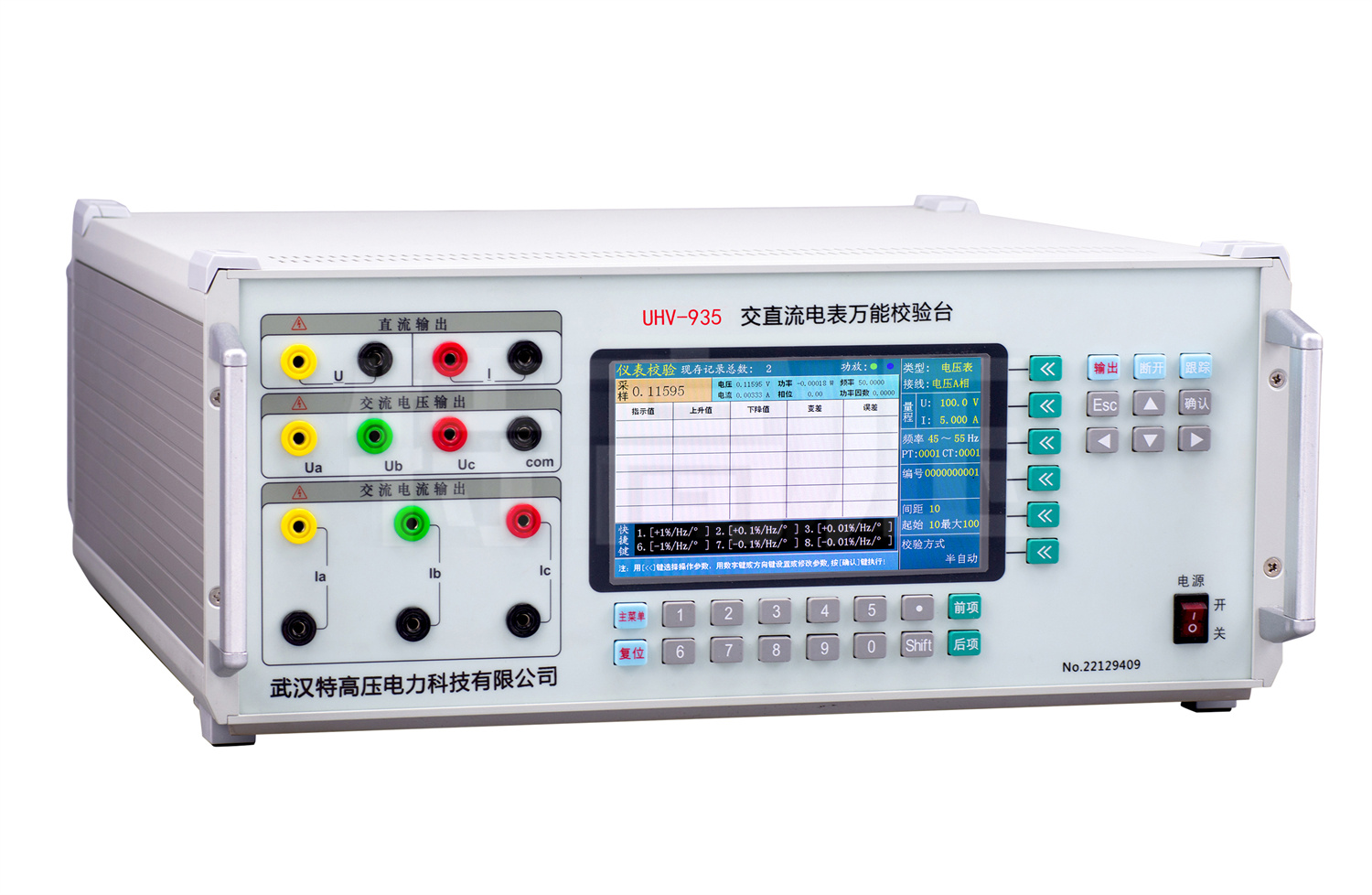

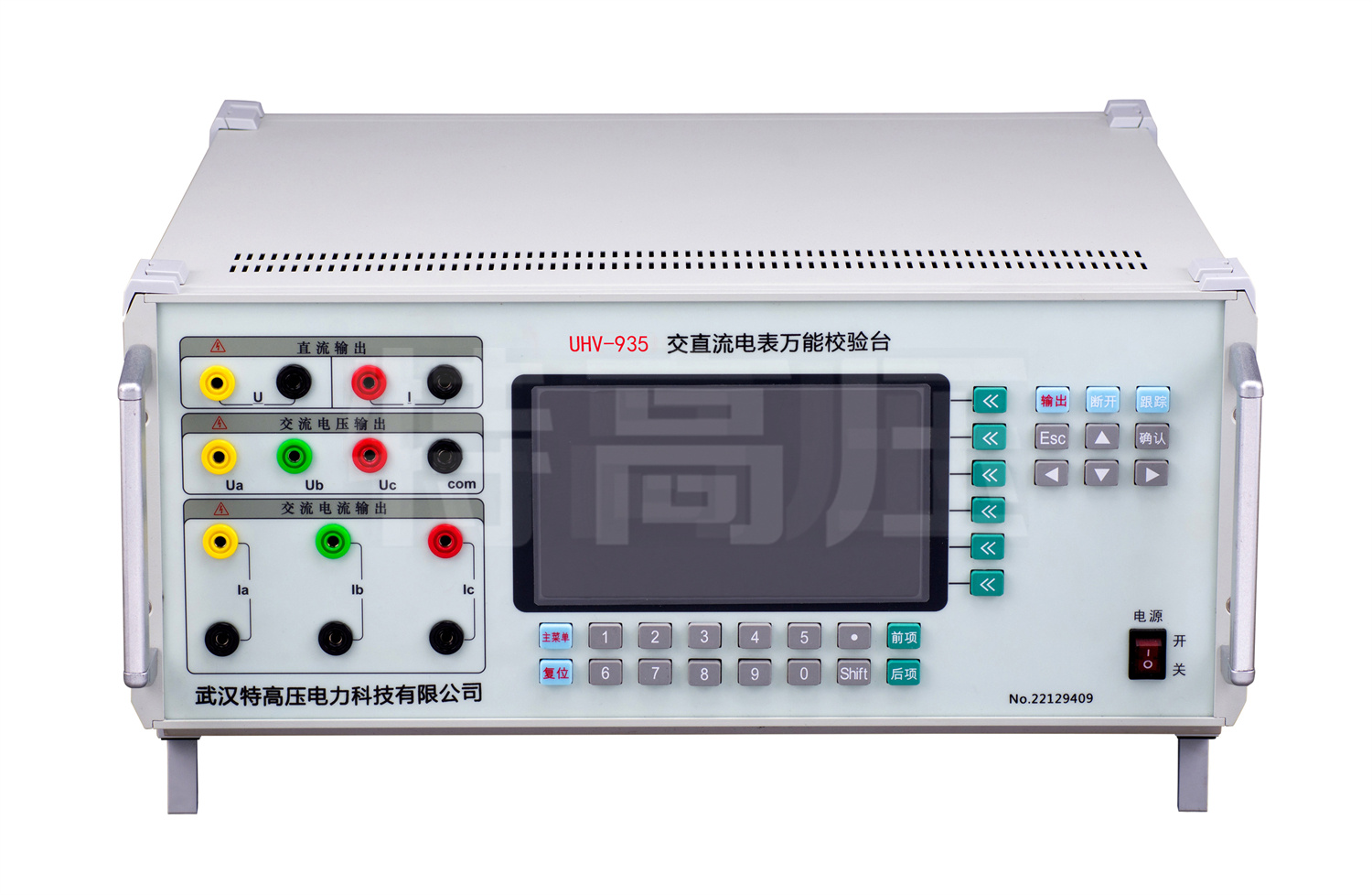

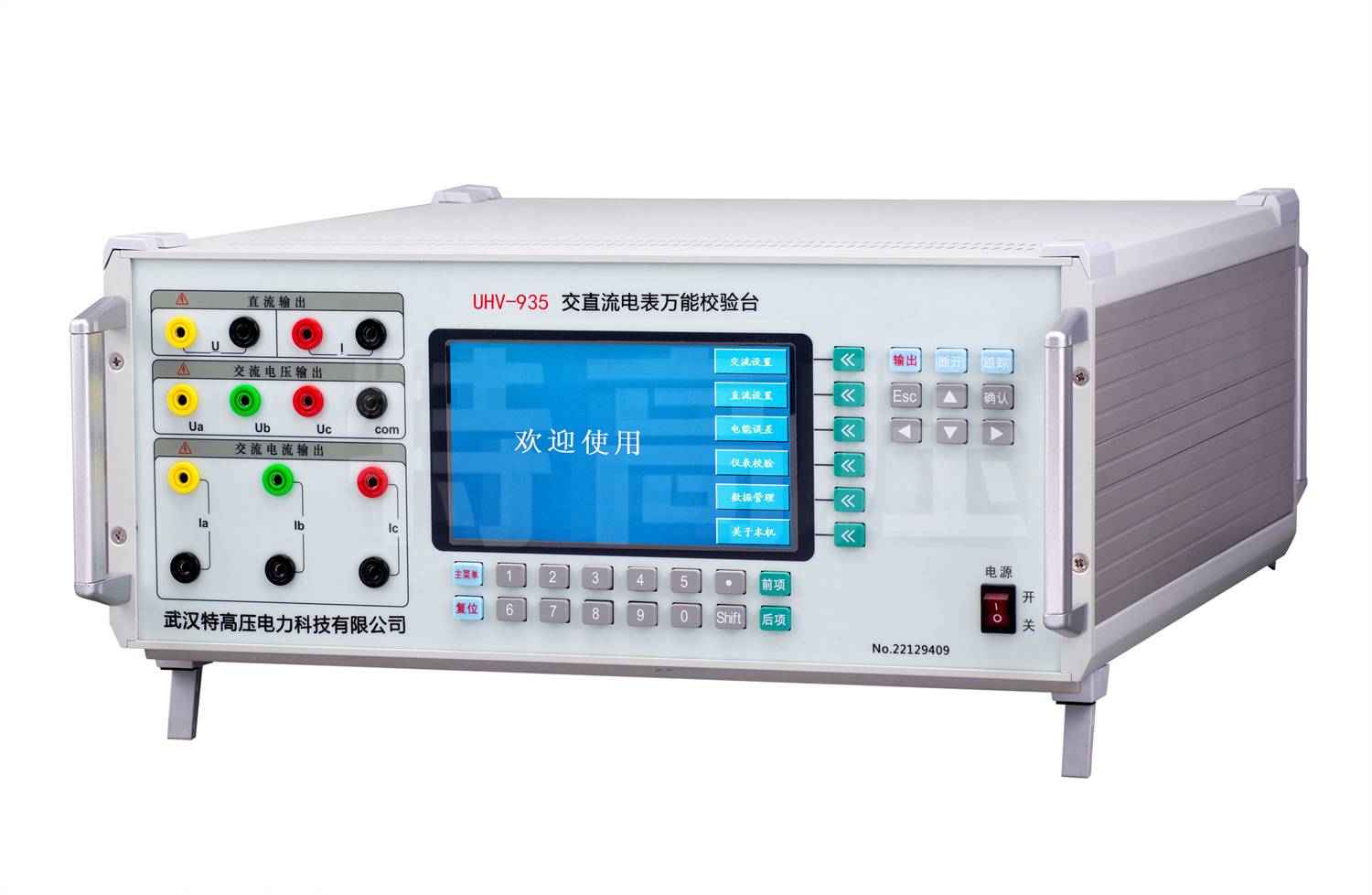

本仪器是本公司最新开发研制的高精度多功能标准源【源表一体便携式检定装置】系列产品之一。本仪器的核心技术是 ARM+FPGA；高速高精度 D/A 转换器与直接数字合成技术（DDS）。产品内置高精度参数标准，采用模拟闭环反馈和数字PID调节,使输出电压、电流、频率、相位、功率、电能（选项）等即为长期稳定跟踪设置数据。
本仪器具有精度高、工作稳定可靠、操作方便灵活等特点。
产品别称：交直流指示仪表校验装置、多功能交直流指示仪表校验装置、交直流指示仪表校验装置、交直流指示仪表校验仪、多功能交直流指示仪表校验仪
产品参数
技术参数
| 输出电压电流 | 输出电压范围 | 0~600V |
| 额定电压量程 | 25V、50V、100V、200V、400V、600V | |
| 输出电流范围 | 0~24A | |
| 额定电流量程 | 0.1A、0.5A、1A、5A、10A、20A | |
| 电压电流调节范围 | 0～120% | |
| 电压电流调节细度 | 5×10-5 | |
| 电压电流准确度 | 误差≤0.03%（读数）±0.02%（满度）；0.05 级 | |
| 电压电流输出功率 | 各额定量程满度100%输出时，输出功率不小于20W | |
| 输出频率 | 频率范围 | 45Hz~65Hz |
| 频率分辨率 | 0.001Hz | |
| 准 确 度 | 0.01Hz | |
| 输出相位 | 输出范围 | 0.00°~359.99° |
| 调节细度 | 0.01° | |
| 输出准确度 | 0.1° | |
| 输出谐波 | 谐波 | 2～32次 |
| 幅度 | 0～20% | |
| 各次谐波相位细度 | 0.01°·N（N为谐波次数） | |
| 输出功率 | 输出功率范围 | 额定电压量程与额定电流量程任意组合 |
| 输出准确度 | 在各额定功率量程范围符合0.05级准确度无功功率准确度下降一个等级 | |
| 输出波形失真度 | 交流电压、电流输出波形失真度≤0.3% | |
| 电能表测量 | 综合误差 | 0.05%FS (脉冲输出≤90kHz；三相额定值=60kHz) |
| 直流输出 | 直流电压量程 | 75mV、150mV、300mV、3V、6V、10V、 每档输出容量 100mA；75V、150V、300V、500V，1000V 每档输出容量 40mA； |
| 直流电流量程 | 30uA、300uA、3mA、30mA 最大输出容量 9VA；300mA、1、5A、20A 最大输出容量 10VA； | |
| 直流电压电流调节范围 | 0～120% FS，调节细度 5×10-5； | |
| 直流电压电流输出稳定度 | U：≤0.01% FS/100s,I：≤0.02% FS/100s； | |
| 直流电压额定量程准确度 | 300mV~1000V 量程误差≤0.03%(读数)±0.02%(满度)：0.05 级 | |
| 直流电流额定量程准确度 | 300uA~1A 量程误差≤0.03%(读数)±0.02%(满度)：0.05 级 | |
| 电压75mV、150mV输出 | （负载≥200Ω）电流 30uA、5A、20A | |
| 准确度 | 误差≤0.06%（读数）±0.04%（满度）；0.1级 | |
| 其他 | 工作电源 | 单相220V±10%，50Hz±5% |
| 使用环境 | 相对温度：20℃±10℃ | |
| 相对湿度 | ≤85%RH | |
| 体积重量 | 460×480×200mm3，约18kg | |
注：
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：400-8855-448
产品特征
- 1、可检验电力系统中各种电表【电能表（选配）、电压表、电流表、功率表、频率表、功率因数表、相位表】的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。
- 2、电源部分可生成具有 2～32 次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
- 3、采用高精度大功率精密运放，工作频带为40Hz～1kHz，具有良好的线性。双重输出保护，使输出信号具有高保真、高抗冲击的能力。
- 4、设有 RS-232 接口和 USB（选件）接口。由PC机控制本装置可对各种仪表进行检验，并对结果进行处理和管理。
- 5、采用精美铝合金机箱，外形美观，整机重量轻。
