UHV-531 高低压钳形电流表(1000A)

突破传统结构,专为测量高压电流而精心设计制造的

参考标准:GB 13398-2008

  • 采用新CT技术及掩膜数字集成技术
  • 具有峰值保持、数据保持、数据存储等功能
  • 绝缘杆轻便,具有防潮、耐高温、抗冲击、抗弯、高绝缘、可伸缩等特点

注:关于产品购买、技术维护等服务,欢迎致电!

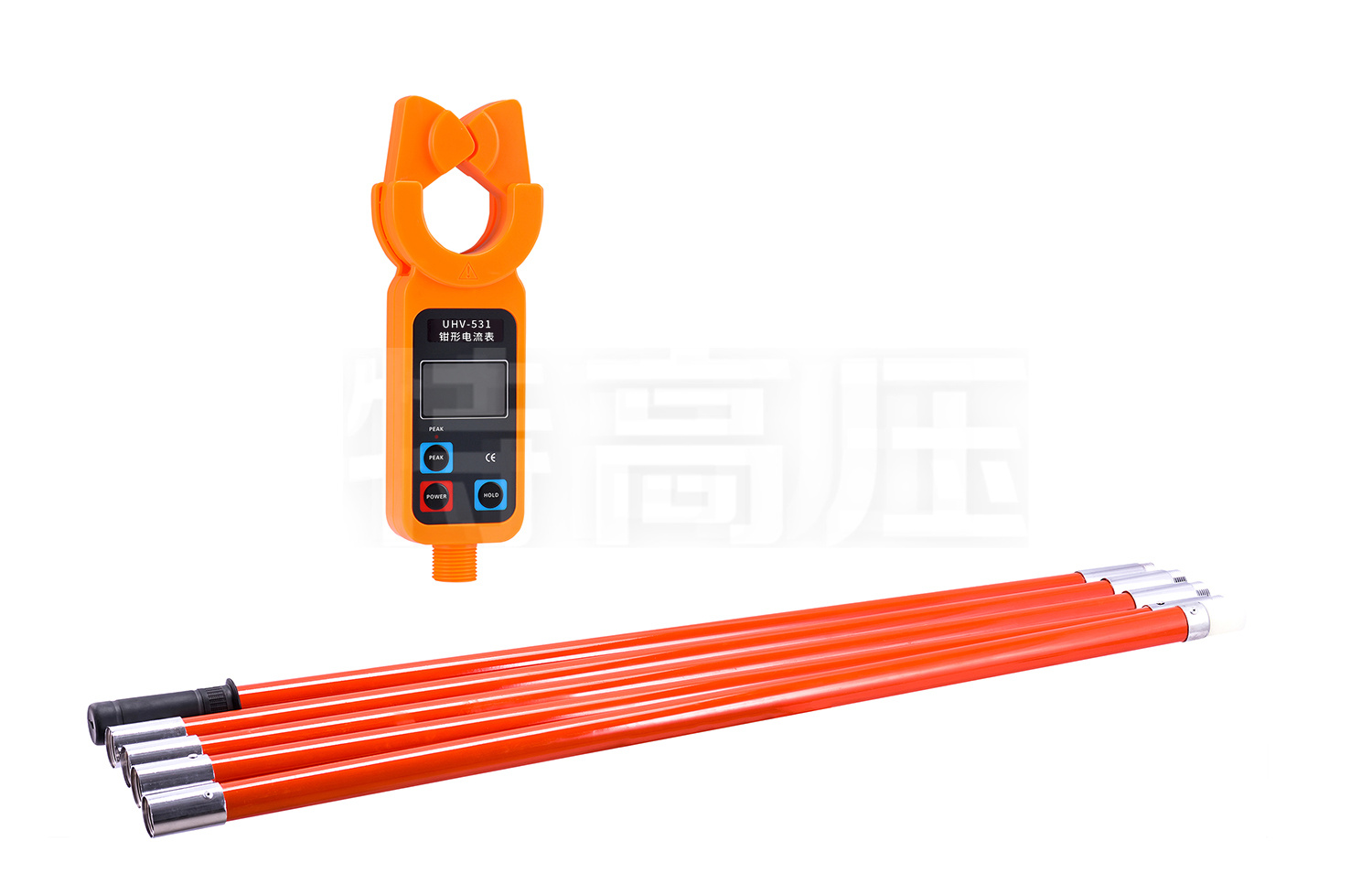

UHV-531 高低压钳形电流表突破传统结构,专为测量高压电流而精心设计制造的,采用新CT技术及掩膜数字集成技术,由专用钳形电流表配高压绝缘杆组成若不使用绝缘杆,还可以当作高精度低压钳形电流表、漏电流表使用,能准确测出0.1mA-1000A的电流或漏电流。

UHV-531 高低压钳形电流表钳头与引导区创新的一体化设计,确保了常年无间断测试的高精度、高可靠性、高稳定性。

UHV-531 高低压钳形电流表连接5节绝缘杆,可用于60kV以下的高压线路电流测量,在线电流测量,还具有峰值保持、数据保持、数据存储等功能,其专用钳形电流表通过按压或退拔绝缘杆能方便钳夹或撤离被测导线,省时快捷,广泛应用于变电站、发电厂、工矿企业以及检测站电工维修部门进行电流检测和野外电工作业等。绝缘杆轻便,具有防潮、耐高温、抗冲击、抗弯、高绝缘、可伸缩等特点。

产品别称:高低压钳形电流表、高低压钳形电流表测试仪、钳形电流表测试仪

        产品参数

技术参数

功能高压交流电流测量,低压交流电流、漏电流测量,在线交流电流监测
电 源DC6V 碱性干电池(1.5V AAA×4)
测试方式钳形CT,积分方式
显示模式4位LCD显示,背光功能,适合昏暗场所
LCD尺寸47mm×28.5mm
仪表尺寸宽高厚:76×255×31mm3
钳口尺寸φ48mm
采样速率约2次/秒
测量范围0.1mA~1000A(50/60Hz自动)
分辨率0.1mA
换档0.1mA~1000A全自动换档
测试精度:(23℃±5℃,80%RH以下)0.1mA~299mA:±1%±3dgt
0.30A~9.99A:±1.5%±5dgt
10.0A~199.9A:±2%±5dgt
200A~399A:±2.5%±5dgt
400A~600A:±3%±5dgt
601A~1000A:±4%±5dgt
线路电压60kV以下线路测试(带5节绝缘杆操作)
数据存储99组,存储过程中"MEM"符号指示, "FULL"符号闪烁显示表示存储已满
PEAK保持自动保持高处的测试值,通常测试模式下长按HOLD键至PEAK灯亮,即开启PEAK保持功能
数据保持通常测试模式下按HOLD键保持数据,"HOLD"符号显示
数据查阅"MR"符号指示,能上下翻阅所存数据
溢出显示超量程溢出功能:"OL  A"符号显示
自动关机开机约15分钟后,仪表自动关机,以降低电池消耗
电池电压当电池电压低于4.8V时,电池电压低符号显示,提醒更换电池
仪表质量检测仪:约335g(含电池),仪表总质量:约2.5kg(含绝缘杆和电池)
工作温湿度-25℃~40℃; 80%Rh以下
存放温湿度-10℃~60℃; 70%Rh以下
绝缘杆尺寸φ32mm,1m/节(5节)
绝缘强度AC 100kV/rms (第5节绝缘杆与高压电流钳钳芯之间)
结构防滴漏Ⅱ型
注:

1.产品外观以实际产品为准,技术参数与型号如有变动,恕不另行通知。如有盗用或复印行为,将追究法律责任。

2.了解更多特高压产品信息请进入 产品中心 。服务热线:400-8855-448

产品特征
  • 1、钳头与引导区创新的一体化设计,确保了常年无间断测试的高精度、高可靠性、高稳定性
  • 2、峰值保持、数据保持、数据存储、红外传输等功能
  • 3、绝缘杆轻便,具有防潮、耐高温、抗冲击、抗弯、高绝缘、可伸缩等特点
  • 4、采用新CT技术及掩膜数字集成技术

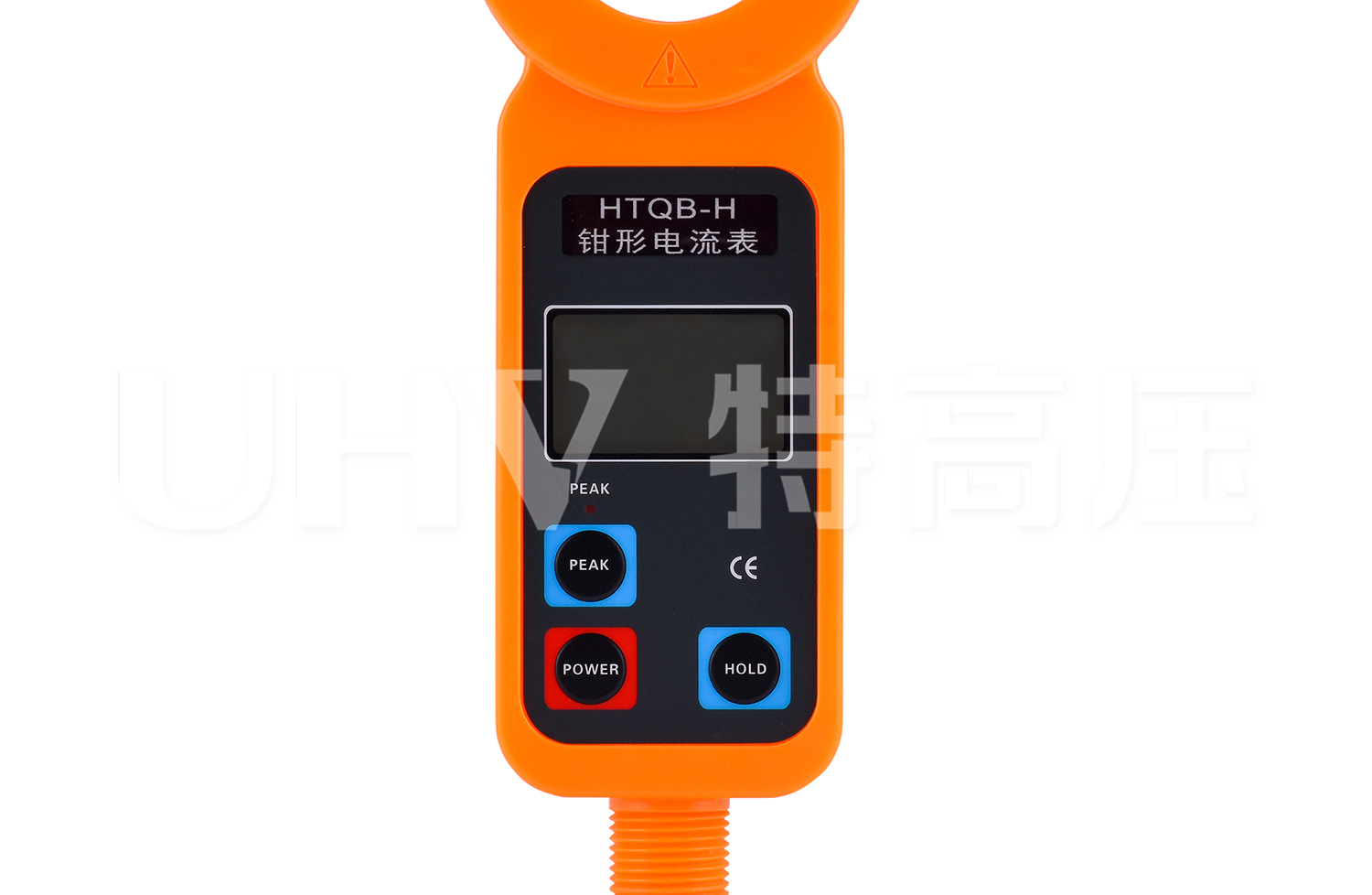

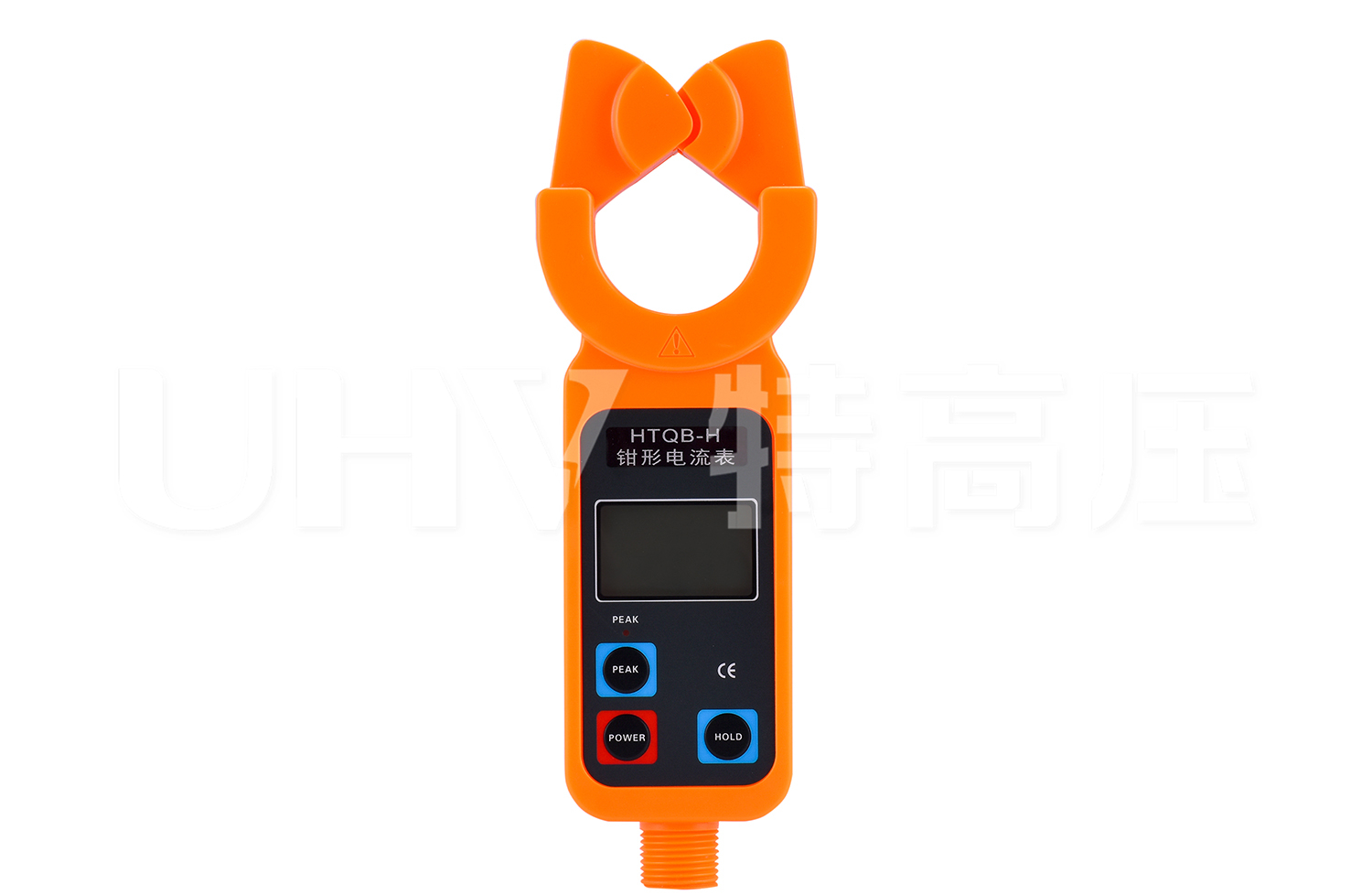

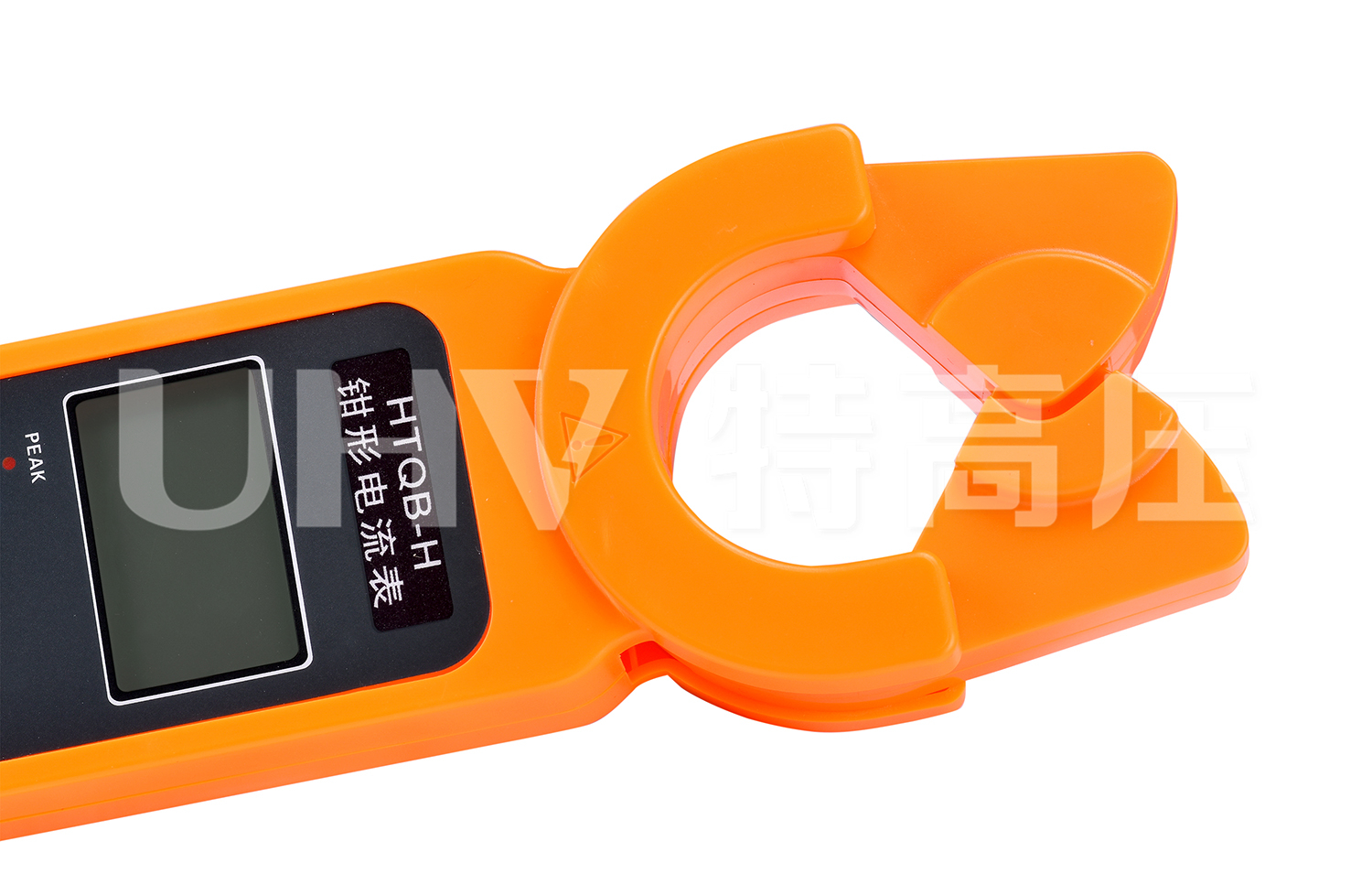

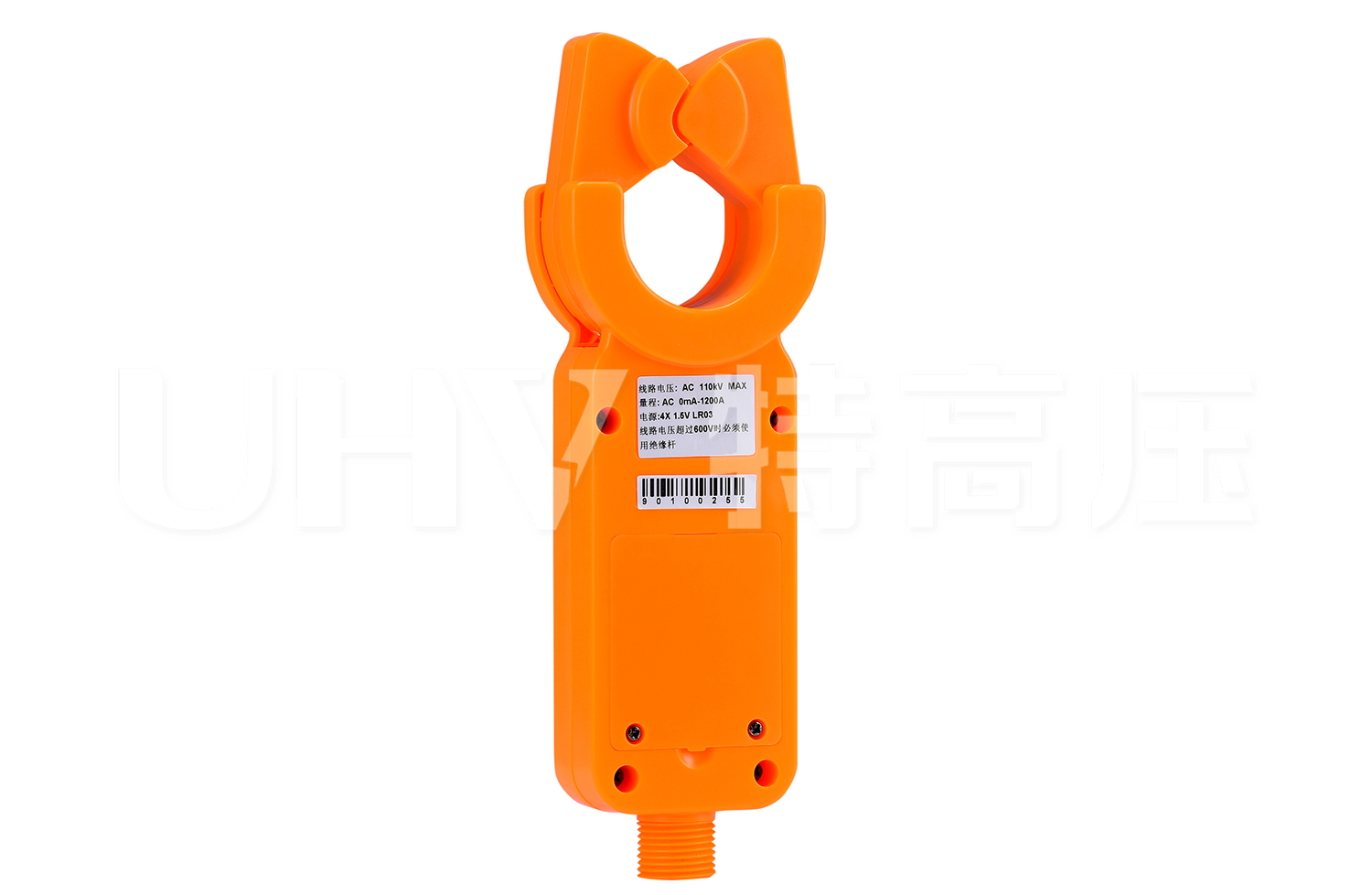

HTQB-H 高低压钳形电流表(1000A)(图1)HTQB-H 高低压钳形电流表(1000A)(图2)HTQB-H 高低压钳形电流表(1000A)(图3)HTQB-H 高低压钳形电流表(1000A)(图4)HTQB-H 高低压钳形电流表(1000A)(图5)HTQB-H 高低压钳形电流表(1000A)(图6)HTQB-H 高低压钳形电流表(1000A)(图6)HTQB-H 高低压钳形电流表(1000A)(图6)
