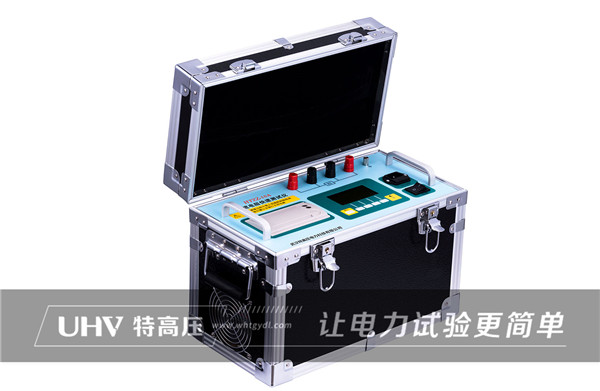

特高压电力旗下的直流电阻测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。
测量方法
1、电流的原理-电压法是在被测绕组中通入适当的直流电流，测量绕组中的电流和绕组两端的压降，然后根据欧姆定律计算绕组的直流电阻。测量时，所用仪器应不小于0.5，电流表应选用内阻较小的，电压表应选用内阻较大的，引线应有足够的截面积。测量电感量大的绕组时，也需要足够的充电时间。通过绕组的电流应限制在绕组额定电流的20%以下。这种方法的主要缺点是测量准确值需要很长时间。由于每相绕组可以等效为一个电阻和电感的串联电路，通电后，电感中的电流从零逐渐增加到电源电压，然后逐渐减小到稳态值。需要一个过渡过程，过渡时间的长短取决于电路的时间常数tu003dL/R。由于变压器铁芯的磁导率很高，L的值大大增加，线圈的直流电阻值很小，所以时间常数t的值很大。一般来说，电流表和电压表的内阻对测量结果有一定的影响，经过大约Tu003d3到5倍时间常数的时间后电流才能达到稳态值，即需要几十分钟甚至更长的时间来测量直流电阻的准确值。
2、平衡电桥法平衡电桥法利用电桥平衡的原理来测量直流电阻。常用的平衡桥法有两种：单臂桥或双臂桥。这种方法可以直接读取数据，精度高。在中小型变压器的实际测量中，多采用直流电桥法。当被测线圈的电阻值在1Ω以上时，一般用单臂桥测量，1Ω以下用双臂桥测量。使用双臂电桥接线时，电桥的电位桩头应靠近被测电阻，电流桩头应接在电位桩头上。测量前，先估算被测线圈的电阻值，将电桥放大旋钮调到合适位置，将非被测线圈短接接地，然后打开电源开关充电，待测后按下振镜开关它已充满电。调整测量臂，将振镜指针移至振镜刻度中间的零线，进行微调。当指针停在零位时，记录电阻值。此时，被测线圈的电阻值为放大倍数×测量臂电阻值。测量完成后，先松开振镜按钮，再松开电源开关。
3、三相绕组同时加压法 三相绕组同时加电压测量变压器的直流电阻。根据楞次定律，各相电流产生的磁通量在铁芯中相互抵消，合力的磁通量为零。减小电感L的值减小了电路的时间常数，即减少了测量直流电阻的时间，提高了工作效率。测量时还应考虑绕组电阻的温度影响因素和直流电阻的不平衡率等因素。用压降法测量直流电阻需要很长时间才能得到准确值，主要是因为线圈中流动的电流在变化过程中在高磁导率铁芯中产生了磁通量，导致L增大。如果磁通量减小，L的值也减小，电流变化的时间（取决于时间常数）减少。这可以通过同时向变压器的三相绕组施加电压并同时测量每相的直流电阻来实现。当电压同时加在三相绕组上时，每相绕组中的电流从零开始增加。根据右手螺旋法则，三相电流在每个铁芯腿中产生不同的磁通方向，它们的作用是相互排斥的。抵消，结果是铁芯中的合成磁通量近似为零。这大大降低了电感值L，所以时间常数t也最小化，大大缩短了测试过程中电流变化的瞬态过程，可以在短时间内获得稳定的电流值，即可求出绕组的直流电阻值。
测量目的
1、检查导电回路是否有短路、断路或接线错误；
2、检查绕组线的焊点是否良好、引线与套管的连接是否良好、分接开关是否接触不良等。
3、还可检查绕组所用的线材规格是否符合设计要求。
