高压开关动态特性测试仪速度传感器安装

时间:2021-12-18 阅读:

特高压电力旗下的断路器测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

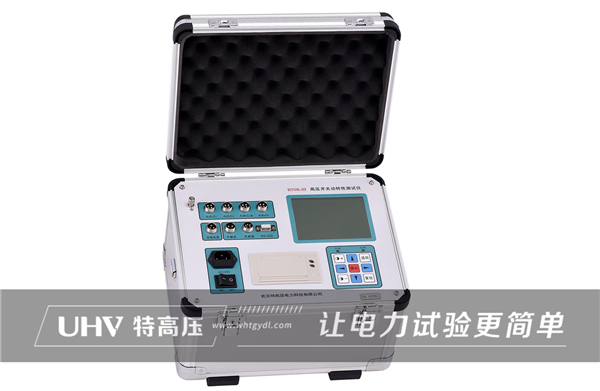

高压开关动态特性测试仪速度传感器安装(图1)

高压开关动态特性测试仪速度传感器安装说明

一般来说,能看到直线运动部分的开关可以使用直线传感器。外露开关无直线运动部分,可使用角速度传感器。

安装传感器时,尽量将传感器安装在离动触点最近的动机构中,以免中间转换部分的间隙或非线性影响测试精度。线性传感器在速度和行程测试中具有最高的精度和可靠性。建议尽量使用线性传感器。

高压开关动态特性测试仪线性传感器的安装

它配备了长度分别为50毫米和300毫米的线性传感器。50mm线性传感器主要用于真空开关的行程和速度测试,测试行程小于40mm;300mm线性传感器主要用于SF6的行程和速度测试,测试行程小于280mm。用于110kV和220kV无油开关测试时,由于行程长,不方便直接安装在动触头上,只能间接测量在驱动杆上。

高压开关动态特性测试仪角速度传感器的安装

角速度传感器分为角速度电阻传感器和角速度编码传感器。角速度电阻传感器为高精度电位器,角速度编码传感器采用光栅原理。角速度传感器直接测试旋转角度与时间的关系,然后根据输入的参考开启距离或总行程自动计算出比例系数,最后转换为实际速度和行程。
