特高压电力专业生产局部放电测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。
执行局部放电测试,也称为 PD 测试,以评估电气绝缘的健康状况。PD 最好被描述为绝缘系统的一部分无法承受施加在其上的电场。这可能是由于设计不良、工艺不良、材料缺陷、污染或老化造成的。几十年来,人们已经认识到局部放电测试是确定电气资产健康状况的绝佳方法。
用于监测和测量的在线非侵入性和非破坏性技术已被证明可以在不影响系统运行的情况下为状态评估提供必要的详细程度。我们将在本文中进一步讨论它。
现在存在测试从 3kV 到 700kV 及更高电压的资产的技术。金属复合开关设备和母线工作、GIS 开关设备和母线、空气绝缘资产(绝缘子、避雷器、套管等)以及纸绝缘和挤压电缆都可以在不中断的情况下在线测试。
什么是局部放电?
在我们讨论 PD 测试之前,让我们在这个短片中看到和听到(调高音频)局部放电。然后,我们将研究 PD 的定义和测试。
局部放电是绝缘系统的一部分由于局部电场大于该部分的介电耐受能力而引起的闪络,其中整个绝缘系统仍然能够承受所施加的电场。

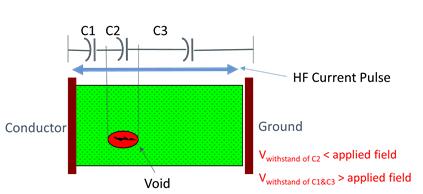

这种闪络的一个影响是高频电流脉冲穿过绝缘体(C1 和 C3)的电容。该电流脉冲由于其持续时间短(微秒)而能量低,但它会对绝缘产生负面影响并最终导致灾难性故障。
局部放电产品有哪些?
绝缘的局部放电击穿会产生:光、热、气味、声音、电磁波和高频电流。
局部放电会发生在哪里?
-任何绝缘(空气、油、固体、GIS)
-宽电压范围(3kV 至 769kV 及以上)
-室内和室外金属复合开关柜
-室内和室外绝缘子-变压器
电缆箱
-MV /HV 电缆
变压器 -SF6 GIS / 充油 / 空气绝缘
局部放电的类型有哪些?
- 表面 PD 发生在绝缘表面的放电,这是最常见的 PD 形式。地表局部放电受盐分空气和湿度的影响。
- 内部 PD 放电发生在固体绝缘内的缺陷、空隙或空腔中。
-在存在不均匀场的情况下,气态电介质中发生电晕 PD 放电。电晕局部放电从导体直接进入空气,最常见于户外电气资产。
